迷你履带式JCB挖掘机玩具造型设计

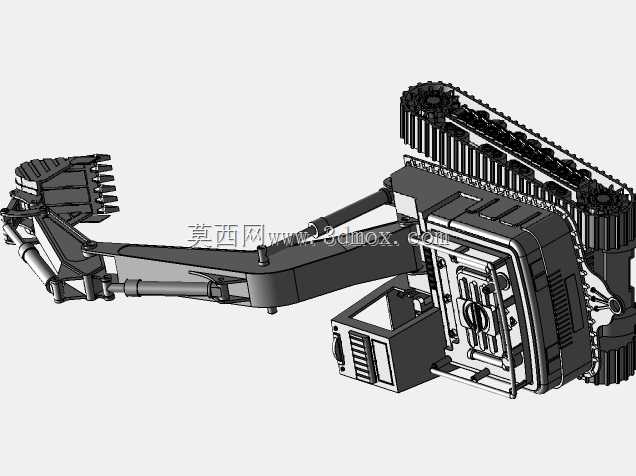

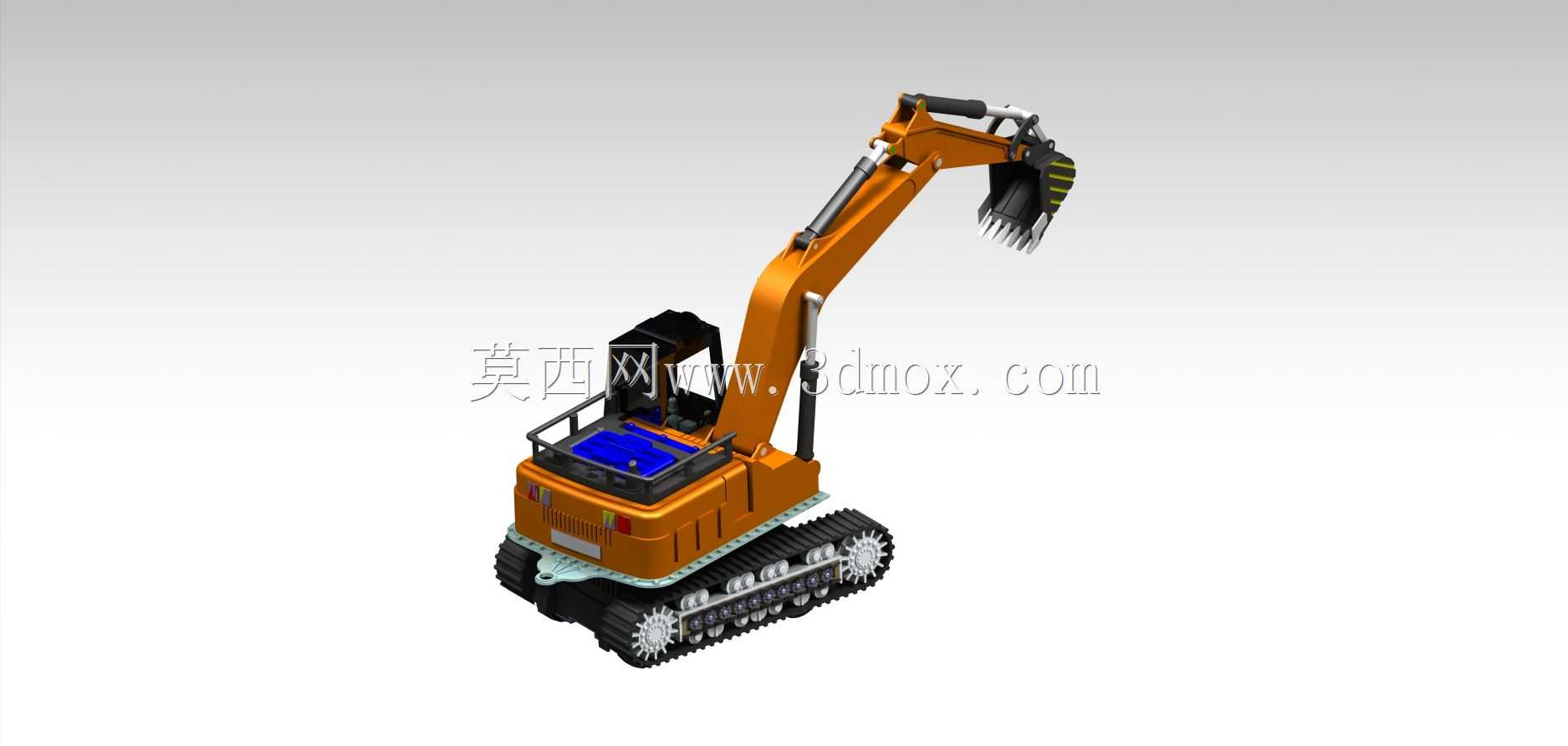

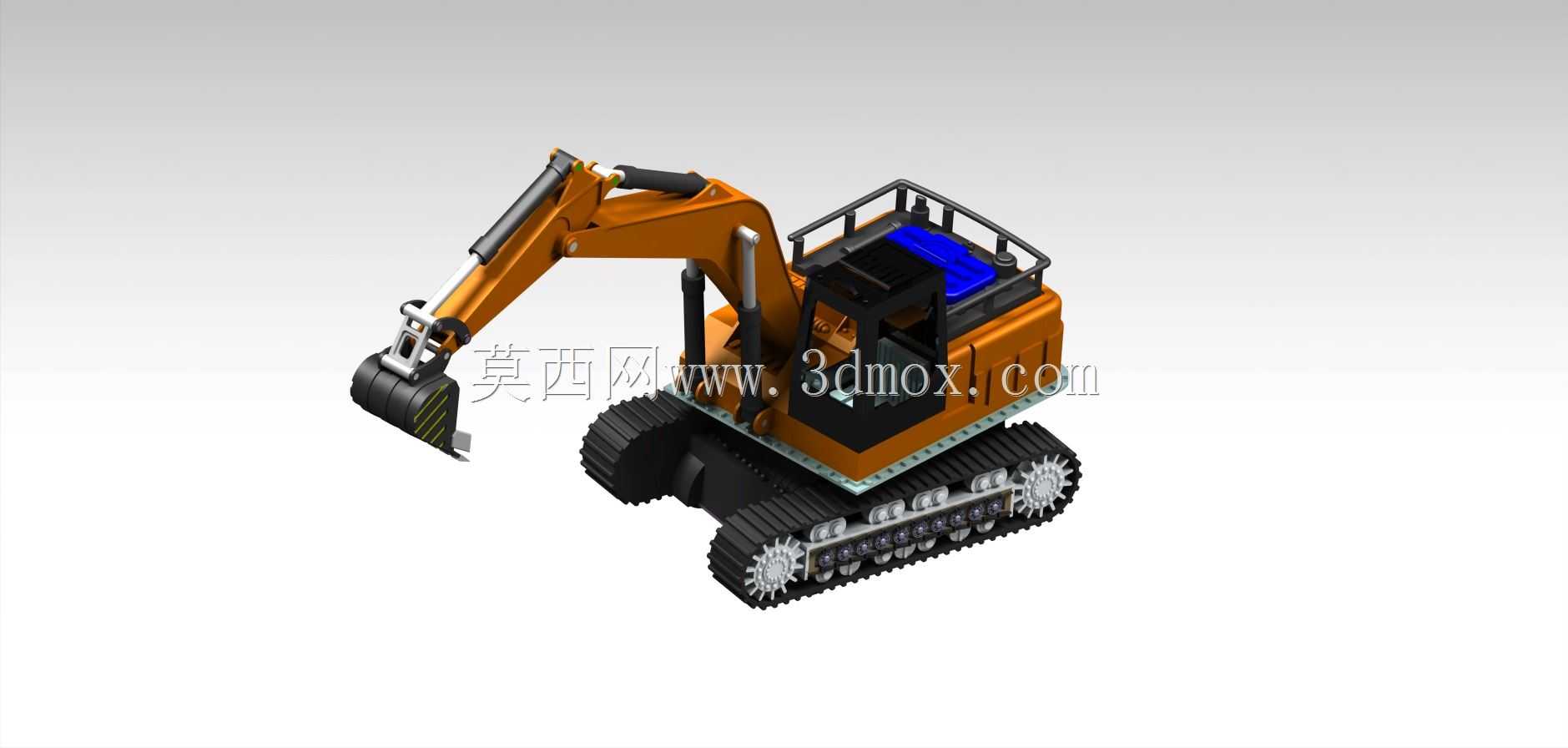

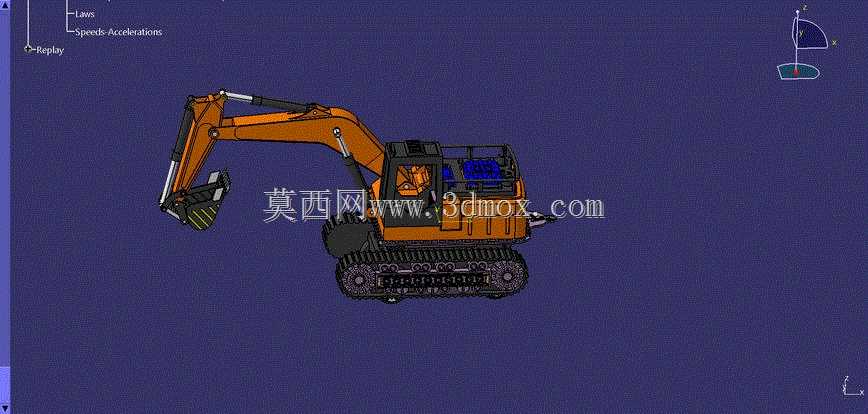

这款迷你履带式挖掘机造型，主打玩具场景的仿真还原设计，可应用于儿童益智玩具开发、工程机械科普教具制作、桌面潮玩摆件生产等多个场景，既能够作为低龄儿童认知工程机械设备的启蒙载体，也能作为工程机械爱好者的收藏类周边产品，还可搭配沙盘场景完成工地场景的微缩还原。从实际用途来看，该造型完全复刻真实JCB挖掘机的核心功能结构，动臂、斗杆、挖斗部分预留了活动铰接位，生产时可搭配销轴类零件实现挖掘动作的模拟，上部车身与下部行走机构之间预留了回转支承的安装空间，可实现360度回转的动作模拟，履带部分参照真实履带挖掘机的行走结构设计，驱动轮、导向轮、支重轮的位置完全对应真实设备，搭配橡胶履带即可实现平稳的行走模拟，完整还原真实挖掘机的作业动作逻辑，让使用者在把玩过程中能够直观了解挖掘机的工作原理。在功能特性设计上，该造型充分考虑玩具产品的使用需求，所有外露棱角均做了R2以上的圆角过渡处理，避免尖锐边角造成划伤风险，车身外壳部分做了等厚2mm的壁厚设计，适配注塑生产的工艺要求，既能够保证零件的结构强度，也能控制生产环节的材料成本，驾驶舱区域做了镂空防护栏造型，既还原真实设备的安全防护结构，也避免了全封闭结构带来的闷实感，车身上部预留了装饰件的安装卡槽，可直接粘贴仿真警示标、品牌标识等装饰元素，提升整体的仿真度。设计思路上，整体以真实JCB小型挖掘机为原型做等比例缩小，缩放比例控制在1:32，整体长宽高尺寸控制在180mm*75mm*100mm的范围内，完全适配常规玩具的握持尺寸，下部行走机构的履带宽度设计为22mm，履带接地长度控制在95mm，保证把玩放置时的稳定性，不会出现侧翻问题，上部车身的回转直径控制在120mm以内，回转过程中不会与履带部分发生运动干涉，动臂抬升到最高位置时整体高度不超过160mm，收纳状态下整体高度不超过100mm，适配常规玩具包装盒的尺寸边界，不需要额外定制大尺寸包装。安装边界方面，所有活动铰接位的孔径统一设计为3mm，适配通用的玩具金属销轴，不需要单独定制特殊规格的连接件，车身内部预留了20mm*15mm*10mm的空腔，可容纳小型回力齿轮箱或者微型驱动电机，后续可直接升级为电动遥控版本，不需要对整体外壳结构做大幅度修改，挖斗部分做了加厚处理，反复做挖掘模拟动作时不会出现断裂问题，履带板的厚度设计为1.5mm，搭配柔性橡胶材质生产时，既能够保证行走过程中的贴合度，也能避免反复弯折出现断裂问题，整体结构的装配公差控制在0.1mm以内，零件之间的拼接缝隙均匀，不会出现松动或者装配卡滞的问题。
