1:43比例履带式挖掘机仿真结构设计

这款履带式挖掘机的结构设计，首先要兼顾实车作业逻辑与缩小比例后的结构合理性，毕竟1:43的比例下，既要还原真实设备的功能分区，也要保证各部件的相对运动关系不出现干涉。从实际应用场景来看，这类等比例缩小的挖掘机结构，既可以作为工程机械教具辅助讲解设备构造，也能为文创类玩具产品提供结构支撑，部分场景下还可用于展会的设备原理展示，替代大尺寸实机降低展示成本。

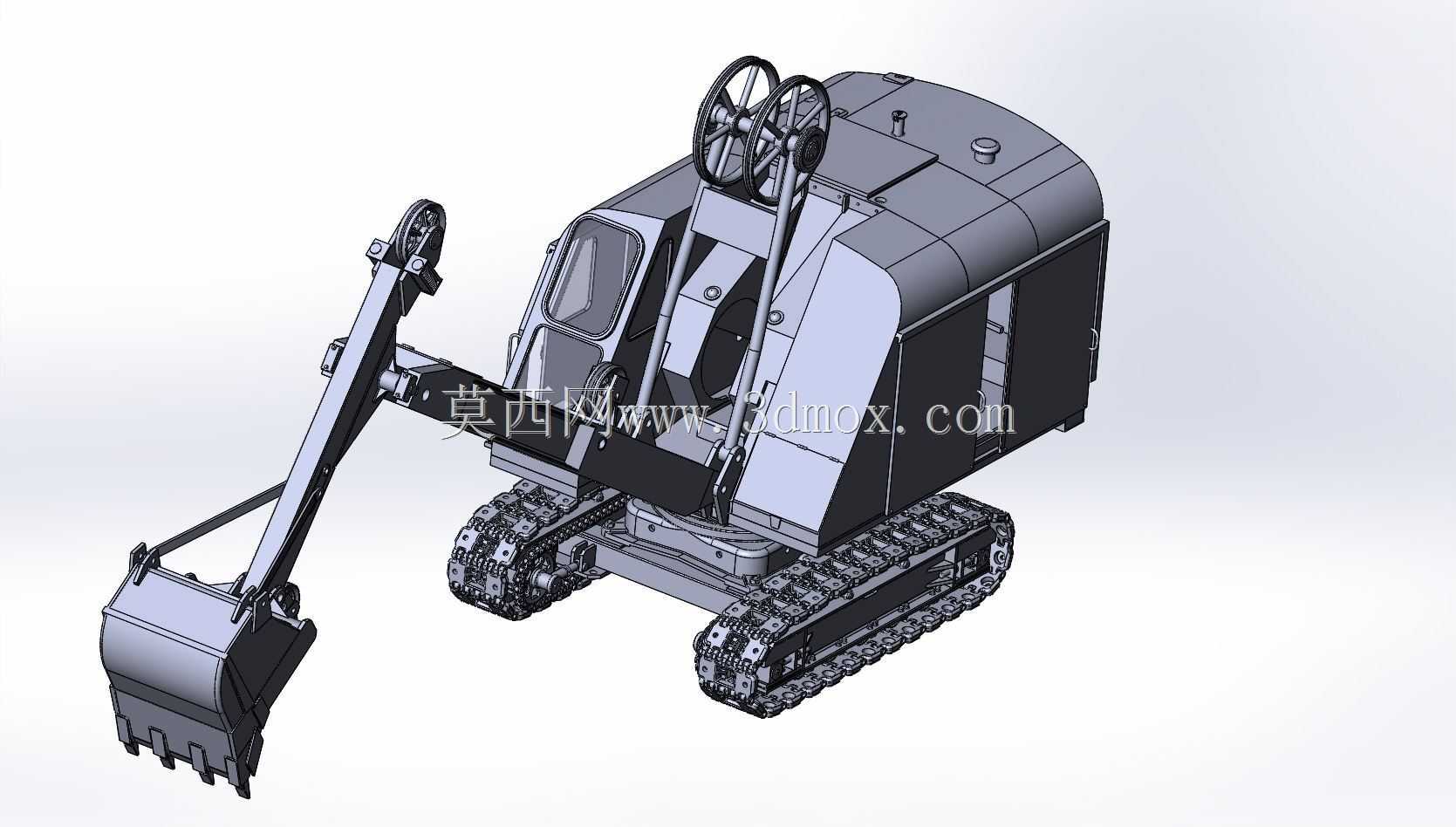

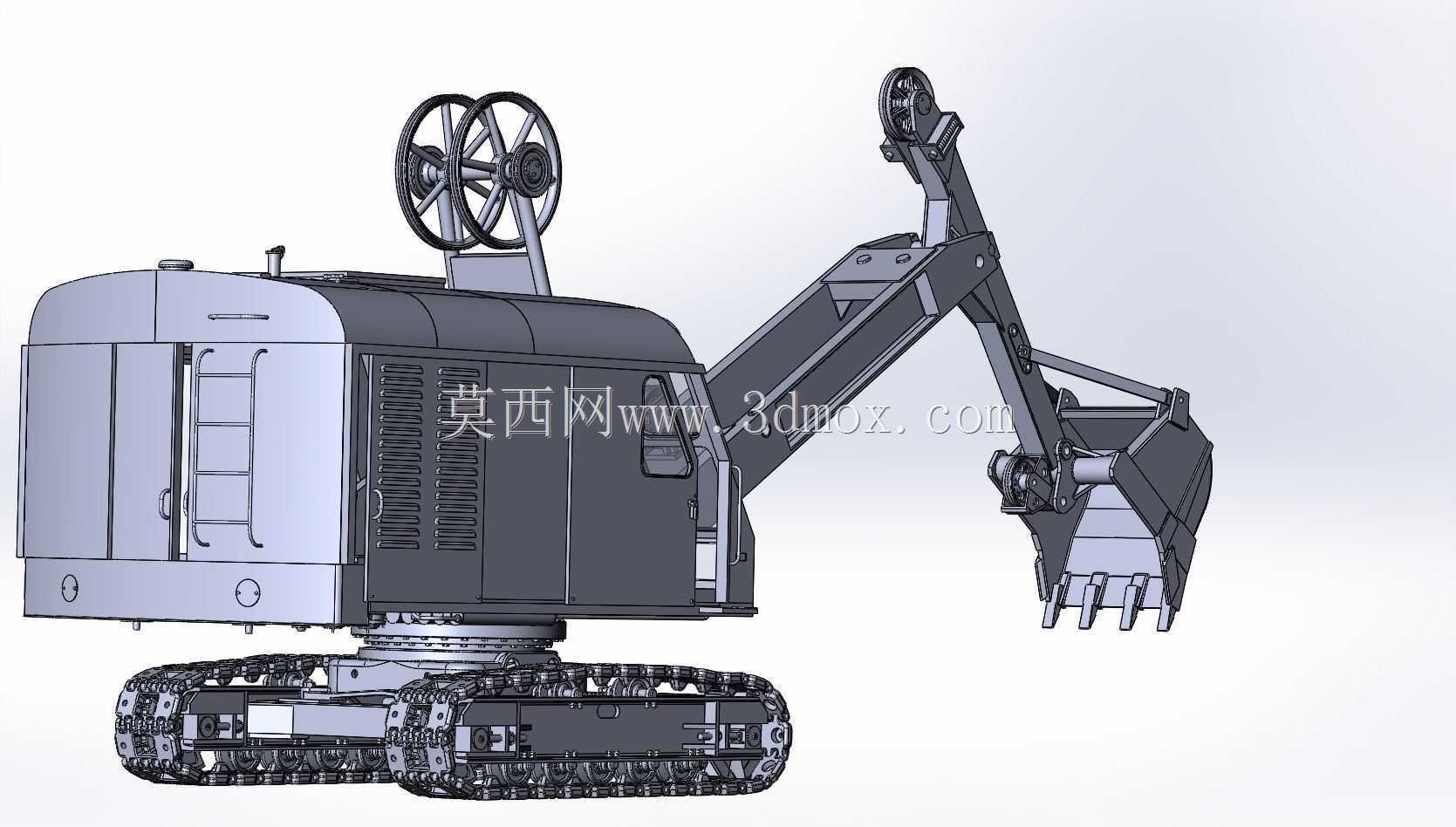

设计过程中优先还原了履带行走机构的细节，每片履带板的啮合齿与驱动轮、导向轮的配合间隙都做了对应缩放，保证转动时不会出现卡滞，托链轮与支重轮的排布完全参照中型履带挖掘机的布局，能模拟实车在不平整路面的姿态调整。上部转台的回转支承位置做了简化但保留了转动自由度，驾驶室的窗体、舱室的散热格栅都做了结构还原，没有用贴图替代实体结构，保证三维模型的结构完整性。

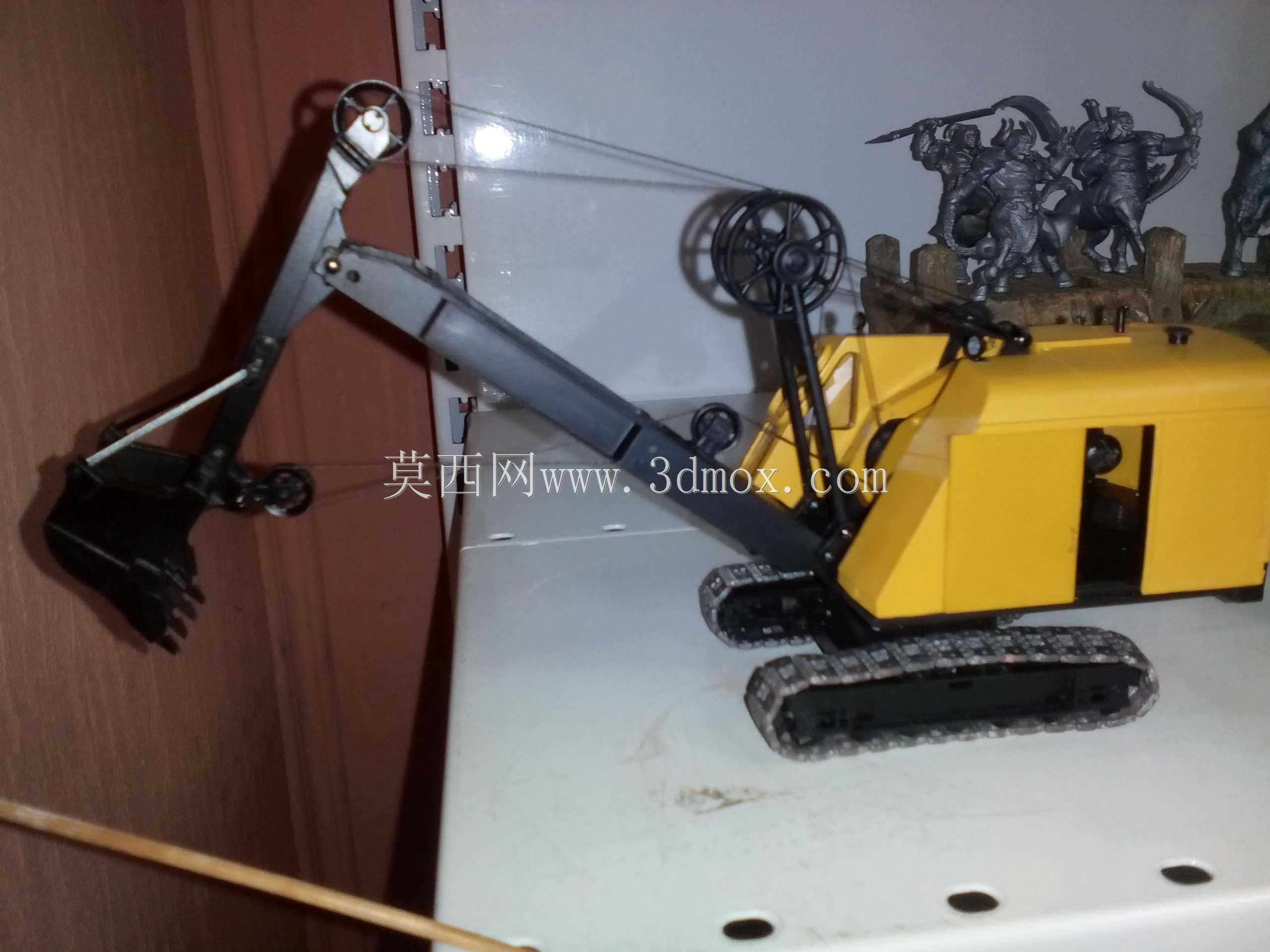

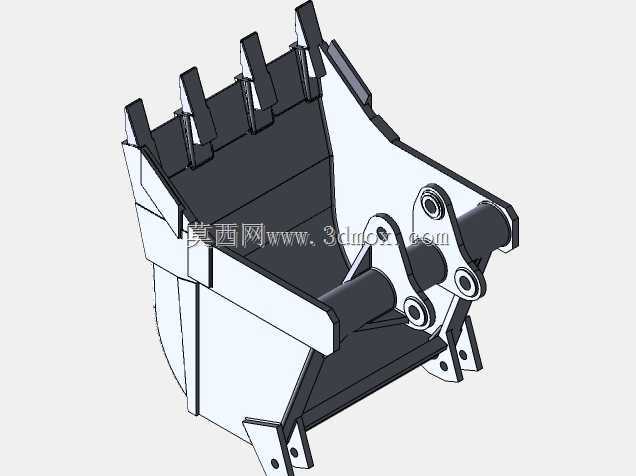

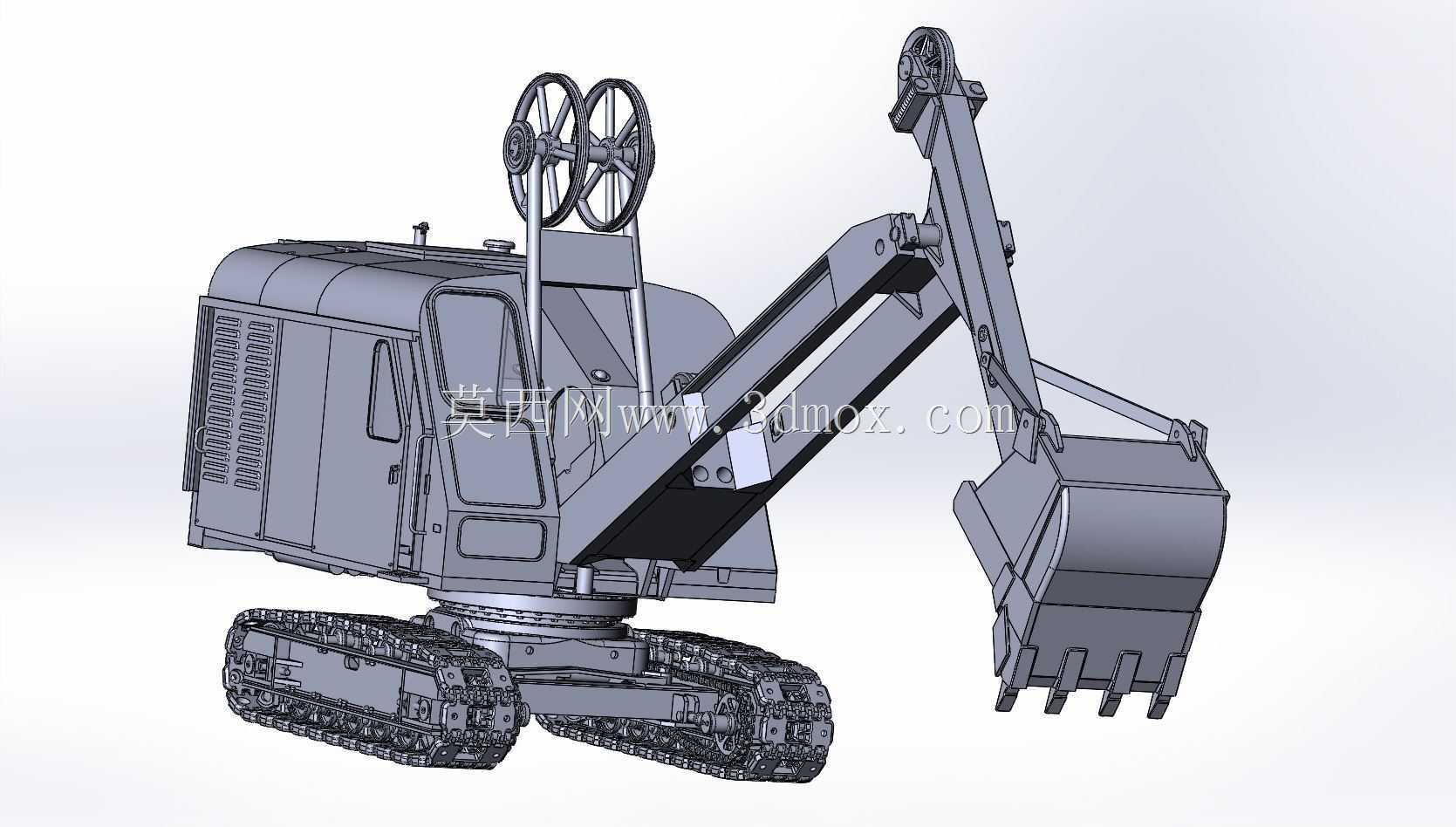

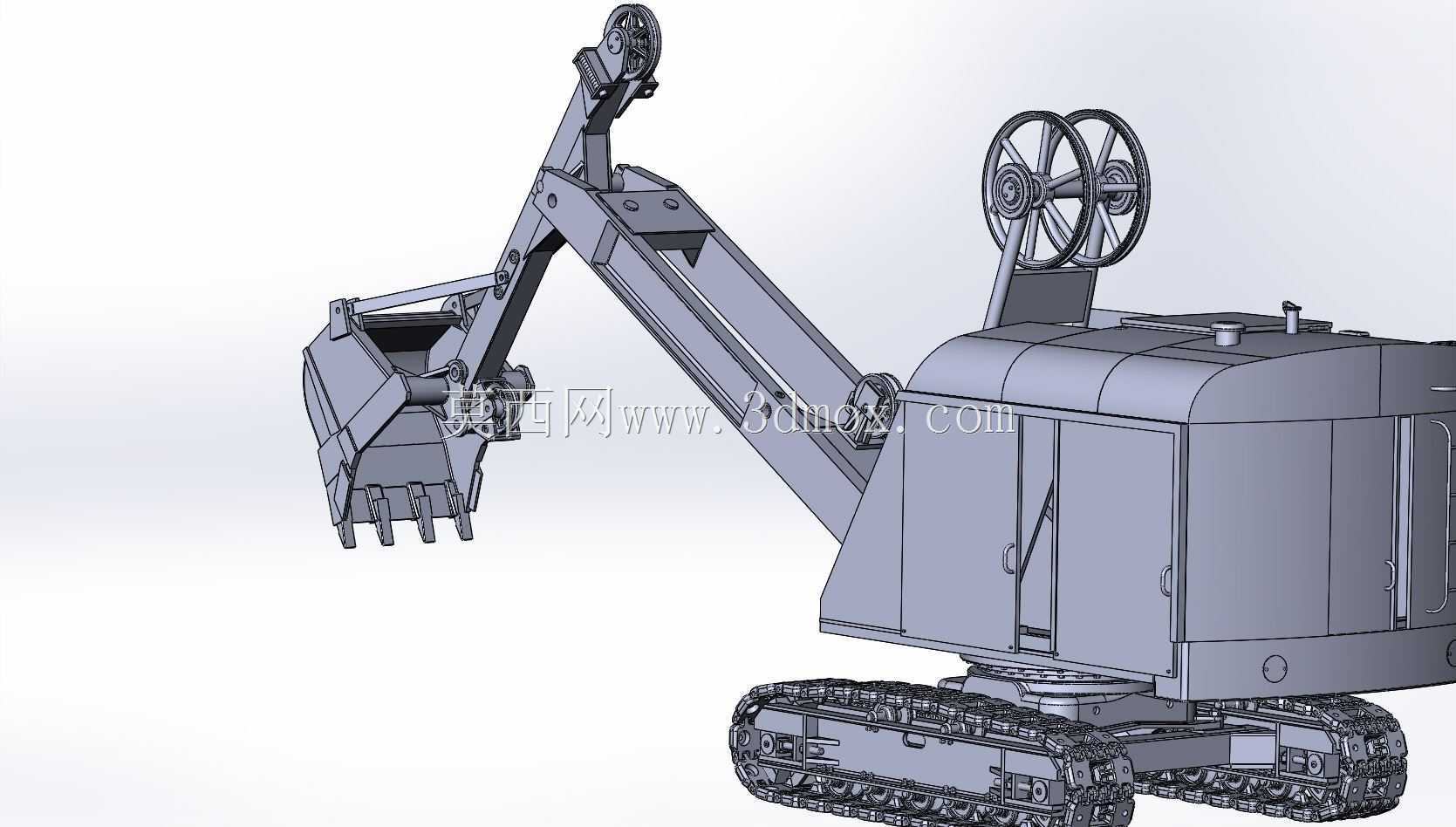

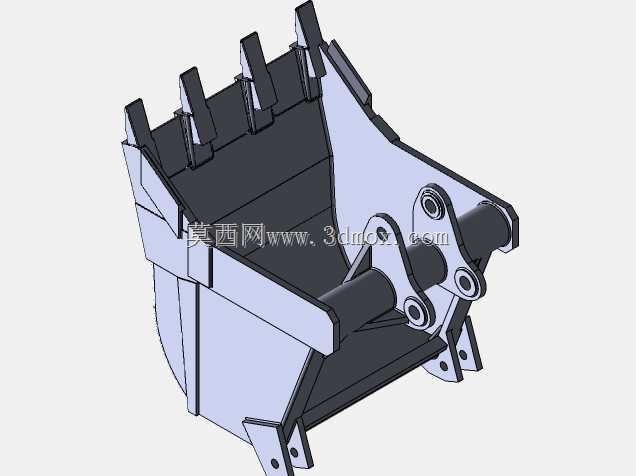

工作装置部分的动臂、斗杆、铲斗的铰接点位置完全参照实车的作业范围做比例换算，铲斗的斗齿排布、切削刃角度都和真实土方作业铲斗一致，动臂上的液压管路走向也做了简化建模，还原管路沿臂架布置的实际形态，顶部的卷扬结构对应老式机械传动挖掘机的钢绳提升结构，和常见的全液压挖掘机结构做了区分，还原了早期拉线式挖掘机的结构特征。

安装边界上，模型整体收拢状态下的长宽高比例严格遵循1:43的缩放要求，各铰接点的转动范围做了限位设计，避免动臂转动时与驾驶室、转台尾部发生碰撞，铲斗收回到斗杆贴合位置时，不会与履带前端发生干涉，上部转台做360度回转时，尾部的配重块也不会超出履带的宽度边界，保证整体姿态的合理性。从功能特性来看，模型的所有活动部件都保留了相对运动的自由度，拆解后可以清晰展示行走、回转、挖掘三个核心系统的结构组成，对于刚接触工程机械结构的设计人员来说，能快速理解挖掘机各部件的连接逻辑，也能作为结构设计练习的参考案例，梳理复杂铰接结构的间隙配合思路。
