高精度外科手术机械臂系统结构设计

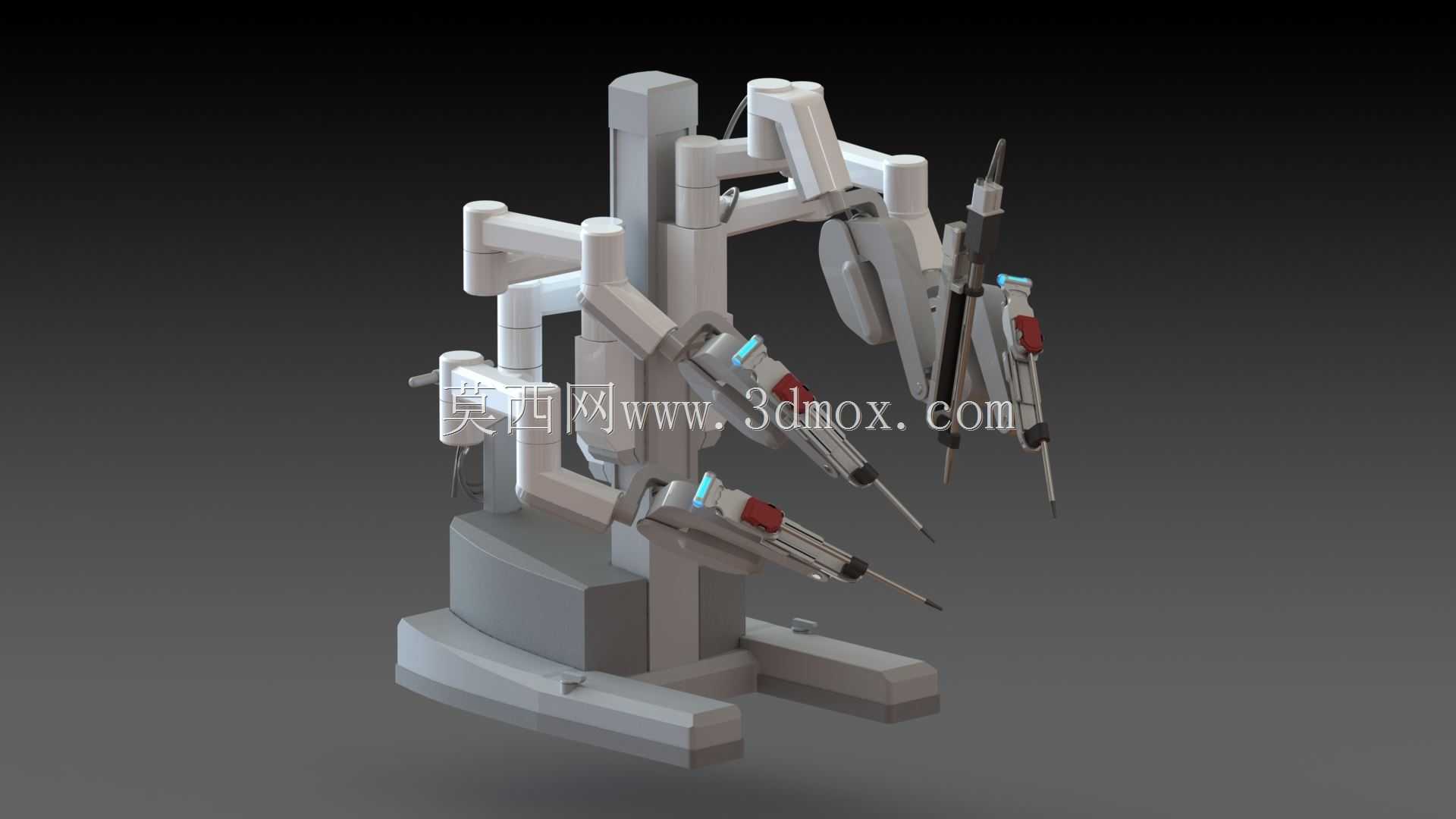

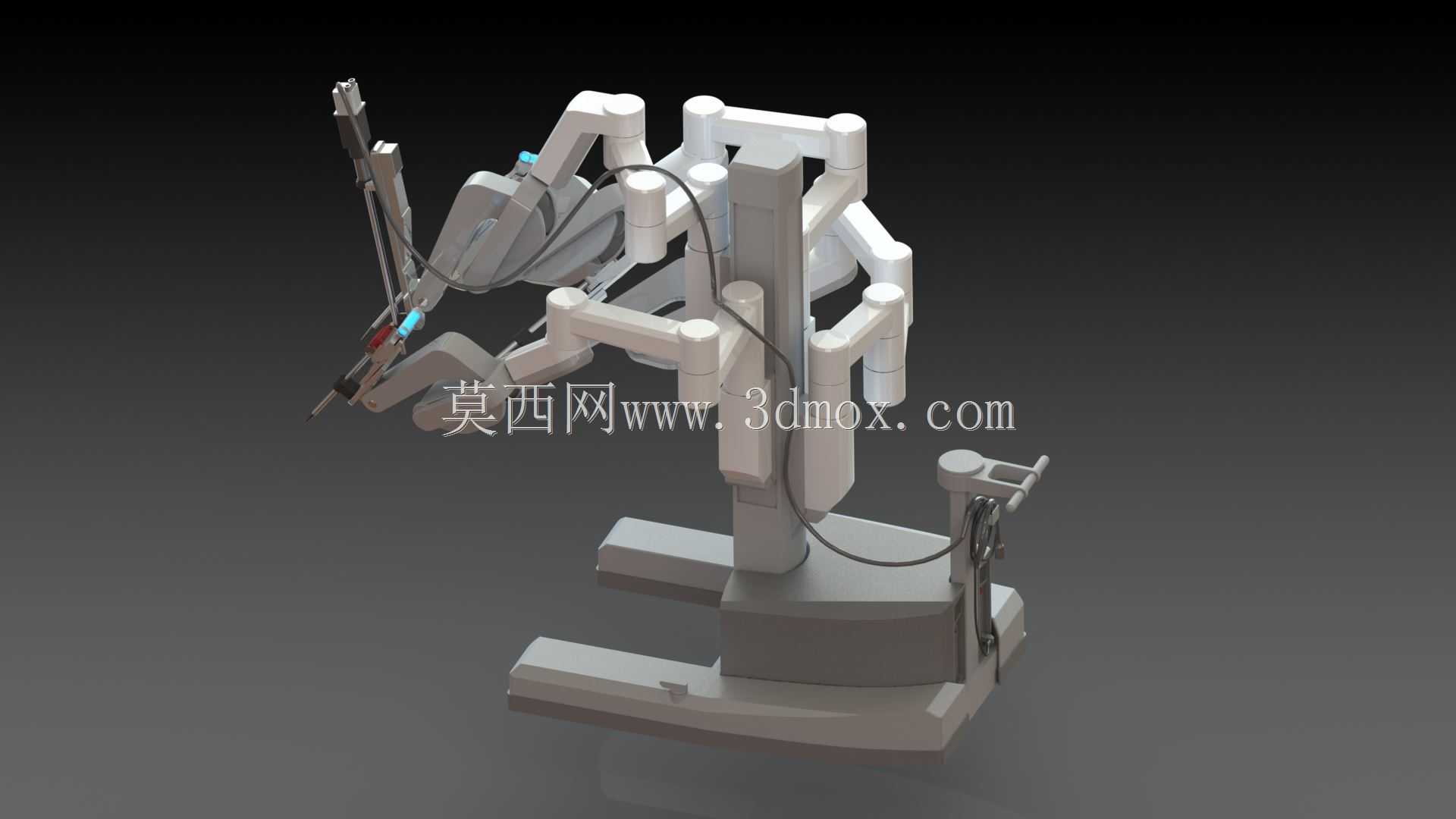

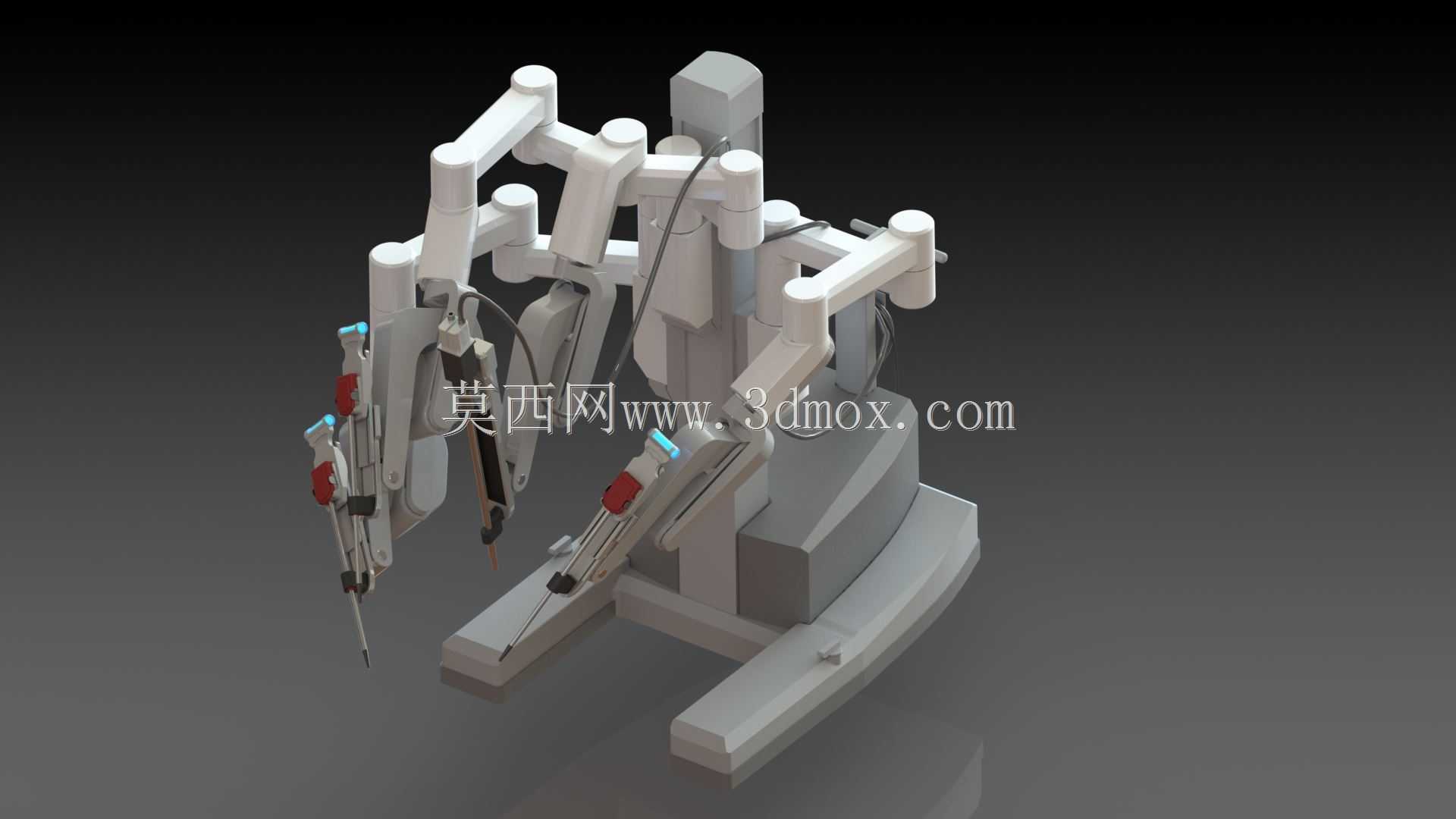

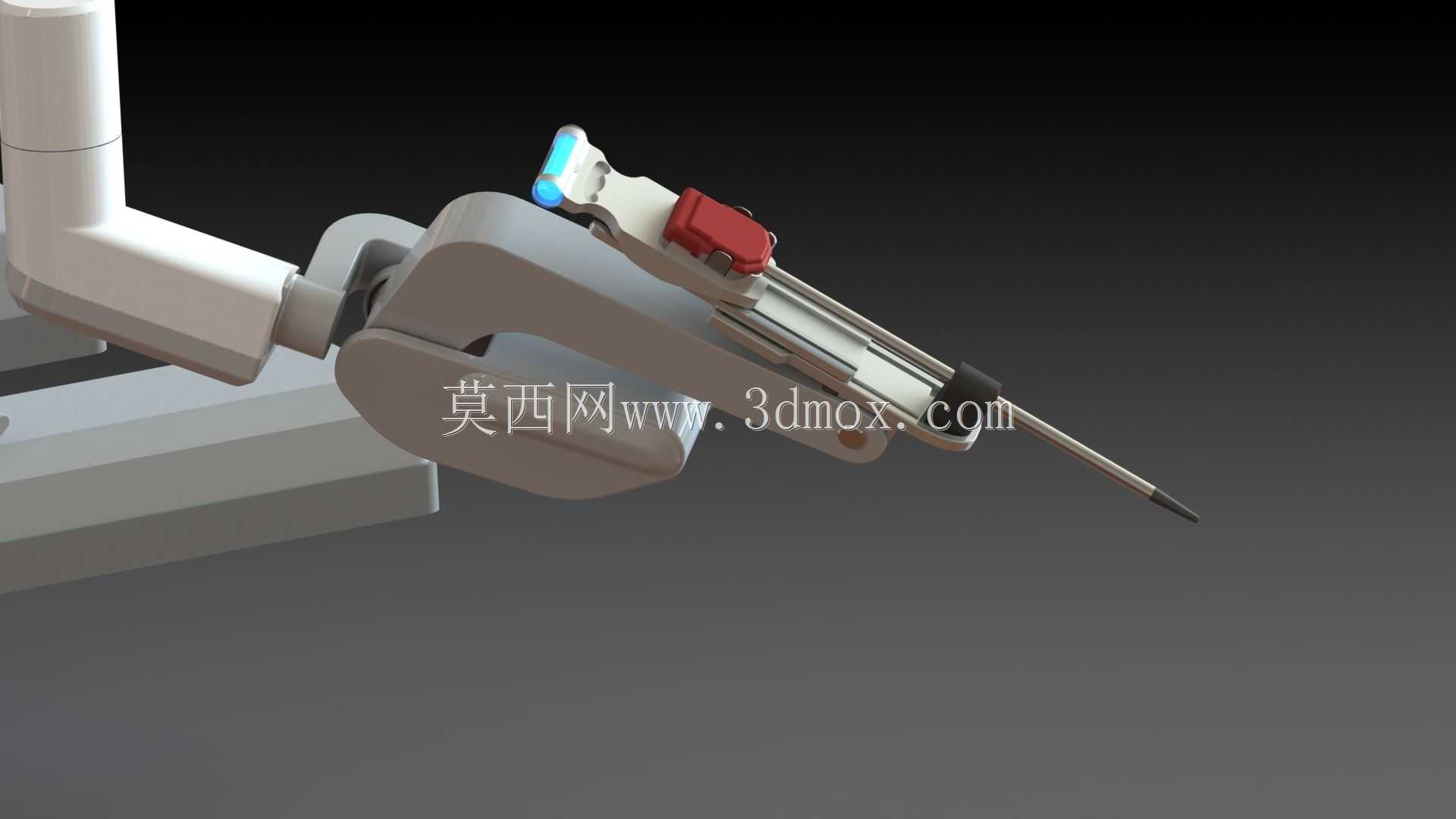

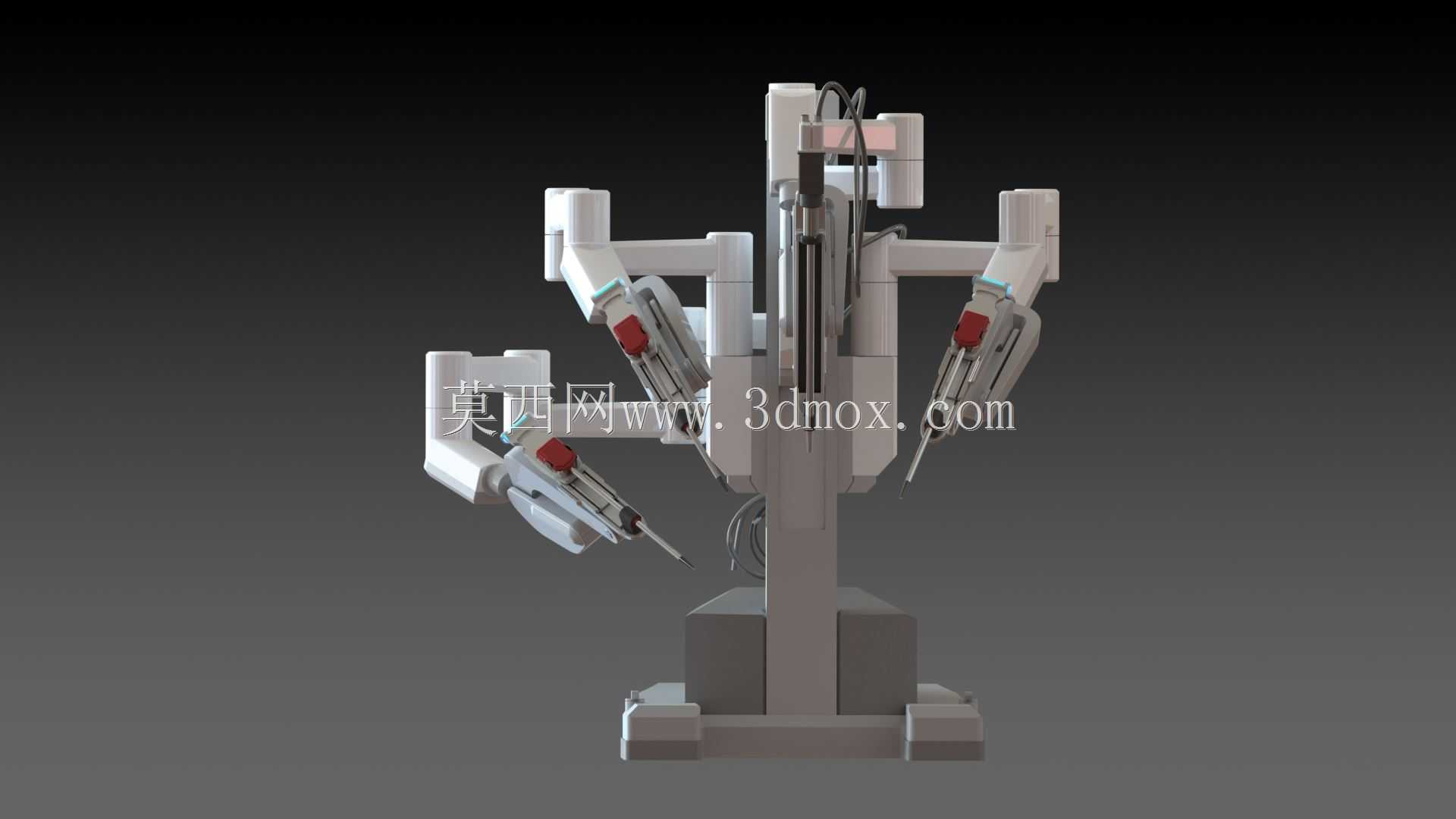

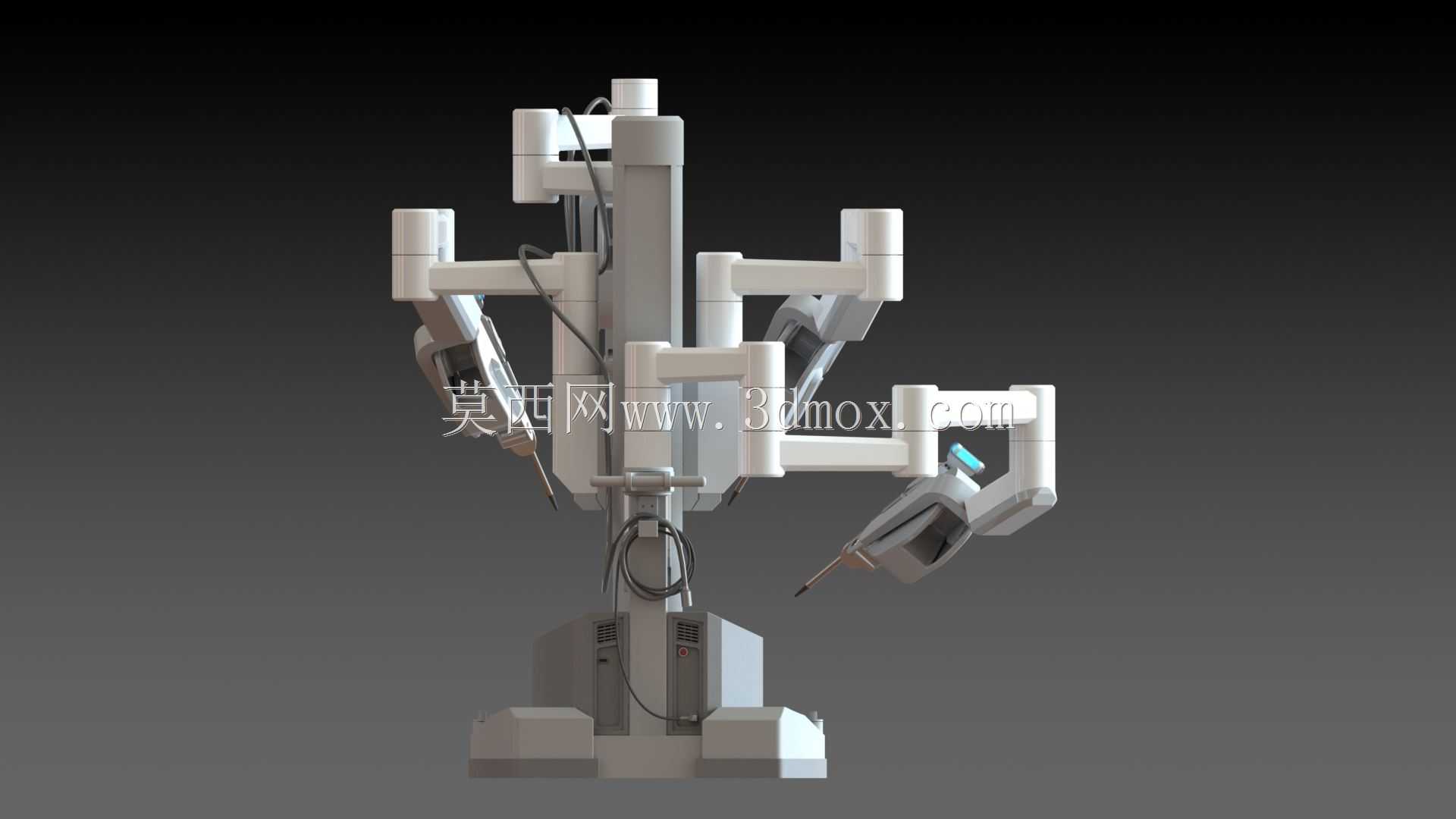

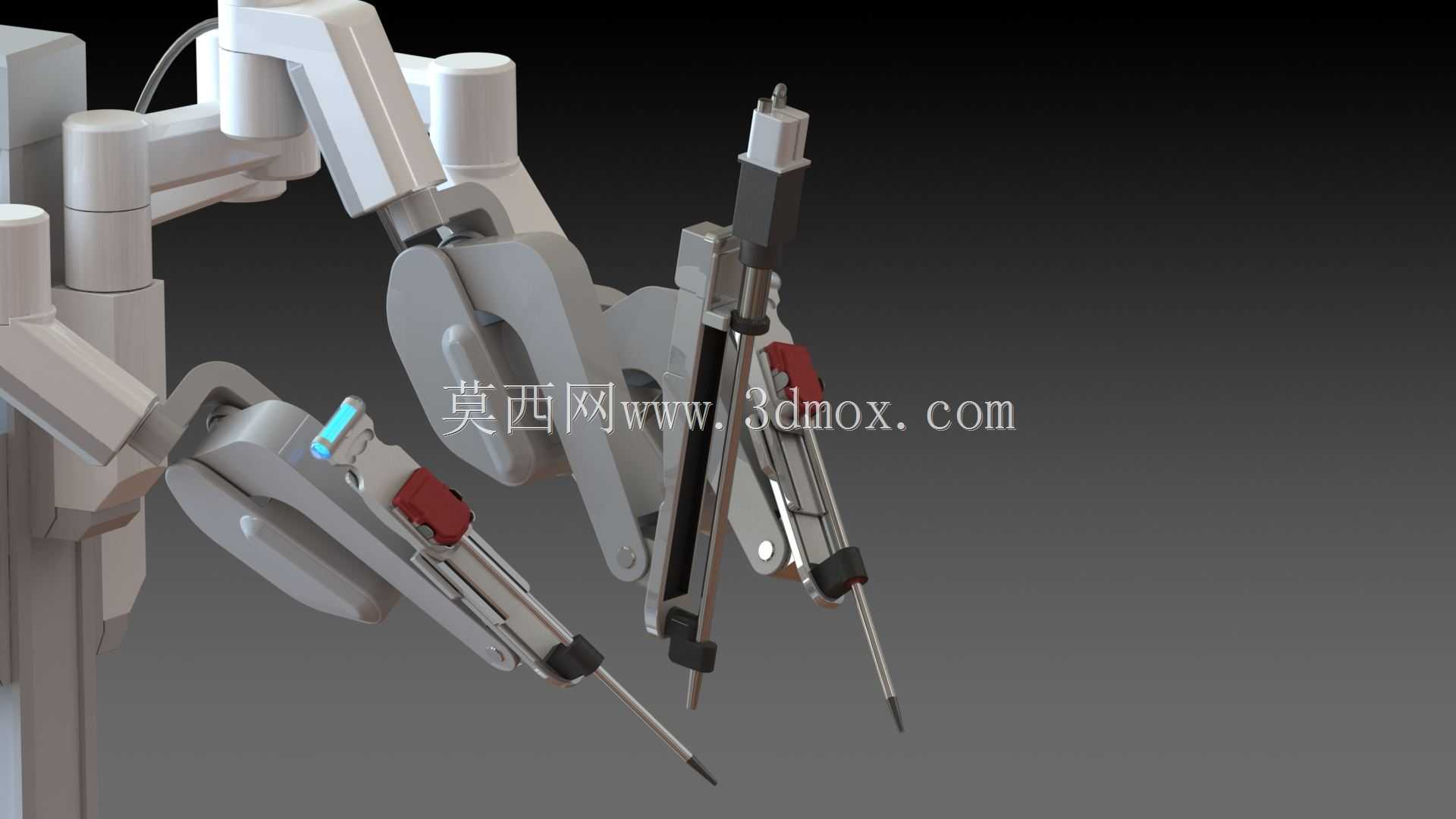

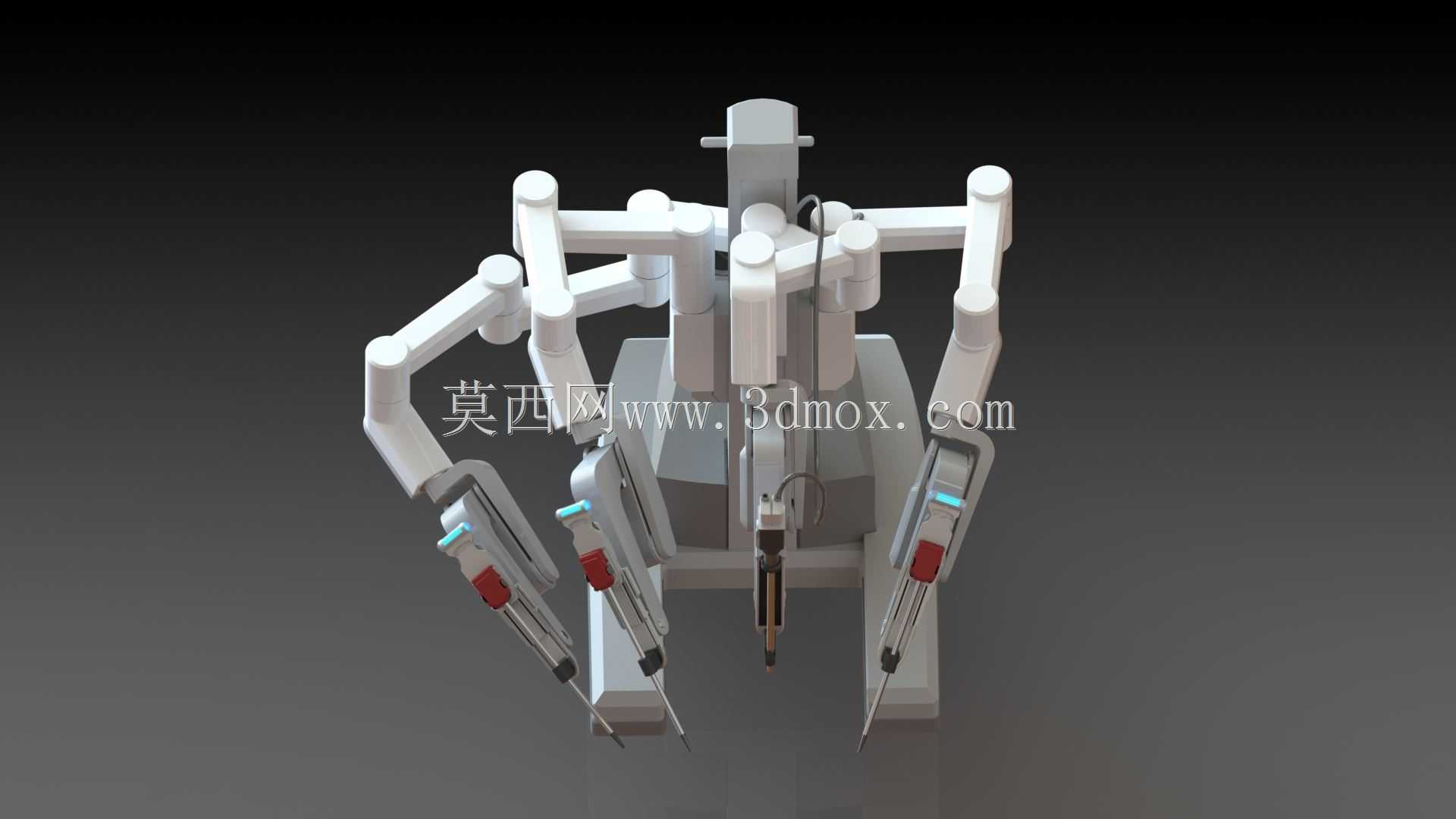

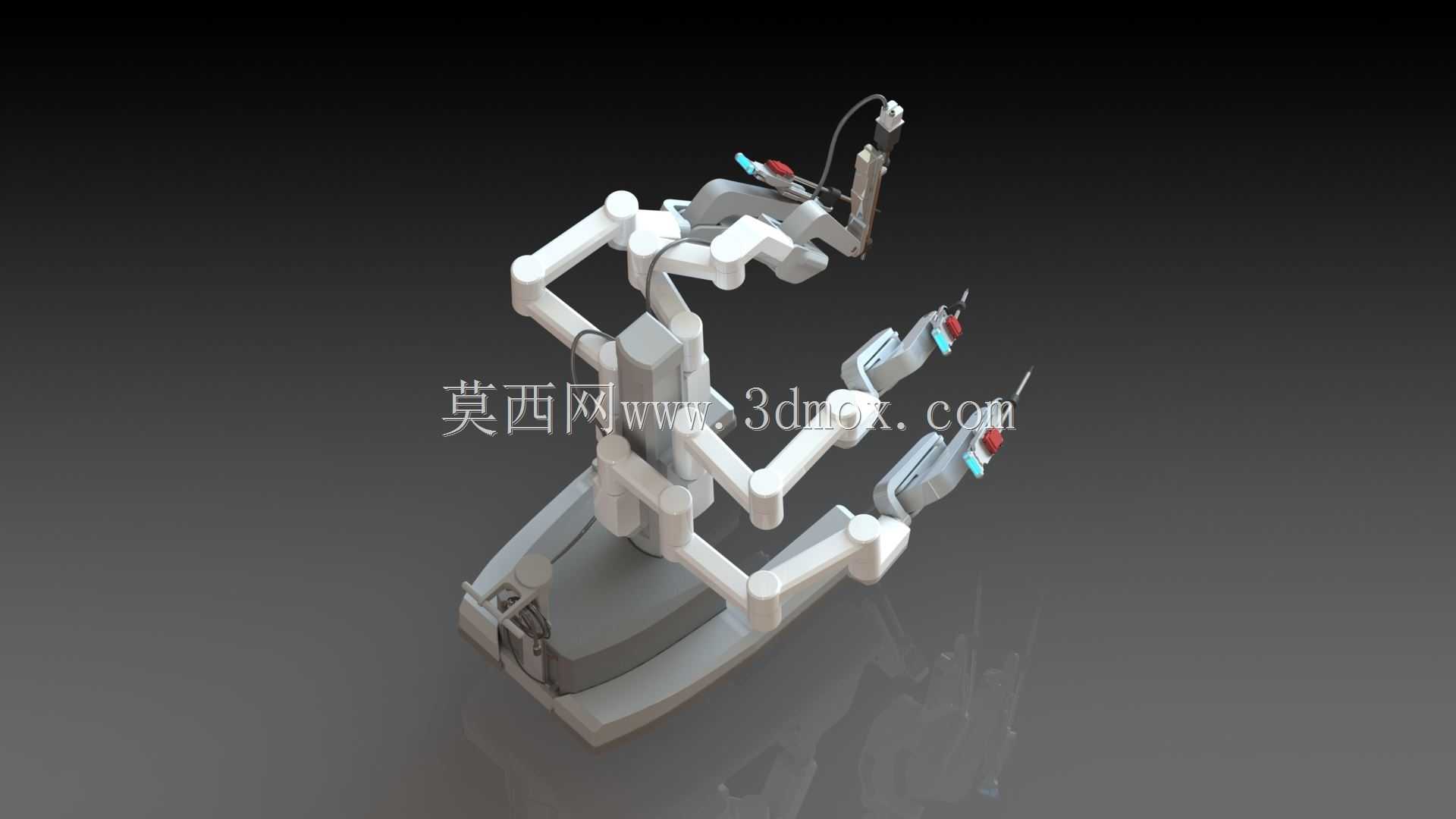

这套多臂式外科手术执行系统，核心应用场景集中在微创外科手术室内，配合术者操作端完成各类腔镜下的精细操作，相比传统人手操作，可在狭窄的术野内完成更高精度的组织分离、缝合、止血等动作，同时过滤人手的生理性震颤，大幅降低手术操作的副损伤风险。从结构设计逻辑来看，整套设备采用落地式基座布局，基座整体为大质量铸铁配重结构，底部设置可调式支撑脚，安装时需保证基座水平度误差不超过0.2mm/m，避免多臂联动时出现重心偏移，基座的占地边界约为1200mm*800mm，安装时需预留周边至少600mm的操作维护空间，满足术中器械更换、术后设备消杀的操作需求。设备的立柱部分采用双段式升降结构，升降行程覆盖800mm-1400mm的高度区间，可适配不同高度的手术床、不同体位的患者摆放需求，立柱内部集成走线槽，所有动力线缆、信号线缆均从内部穿设，避免术中臂体运动时线缆剐蹭无菌区域。臂体部分共设置四组独立的执行臂，其中三组为器械操作臂，一组为腔镜持镜臂，每组臂体均采用7自由度串联关节构型，关节处采用谐波减速器配合伺服直驱结构，重复定位精度可控制在0.1mm以内，臂体的最大伸展半径可达1200mm，可覆盖患者胸腹腔全区域的操作需求，臂体表面采用圆弧过渡设计，无尖锐棱角，所有外覆盖件均采用耐高压高温消杀的医用级材质，满足手术室感控要求。每组执行臂的末端设置快换接口，可适配不同类型的手术器械，接口处设置电磁锁紧装置，器械安装到位后自动锁止，同时反馈到位信号至控制系统，避免术中器械脱落。持镜臂的末端可适配不同角度的腔镜镜头，臂体运动时可保持镜头姿态稳定，避免画面抖动影响术者判断。设计过程中重点考虑了臂体的运动干涉问题，通过运动学仿真对各臂的工作空间进行了边界划分，设置了软限位机制，当任意两组臂体距离小于安全阈值时，系统会自动限制对应关节的运动速度，避免臂体碰撞。同时臂体的关节处设置了手动释放按钮，在突发断电等应急场景下，可手动推动臂体移开患者区域，保障手术安全。整套设备的重心始终控制在基座支撑边界以内，即使在单臂最大伸展状态下，设备的静态稳定系数仍大于2.5，不会出现倾覆风险。
