可折叠移动式液压发动机吊机结构设计

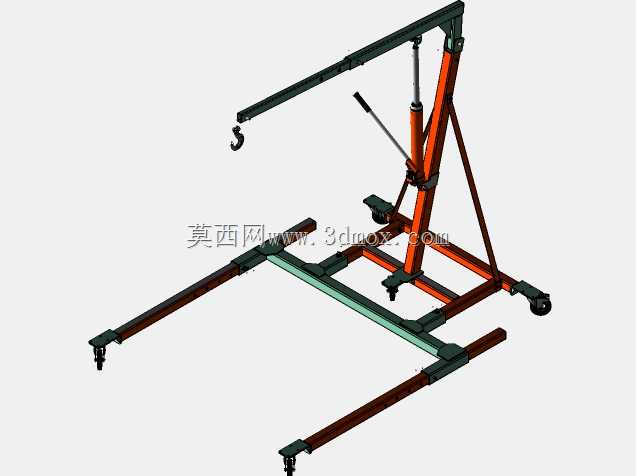

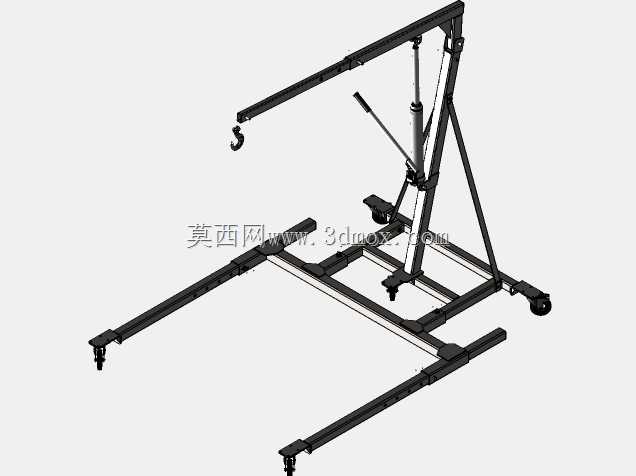

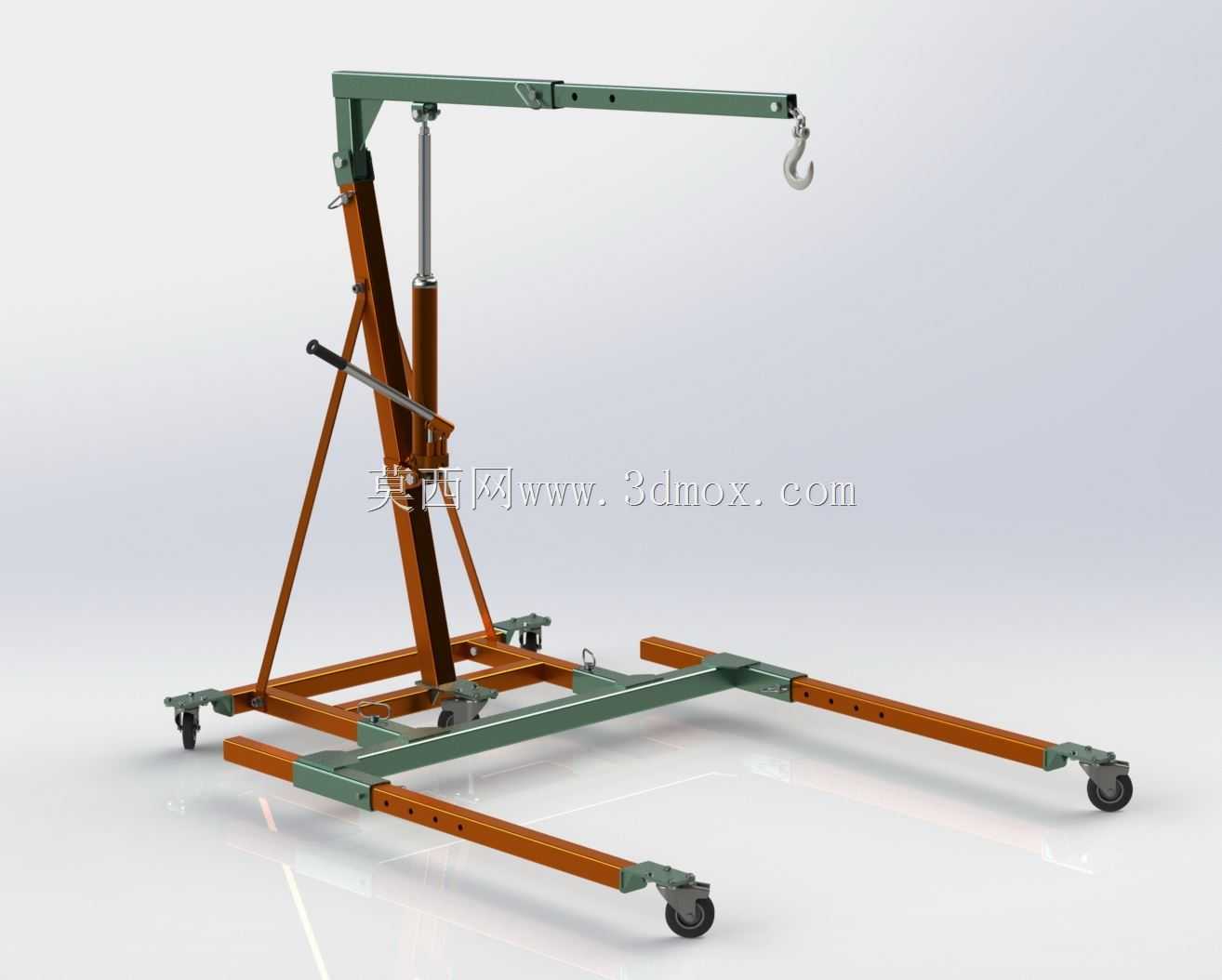

这款移动式液压吊机主要面向汽修车间、小型机加工厂区的发动机拆装转运场景，在整车维修动力总成拆解工序中，可直接推入车辆底盘下方作业，无需额外搭建吊装架，适配多数乘用车辆、轻型商用车辆的发动机拆卸与安装对位需求，也可用于车间内1-2吨级重型零部件的短距离移位、设备组装时的部件抬升对位。从结构设计逻辑来看，整机采用折臂式液压顶升方案，主立柱与底架采用铰接连接，配合可伸缩的四段式支腿结构，非作业状态下可将支腿向内收拢、吊臂向下折叠，整体占地尺寸可压缩至原展开状态的40%，方便在车间边角位置存放，不会占用过多通行空间。底架的四个支腿端部均配置万向脚轮，其中两个脚轮带刹车锁定结构，作业时踩下刹车即可固定整机位置，避免吊装过程中出现滑移偏移；支腿上预留多组定位销孔，可根据吊装重量、作业空间调整支腿伸出长度，在狭窄工位可缩短支腿满足通过性，重载吊装时将支腿完全伸出，扩大支撑跨距以提升整机抗倾覆稳定性。吊臂采用多节嵌套伸缩结构，同样通过定位销锁定伸出长度，最短臂长状态下最大起升高度满足发动机从机舱内垂直吊出的行程需求，最长臂长状态下可覆盖车辆外侧的发动机放置托盘区域，减少二次搬运步骤。顶升执行部件采用手动液压油缸，配套卸压手柄与操作压杆，操作人员可站在设备侧方控制起升与下降速度，液压回路设置节流阻尼结构，下降过程平稳无冲击，避免吊装的发动机部件与周边车体结构发生碰撞。整机的受力框架采用矩形钢管焊接成型，主受力焊缝处做加强筋补强，吊臂端部配置防脱吊钩，吊钩与吊臂连接处设置回转结构，方便调整吊装部件的角度，对位安装孔位时无需反复撬动部件。从安装边界来看，支腿完全展开时横向跨距覆盖常规汽修工位的宽度要求，最低起升高度适配车辆底盘离地间隙，推入车底时不会与底盘部件发生干涉，吊臂最大仰角状态下的起升高度满足发动机吊出机舱后越过车头覆盖件的转运需求，无需额外抬高车辆工位高度。
