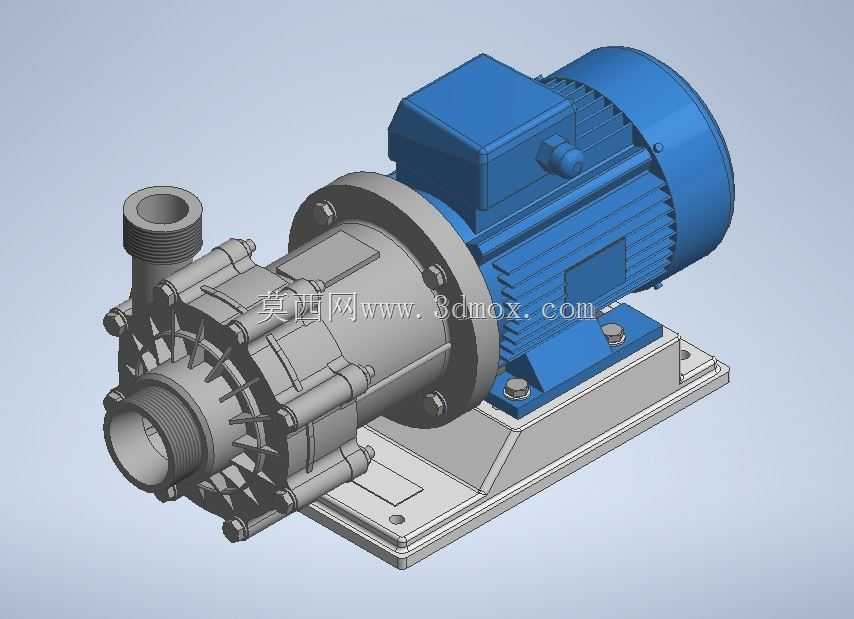

塑料材质磁力驱动离心泵结构设计

这款磁力驱动离心泵主要面向化工流体输送场景设计，可适配酸碱类腐蚀性介质、高纯化学试剂、易泄漏挥发性流体的输送作业，常见于精细化工生产、实验室试剂循环、PCB制程药液输送、小型水处理药剂投加等对密封性能要求严苛的工况，能彻底解决传统机械密封泵长期运行易出现的滴漏、介质外泄问题，避免腐蚀性介质泄漏带来的设备腐蚀、安全隐患与物料损耗。设备采用无轴封磁力传动结构，动力端与泵腔完全隔离，通过内外磁钢的磁耦合作用传递扭矩，没有贯穿泵体的动密封结构，仅依靠静密封实现泵腔全封闭，从结构根源上杜绝了输送介质的泄漏通道，适配不允许介质外泄的特殊输送需求。泵头过流部分采用工程塑料材质成型，具备优异的耐化学腐蚀性能，可耐受多数常规酸碱盐介质的长期侵蚀，同时塑料材质自重较轻，能降低整机安装负载，也减少了金属离子析出对输送介质的污染，适配对介质纯度有要求的输送场景。泵体流道采用离心式水力结构设计，叶轮与泵壳流道经过水力优化，能在保证输送扬程与流量的前提下降低流体紊流损失，提升泵组运行效率，降低运行能耗；进出口采用螺纹连接结构，可快速对接对应规格的输送管路，安装拆卸便捷，无需复杂的法兰对接工序，适合小型管路系统的快速布设。整机采用驱动电机与泵头同轴直联的布局结构，泵头与电机通过连接法兰定位装配，配套一体式铸造安装底座，底座预留标准化安装固定孔位，安装时只需将底座固定在水平安装基面，保证泵轴与电机轴的同轴度符合装配要求即可完成安装，安装边界紧凑，占用安装空间小，适合在空间受限的设备机柜、小型生产工位旁布设。设计过程中充分考虑了日常维护的便捷性，泵头部分采用螺栓紧固的分体式结构，当需要清理泵腔内部杂质、更换易损部件时，只需拆卸连接螺栓即可分离泵壳与连接架，无需整体拆解电机与磁传动组件，大幅降低后期维护的操作难度与维护成本。磁钢组件采用耐退磁材质设计，可在额定运行工况下长期保持磁传动扭矩稳定，避免长期运行出现磁衰减导致的传动打滑、流量不足问题，同时传动过程无接触摩擦，运行噪音低、振动小，能提升整机运行的稳定性与使用寿命。
