选金用STLB100型离心选矿设备结构设计

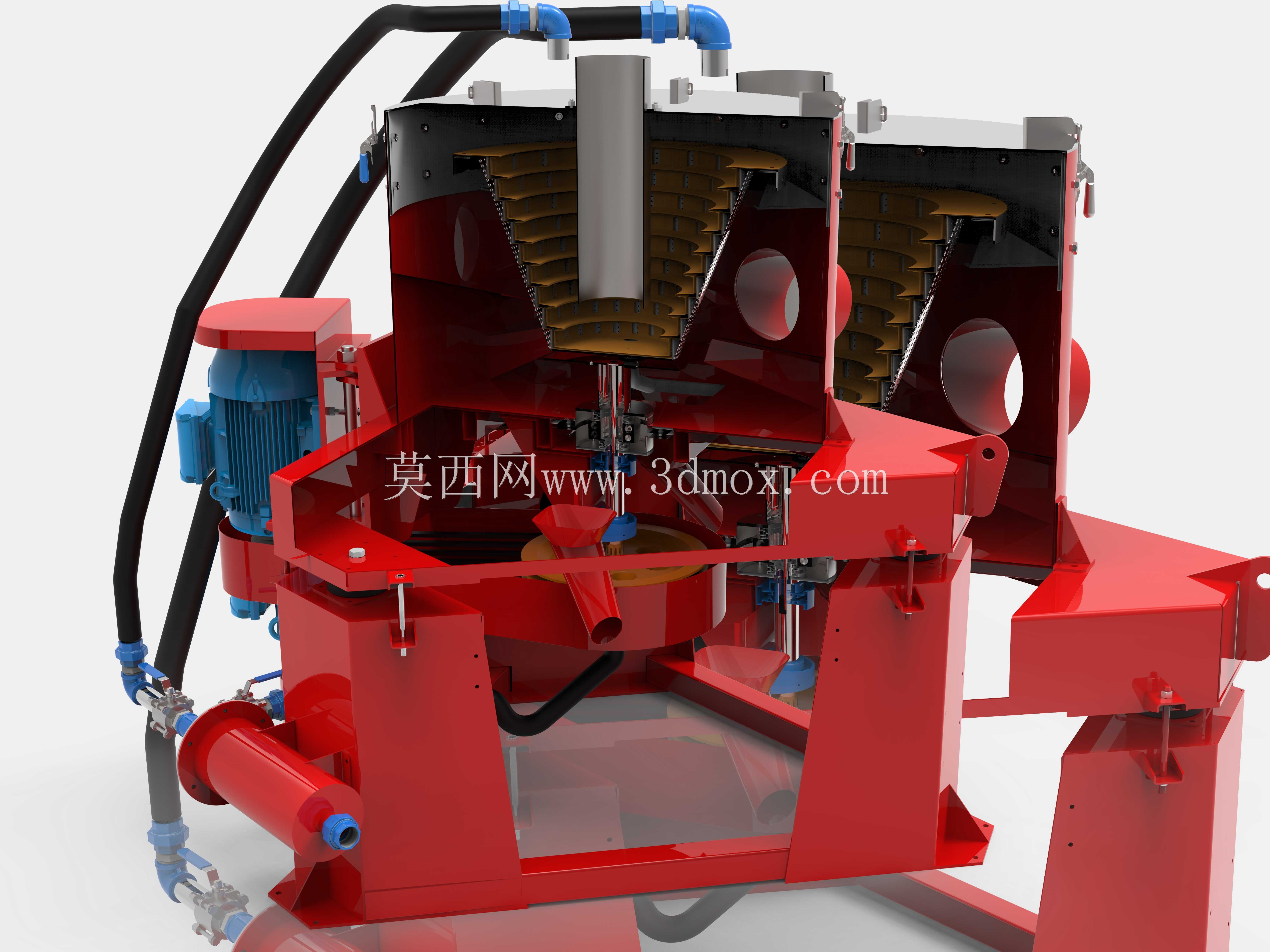

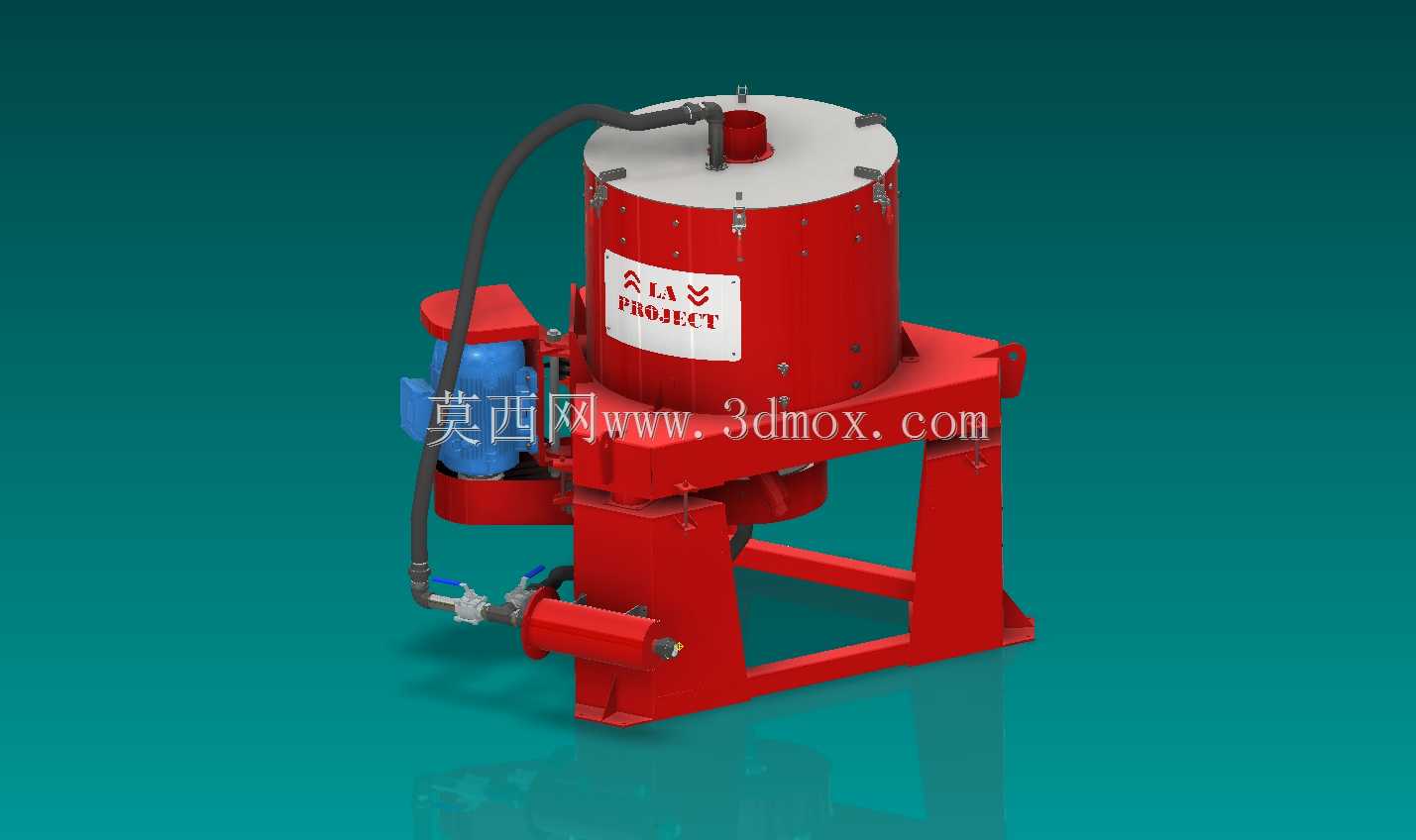

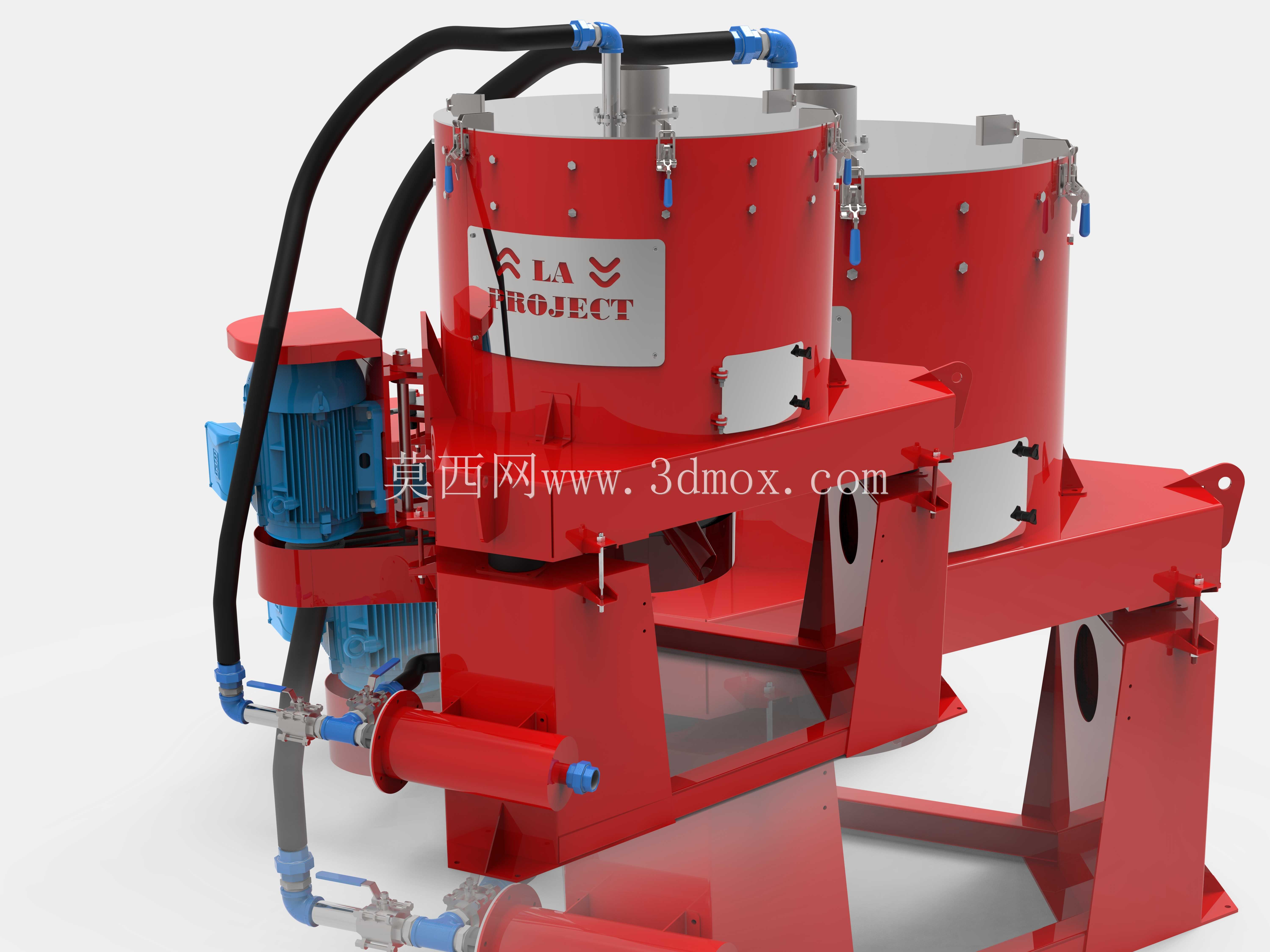

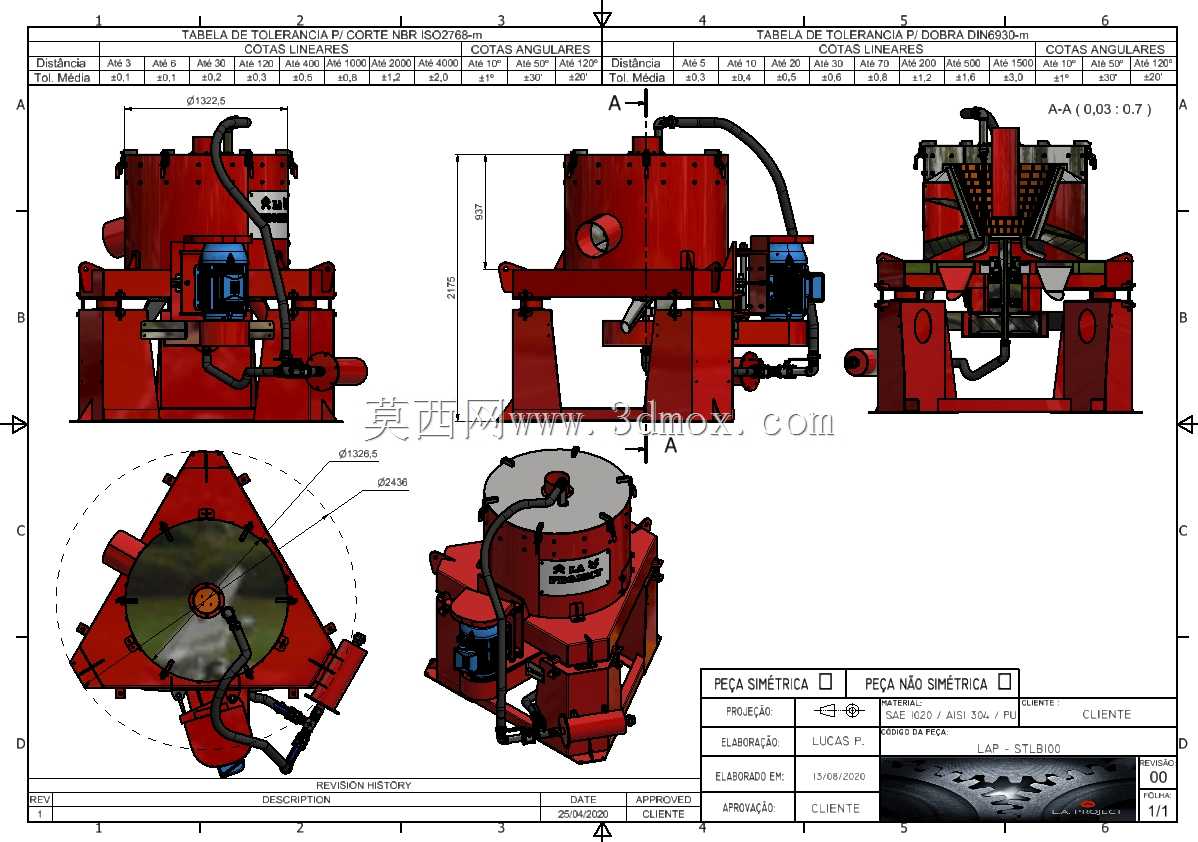

这款离心选矿设备主要面向砂金开采、岩金重选回收、多金属矿重选富集等作业场景，在砂金露天采场、岩金选厂磨矿分级回路、尾矿贵金属回收工段都能适配使用，核心用途是借助离心力场强化重力分选效果，从矿浆中高效回收单体解离的自然金、铂族贵金属以及高密度重矿物，替代传统溜槽、跳汰机等重选设备，大幅提升细粒级重矿物的回收率，减少贵金属随尾矿流失的损耗。设备采用双罐体并列支撑的机架结构，主体分选罐体为立式圆筒结构，上部设置给矿分配器与反冲水接口，下部配置精矿间歇排矿机构，配套驱动电机通过皮带传动带动分选罐体高速旋转，设备侧面布设的高压水管与阀门组负责向分选腔内部供给稳定的流态化反冲水，在罐体内壁形成均匀的紊流床层。设计过程中重点优化了分选腔的锥角参数与转速匹配关系，通过调整离心力场强度与反冲水压力的适配区间，既保证高密度矿物能够穿透床层富集在罐体内壁，又能让低密度脉石矿物被上升水流携带从溢流口排出，避免分选床层出现板结堵塞的问题；机架采用型钢焊接结构，在电机安装位、罐体支撑位设置加强筋板，抵消设备高速运转产生的振动载荷，所有管路接口采用快装式接头设计，方便现场拆装维护与易损件更换。设备整体安装边界紧凑，双罐体并列布局的设计可以在单台设备上实现连续给矿、交替排矿的作业模式，不需要额外配置缓冲矿浆箱，安装时仅需要按照机架底部的安装孔位浇筑混凝土基础，预留出设备侧面的检修通道与管路布设空间即可，给矿口、溢流口、排矿口的接口尺寸匹配常规选厂的矿浆管路通径，不需要额外定制变径接头，能够直接嵌入现有选厂的重选工段流程，减少现场改造的工作量。设备的驱动电机与传动部件都设置在机架侧方的防护区域，避免矿浆飞溅侵蚀传动部件，延长设备的连续运转周期，日常维护仅需要定期检查皮带张紧度、阀门密封件磨损情况即可，运维难度较低，适合矿山野外作业场景下的长期稳定运行。
