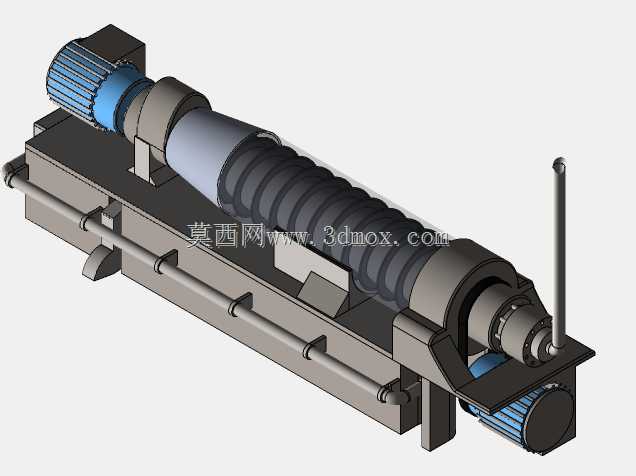

卧式螺旋离心脱水倾析设备结构设计

这款离心脱水倾析设备主要面向环保污泥处置、工业油渣分离、工矿含泥污水处理等场景，可连续完成污泥、油液与固相基质的高效分离作业，在市政污水处理厂污泥减量化、油田采出液油水泥三相分离、选矿厂尾矿浆脱水、食品加工行业废渣固液分离等工况中都能稳定发挥作用，能够持续清除混合物料中的泥砂等固相杂质，大幅降低后续处置环节的物料处理负荷。设备采用卧式长筒锥形转鼓搭配内置螺旋输送器的核心结构，整体布局采用驱动端与差速系统分置两端的设计，主驱动电机布置在转鼓大端直联传动，辅助差速驱动布置在转鼓锥段尾端，通过双电机配合差速器实现转鼓与内部螺旋的稳定转速差，保证固相物料在离心力作用下贴附转鼓内壁后，被螺旋叶片持续推送至锥段排渣口排出，分离后的清液则从转鼓大端的溢流口流出，实现连续化的固液两相分离作业。在设计过程中充分考虑了不同工况的物料适配性，转鼓锥段采用小角度渐缩结构，既能够保证固相物料在推送过程中进一步脱除夹带液体，降低排渣含水率，也能避免锥角过大导致的物料卡滞、螺旋磨损加剧问题；螺旋叶片表面做了耐磨防护设计，可适配含砂量较高的物料处理需求，延长核心部件的使用寿命。设备整体采用一体式底座安装结构，所有转动部件、驱动组件、管路接口都集成在焊接成型的钢制底座上，安装时只需完成底座水平固定、进出料管路对接、电气线路连接即可投入使用，无需额外搭建复杂的支撑结构；设备的进出液接口、排渣口都预留了标准法兰连接位，可直接对接现场的进料泵、出料输送、清液收集等配套系统，安装边界清晰，适配常规工业厂房的设备布置空间要求，整体重心沿底座纵向中心线分布，运行过程中动平衡稳定性好，无需额外做特殊的减震基础处理。设备侧面布置了检修操作杆，可在停机状态下辅助转动转鼓完成内部清理、检修作业，日常维护时无需完全拆解设备即可完成转鼓内部冲洗、螺旋叶片磨损检查等常规操作，降低运维的人力与时间成本。
