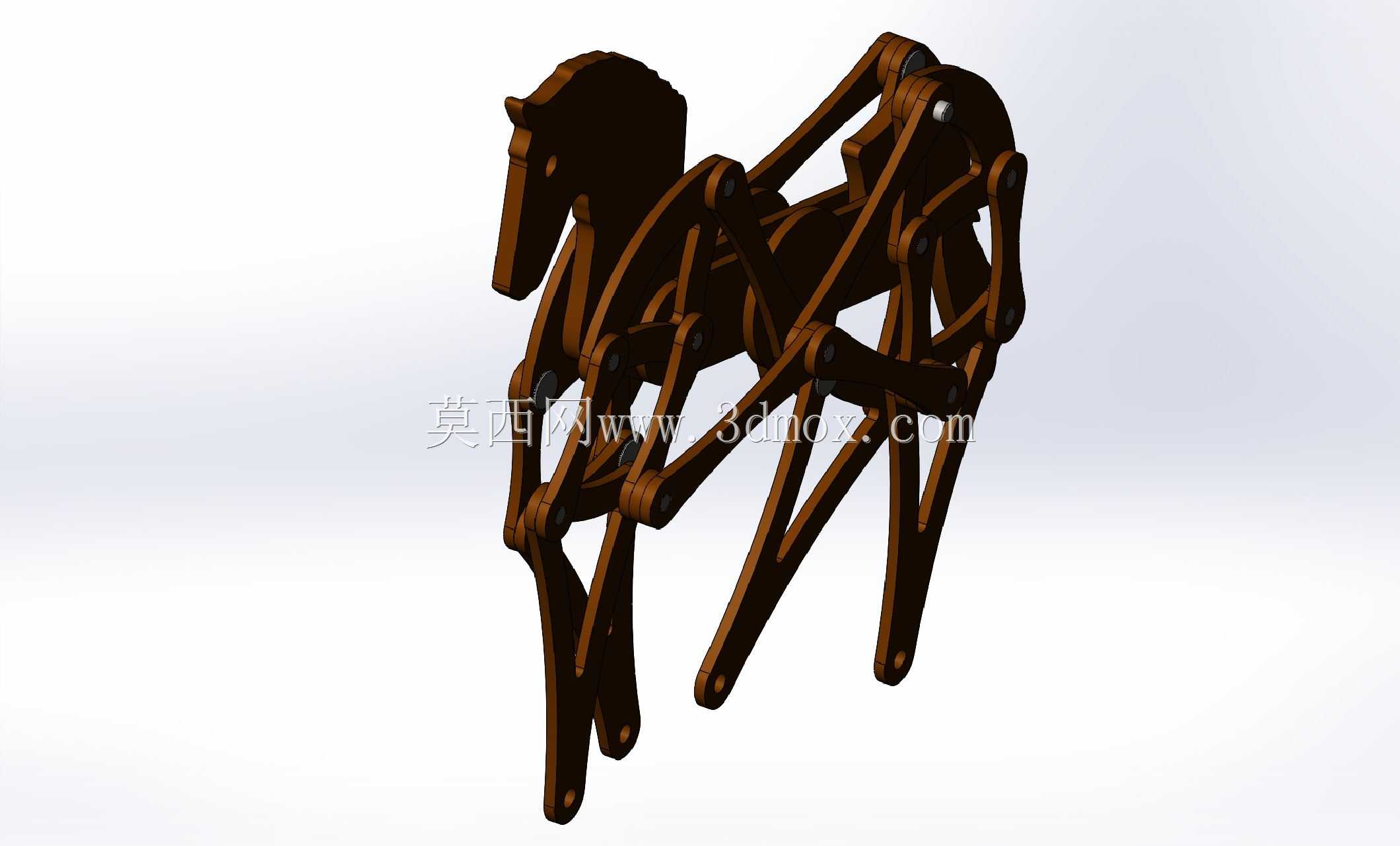

连杆联动仿生机械马玩具结构设计

这款连杆联动仿生机械马，核心面向科教演示、创意潮玩、桌面摆件三大应用场景，既可以作为中小学机械原理课程的具象演示教具，帮助学生直观理解平面连杆机构的运动传递逻辑，也可作为木质拼装潮玩的核心结构原型，适配激光切割板材的快速加工生产，同时也能作为机械爱好者桌面的创意陈列摆件，展现机械结构的动感美感。

在实际用途层面，该结构通过多组铰接连杆的协同运动，可模拟真实马匹行走时的四肢交替抬落、重心平稳转移的步态，无需复杂的电控元件，仅通过单轴输入动力即可实现连贯的仿生行走动作，既可以手动拨动驱动轴观察步态演示，也可搭配微型减速电机实现连续自动行走，兼顾手动互动的趣味性与电动演示的直观性。

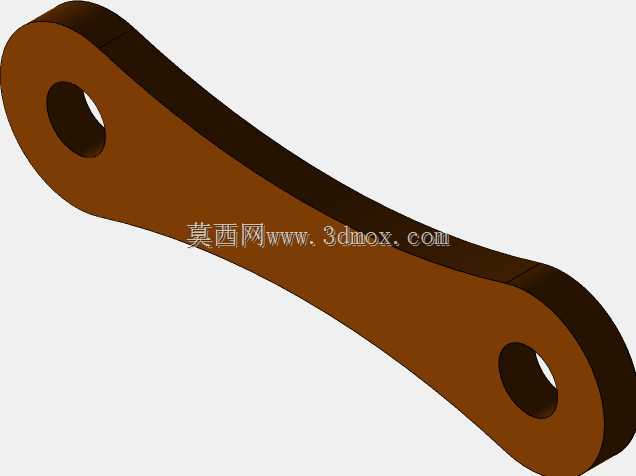

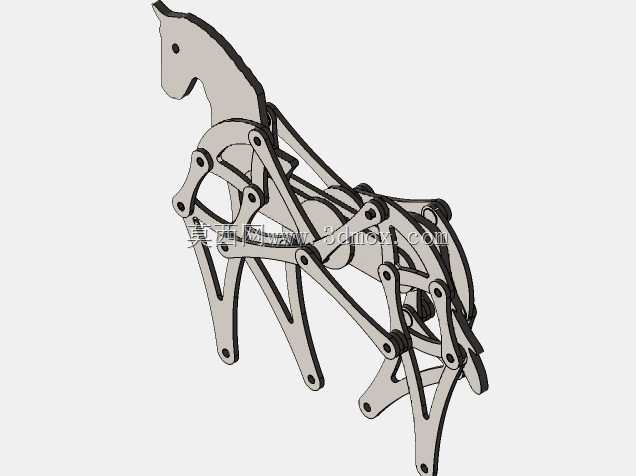

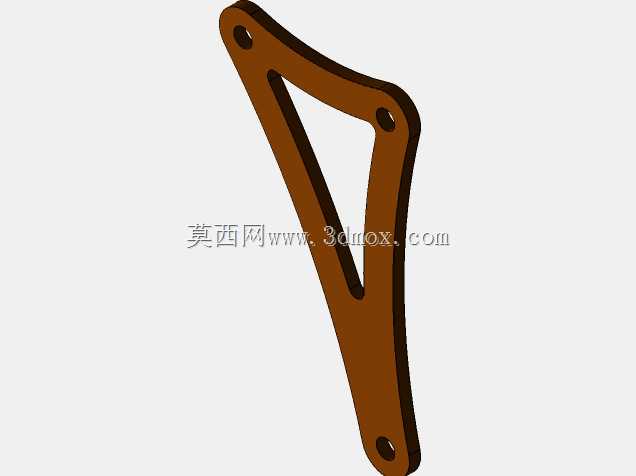

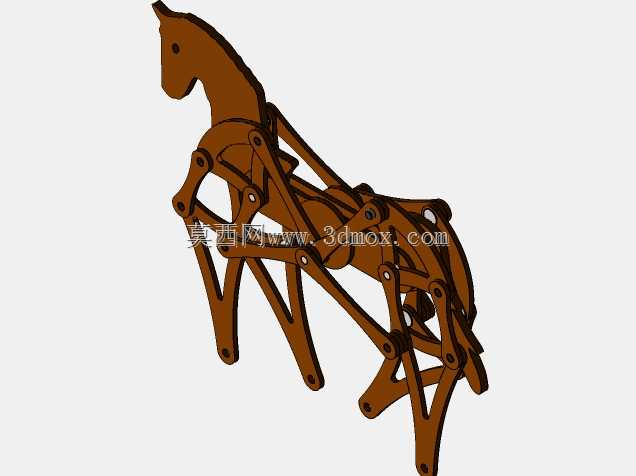

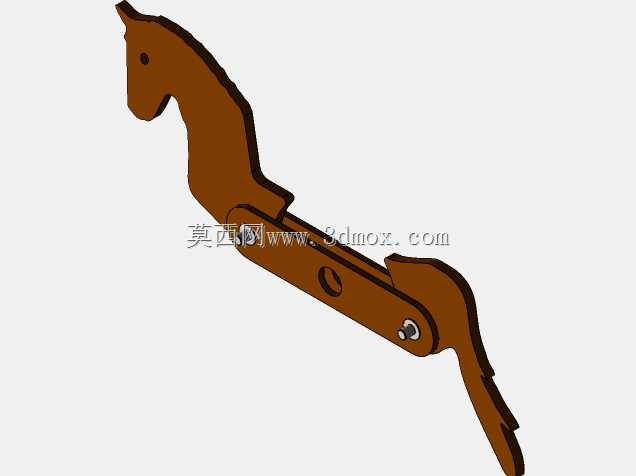

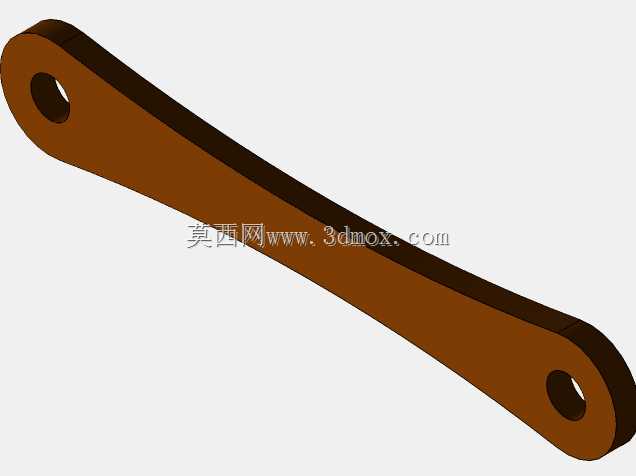

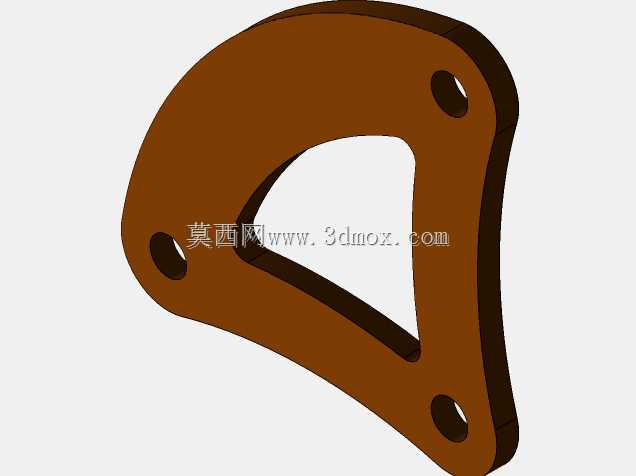

产品功能特性上，整体采用扁平化层叠连杆设计，所有铰接点均采用同轴销轴连接，运动副间隙经过合理预留，既保证连杆转动顺畅无卡滞，又避免间隙过大导致的步态松散走形；结构整体无冗余零件，所有连杆同时承担结构支撑与运动传递的双重作用，马匹头部、躯干的轮廓造型与运动连杆完全整合，没有额外的装饰性外挂零件，大幅降低加工与装配难度。

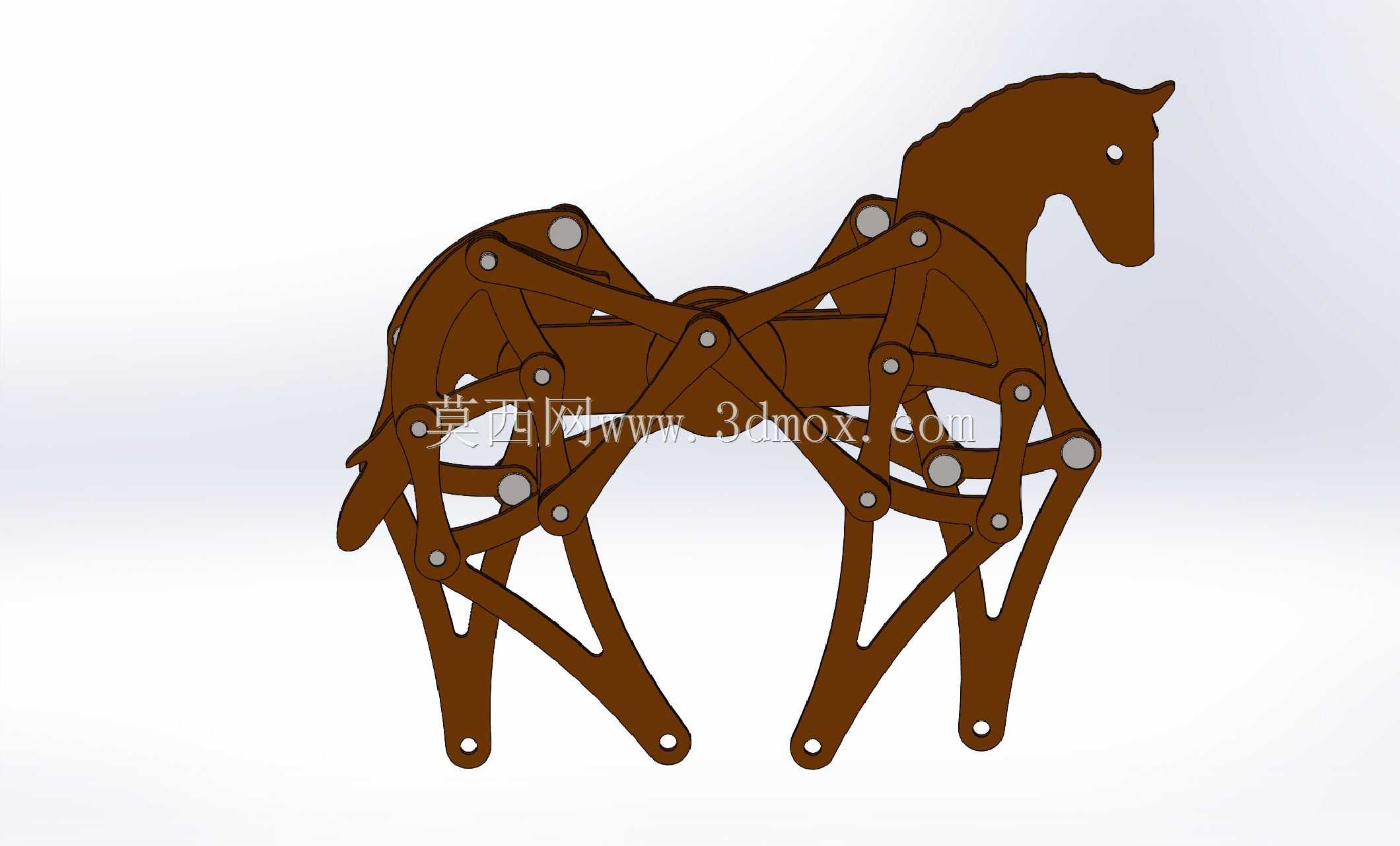

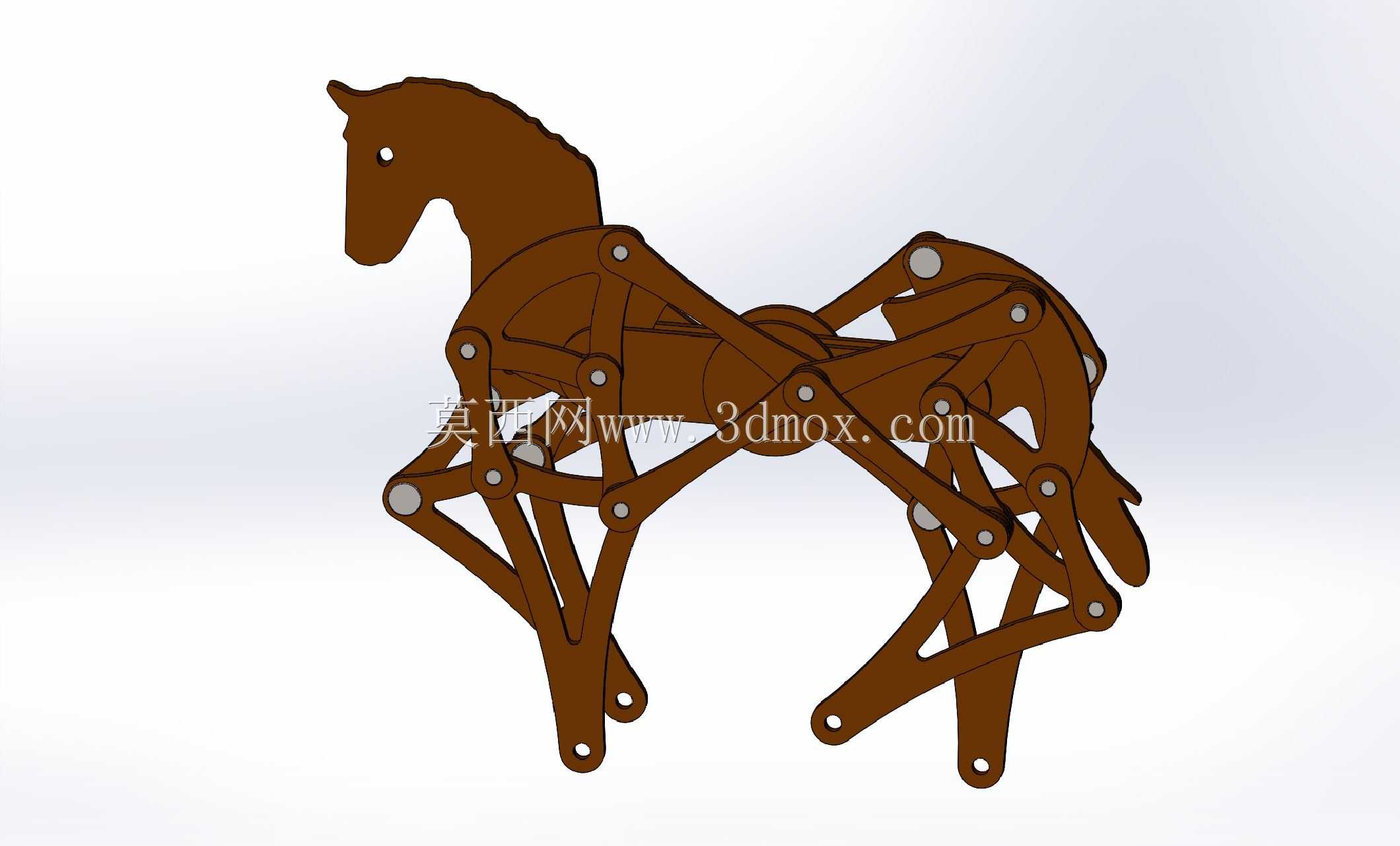

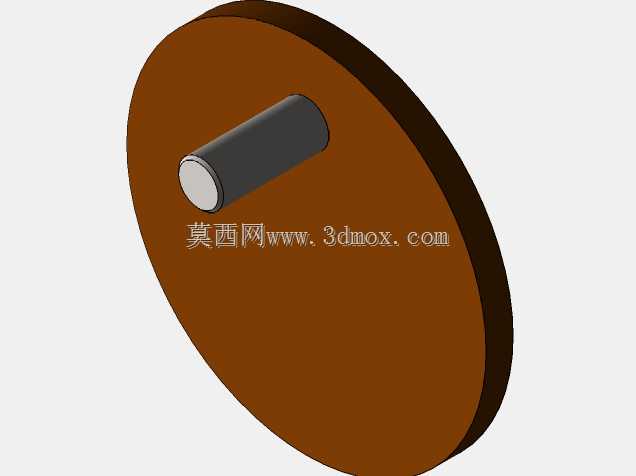

设计思路层面，该结构以切比雪夫连杆机构为运动原型，针对马匹的仿生步态进行参数优化，将前后腿的运动相位差设置为180度，保证对角腿交替抬落时整体重心始终落在支撑腿构成的支撑面内，行走过程无倾覆风险；所有连杆的铰接点位置经过运动学仿真验证，确保四肢抬升高度、步幅长度符合真实马匹的运动比例，同时将驱动轴设置在躯干重心位置，手动驱动或电机安装时都能保证受力均衡，减少运动过程中的抖动。

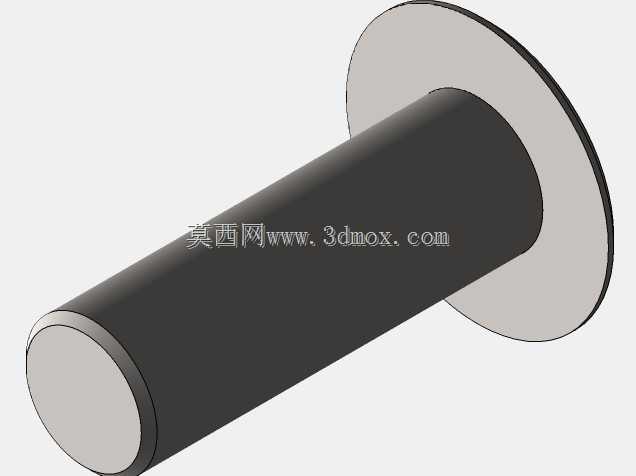

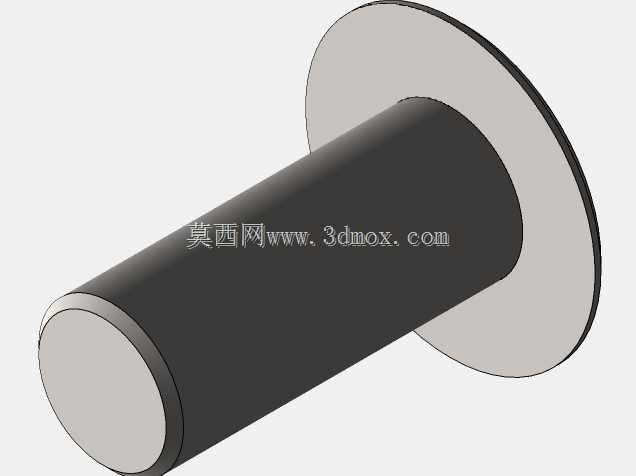

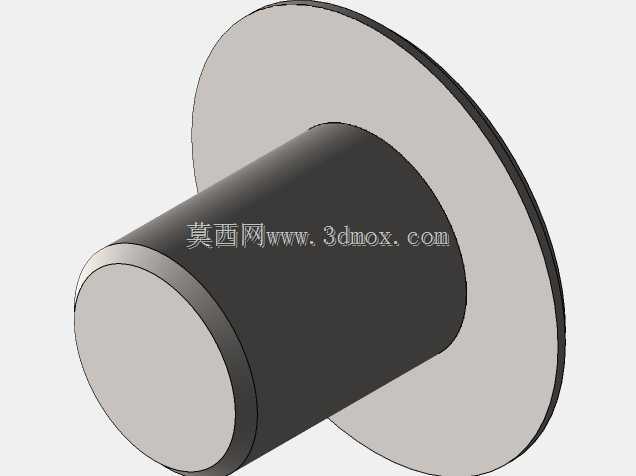

外形尺寸与安装边界方面，该结构整体轮廓适配常规桌面摆放需求，站立状态下整体高度不超过150mm，长度不超过200mm，厚度可根据板材加工规格灵活调整，常规采用3-5mm厚度板材加工时整体重量不超过200g；所有铰接销轴均采用标准直径规格，适配市面常见的五金销轴或木质铆钉，底部支撑脚预留有防滑垫粘贴位，行走时可增加与接触面的摩擦力避免打滑；驱动轴端预留有标准联轴器安装位，可直接适配常用的微型直流减速电机输出轴，无需额外定制转接零件，电机安装位隐藏在躯干内部，不破坏整体仿生造型的完整性。
