CH340版本Arduino UNO开发板结构设计

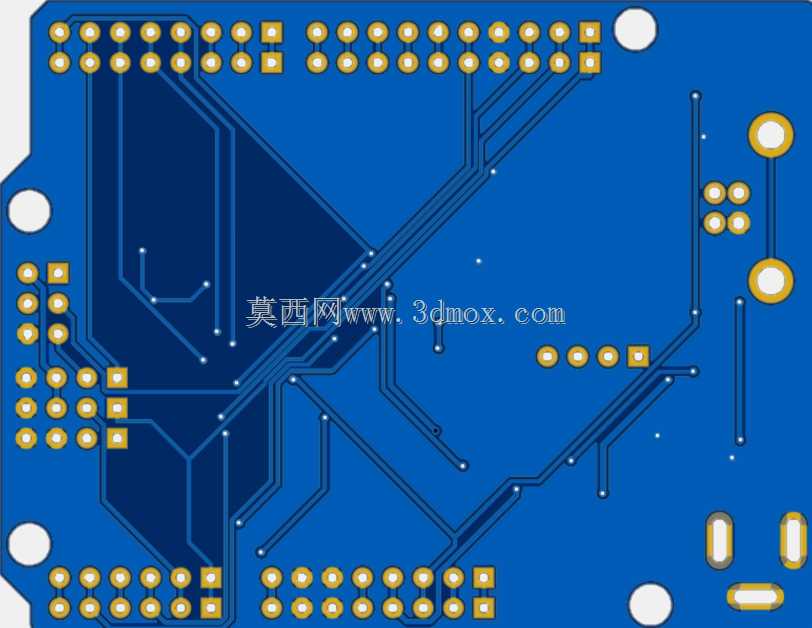

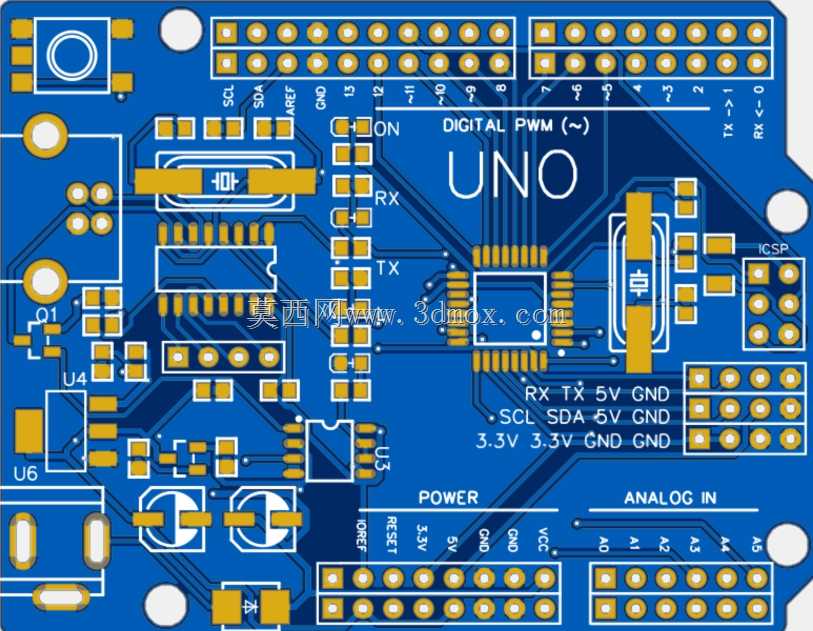

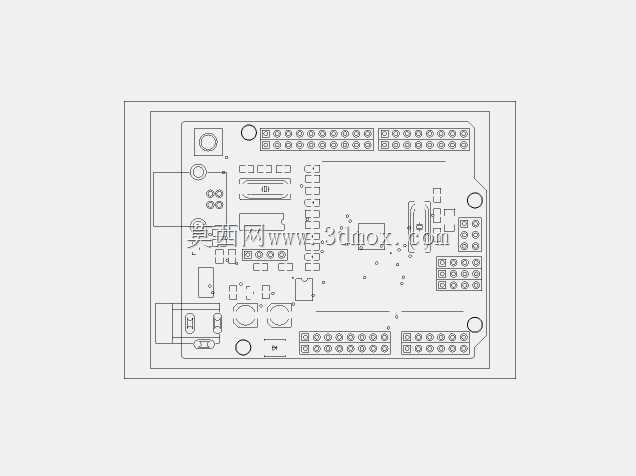

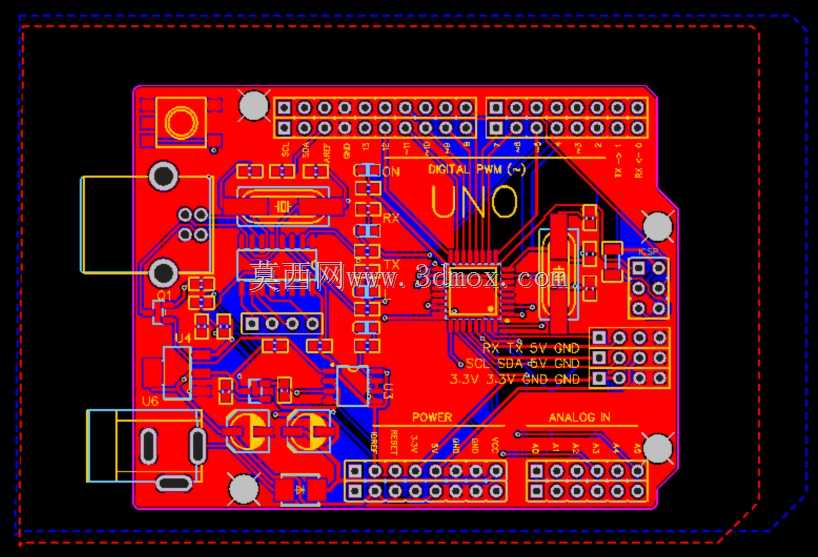

这款CH340方案的Arduino UNO开发板，是面向电子原型开发、创客项目制作、嵌入式教学场景打造的核心控制硬件，广泛应用于智能硬件原型验证、小型自动化装置控制、学生课程实验、创意电子作品搭建等场景，能够为各类小型电子项目提供稳定的主控支持，降低嵌入式开发的入门门槛。从实际用途来看，该开发板可作为各类小型智能设备的控制核心，外接各类传感器、执行器完成数据采集与指令输出，比如搭配温湿度传感器搭建环境监测装置，连接舵机、步进电机制作小型机械运动结构，对接蓝牙、WiFi模块实现无线数据传输功能，适配绝大多数入门级嵌入式开发需求，是创客群体、电子相关专业师生开展项目实践的常用硬件。在功能特性上，该版本采用CH340作为串口转换芯片，替代传统方案的串口芯片，在保证稳定串口通信能力的同时优化了硬件成本，板载集成了稳压电路、复位电路、状态指示电路，预留了标准的排针接口，可直接对接各类通用扩展模块，电源输入支持USB供电与外部直流供电两种模式，能够适配不同场景的供电需求，板载的USB接口既承担程序烧录功能，也可实现串口数据通信与供电输出，无需额外配置复杂的下载电路即可完成程序烧写。设计思路上，整体遵循开源硬件的标准接口规范，所有引脚排布完全兼容通用Arduino UNO的扩展生态，可直接适配市面上绝大多数的UNO扩展板，无需修改结构即可完成配件替换；PCB布局上充分考虑了元件散热与信号干扰问题，将电源回路与信号回路做了分区排布，高频信号走线做了长度匹配处理，降低信号串扰风险，接口位置排布符合日常插拔操作的人机习惯，USB接口、电源接口、排针接口的位置预留了充足的操作空间，避免插拔配件时出现干涉问题。外形尺寸与安装边界方面，开发板整体采用标准的矩形PCB轮廓，长宽尺寸完全匹配通用UNO板型规范，板上预留了四个标准安装孔位，可直接固定在通用项目外壳、实验台架或者3D打印的定制支架上，安装孔的位置与孔径适配常用的M3螺丝，板上最高元件为USB接口与电源座，整体高度控制在常规外壳的容纳范围内，排针的高度统一，可直接插入面包板或者焊接在扩展底板上，所有外接接口的外伸尺寸都经过核算，安装后不会与周边结构产生碰撞，能够适配各类标准的项目外壳安装需求，无需额外修改结构即可完成整机组装。
