纺织设备用6英寸液压油缸三维设计

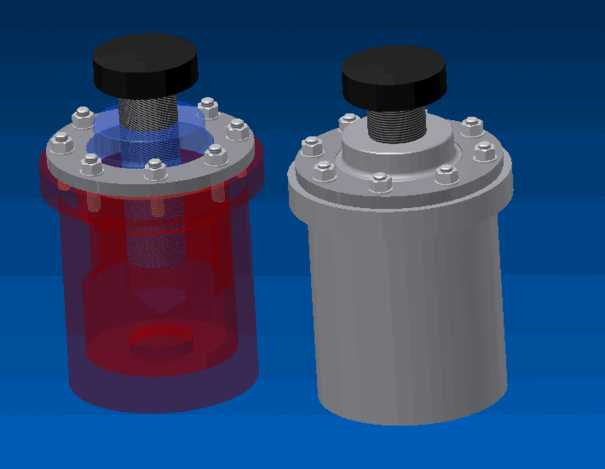

本模型为适配纺织生产工序应用场景设计的6英寸规格液压油缸，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循液压元件设计规范与实际加工装配逻辑，对油缸的每一处结构细节都做了精准还原。模型包含两种可视化展示形态，其一为半透明剖视展示状态，将缸筒部分设置为半透明红色材质，可直观呈现油缸内部的活塞腔、活塞杆配合、密封安装位等内部结构，清晰展示压力油作用的腔体空间与动力传递路径；其二为整机实体装配状态，采用哑光灰金属材质模拟缸筒的铸钢/钢制加工质感，顶部端盖、紧固螺栓、调节螺套、顶部防护端帽等外部零件均按照实际装配关系完成约束配合，所有螺栓的排布、端盖的止口定位、活塞杆的伸出调节结构都完全符合液压油缸的实际装配逻辑。材质渲染阶段，针对不同零件的实际加工属性做了区分设置：缸筒实体部分采用磨砂金属材质还原缸体的机加工表面质感，半透明剖视版本的缸筒采用高透红色工程塑料质感的半透明材质，既保留外部轮廓辨识度，又能清晰透视内部结构；顶部的黑色调节端帽采用哑光硬质橡胶质感，模拟实际产品的防尘防护端帽材质；所有紧固螺栓采用亮面镀锌金属材质，还原标准紧固件的表面处理效果；端盖部分采用与缸筒一致的金属质感，区分加工面与非加工面的光影表现，让整体渲染效果更贴近真实工业产品的视觉感受。结构设计上，该油缸采用法兰式上端盖结构，沿端盖圆周均匀布置紧固螺栓，保证端盖与缸筒的连接强度，可承受额定工作压力下的轴向载荷；顶部设置带螺纹的调节结构，可根据纺织设备的安装需求微调活塞杆的伸出初始位置，适配不同工位的行程安装要求；缸体采用一体式圆柱结构，简化外部轮廓的同时保证缸筒的壁厚强度，满足纺织设备紧凑安装空间的布局需求。建模过程中对所有配合面都做了公差适配的参数预留，包括活塞与缸筒的配合间隙、活塞杆与端盖导向套的配合尺寸、密封槽的标准尺寸选型，确保模型可直接用于后续的工程图导出、虚拟装配验证以及生产加工参考，能够帮助设计人员快速完成纺织设备液压系统的布局选型与装配校验，减少液压系统设计阶段的反复修改成本。
