带安装孔位的工业用剖视轴承座设计

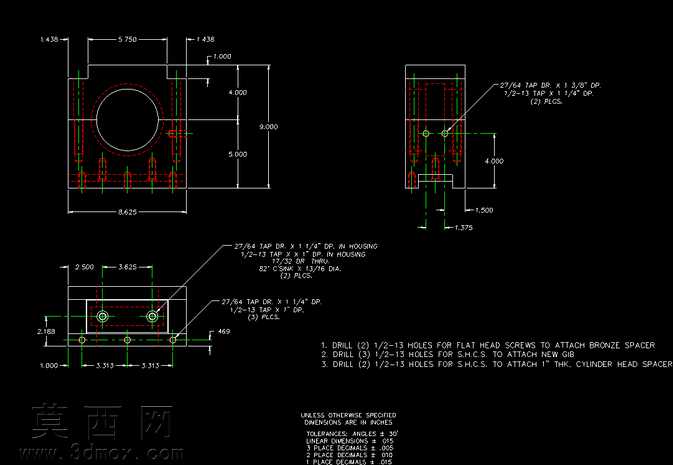

本次轴承座设计围绕工业传动场景的支撑需求展开，建模阶段先以基准平面定位核心轴承安装孔的中心轴线，确定孔位的同轴度公差基准，再通过拉伸特征构建轴承座的主体基座轮廓，同步绘制基座底部的安装沉孔、侧面的螺纹连接孔的二维草图，通过切除拉伸完成各类孔位的成型，保证孔位间距、孔径尺寸与配套轴承、安装紧固件的适配性。建模过程中对轴承安装腔做了加厚处理，通过拔模特征调整腔体内壁的倾斜角度，既保证轴承装配时的导向便利性，也提升腔体的结构强度，避免长期受径向载荷出现开裂变形。针对轴承座的安装接触面，建模时做了平面度约束，保证基座与安装机架贴合时无间隙，减少传动过程中的振动偏移。结构设计上，在轴承安装腔与基座的衔接位置添加了加强筋特征，筋位厚度根据载荷分布计算设定，分散轴承运转时传递到基座的径向载荷，提升整体结构的抗形变能力。同时在腔体侧面设计了注油孔通道，通道末端做了沉台结构用于安装油嘴，方便后期运维时加注润滑脂，延长轴承与座体的使用寿命。图纸部分采用多视图布局，主视方向做全剖处理展示内部腔体结构、孔位深度与壁厚分布，侧视方向展示安装孔的排布位置与中心距尺寸，俯视方向标注基座整体轮廓尺寸与各连接孔的定位尺寸，所有尺寸标注遵循机械制图标准，公差配合标注清晰，明确未注公差的精度等级，方便加工环节直接参照生产。设计过程中充分考虑加工工艺性，所有棱边做了倒角处理，避免加工后出现锐边划伤装配人员，孔位边缘做了锪平处理，保证紧固件安装时端面贴合平整，整体结构无复杂异形曲面，可通过常规铣削、钻削工艺完成加工，有效控制生产制造成本，适配常规工业传动场景的轴承支撑安装需求，可配套对应内径的滚动轴承完成轴系部件的定位支撑，保证轴系运转时的同轴度与稳定性。
