大型纺织设备专用驱动器轴组件

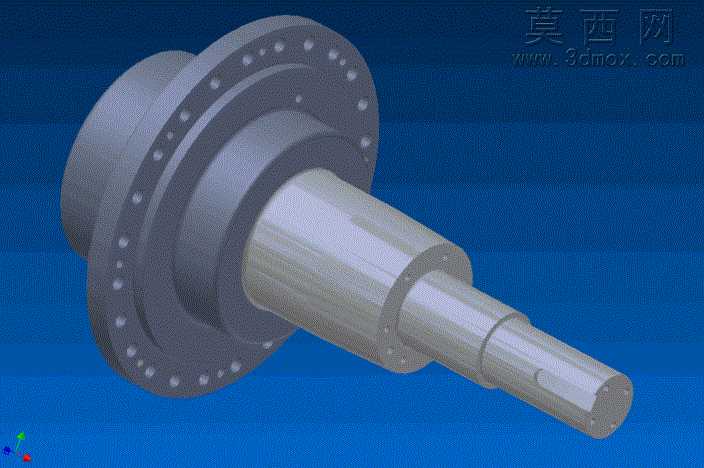

本模型为大型纺织设备配套的驱动器轴组件，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循机械设计公差规范，对各段轴径、法兰安装孔位、键槽尺寸均做了精准的参数约束，可直接用于后续工程图导出与生产加工参考。渲染阶段采用金属材质分层赋色方案，轴身主体选用调质合金钢材质，表面做哑光金属质感处理，还原真实机加工后的金属光泽与细微纹理；法兰盘部位采用铸铁材质表现，通过调整粗糙度参数体现铸件表面的磨砂质感，与轴身的机加工面形成明确的材质区分，便于直观识别不同部件的加工工艺差异。结构设计上，该组件采用一体式轴身搭配端部法兰的布局，法兰端均匀分布多组安装孔，用于与驱动端动力输出部件刚性连接，保证扭矩传递的稳定性；轴身设置多段阶梯轴径，分别对应轴承安装位、密封件安装位、负载连接位，其中末端的键槽结构用于与纺织辊部件实现周向固定，避免传动过程中出现打滑偏移。设计思路围绕纺织设备长时间连续运转的工况需求展开，轴身过渡位置均做圆角处理以降低应力集中风险，法兰与轴身的连接部位做加厚补强设计，提升组件整体的抗扭强度与抗疲劳性能，可适配大型纺织设备的大扭矩、高转速传动需求，模型完整还原了组件的所有装配特征与结构细节，可直接用于装配干涉校验、运动仿真分析以及后续的生产工艺规划。
