五寸碳纤维竞速穿越机机架结构设计

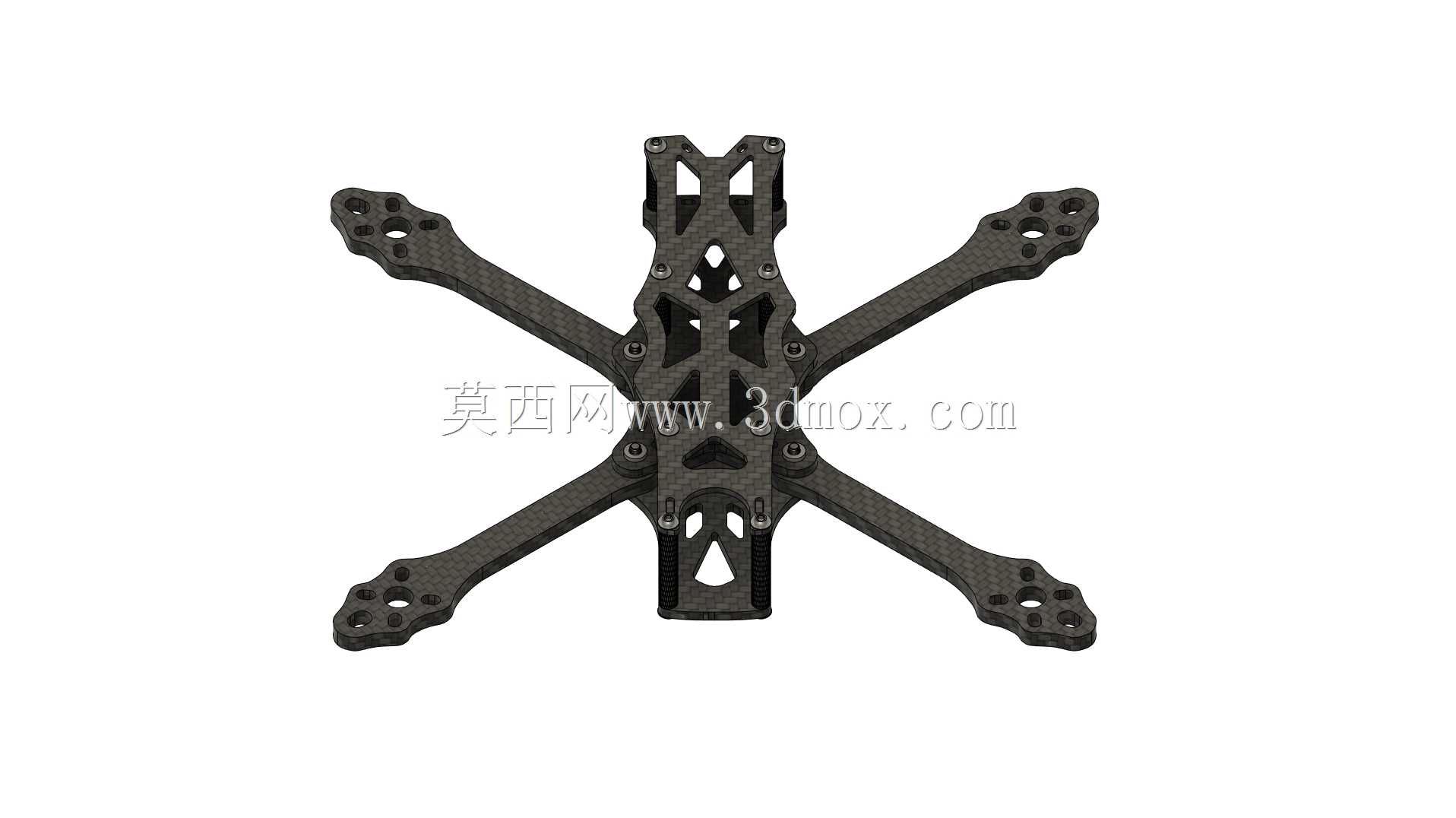

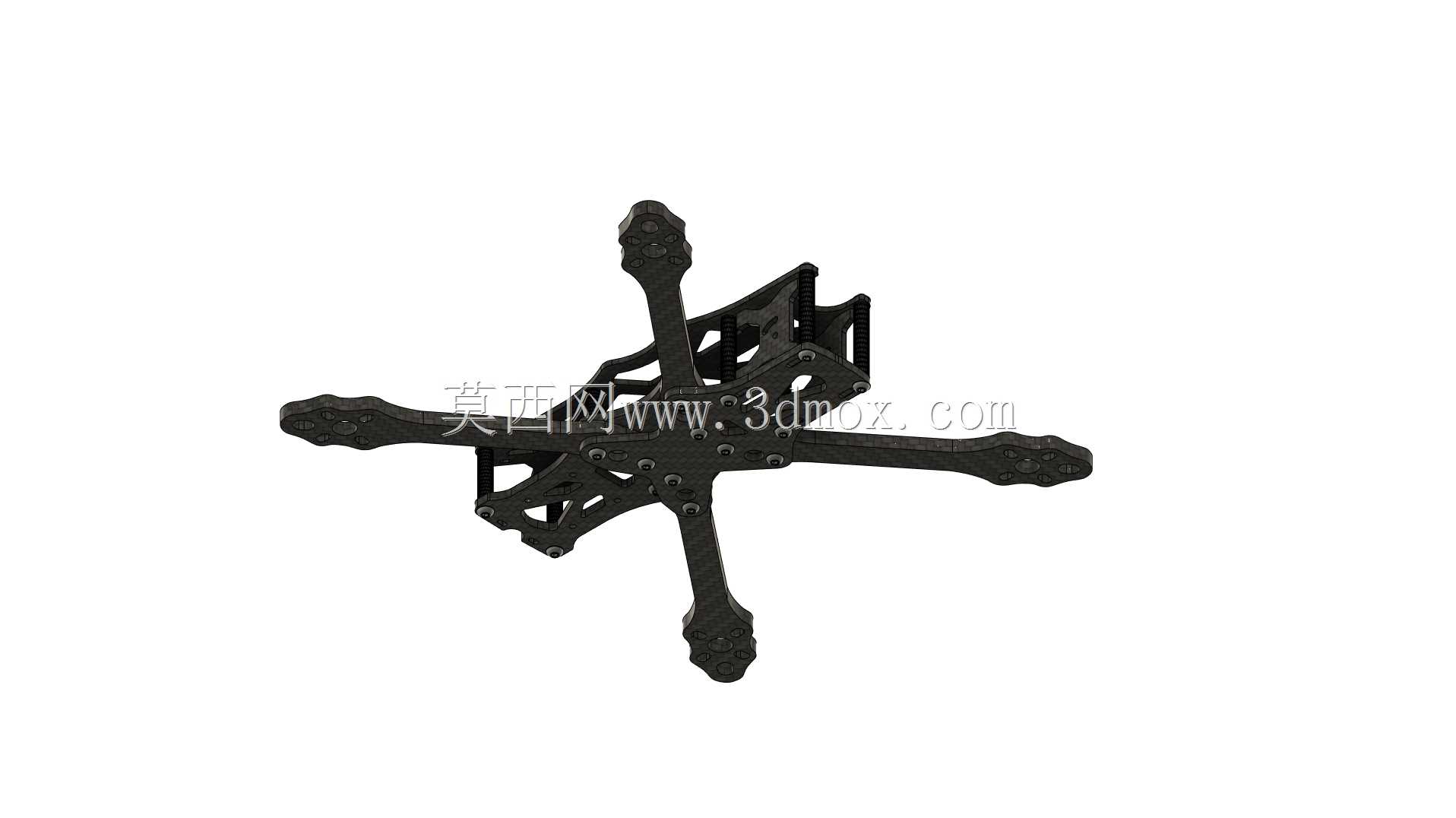

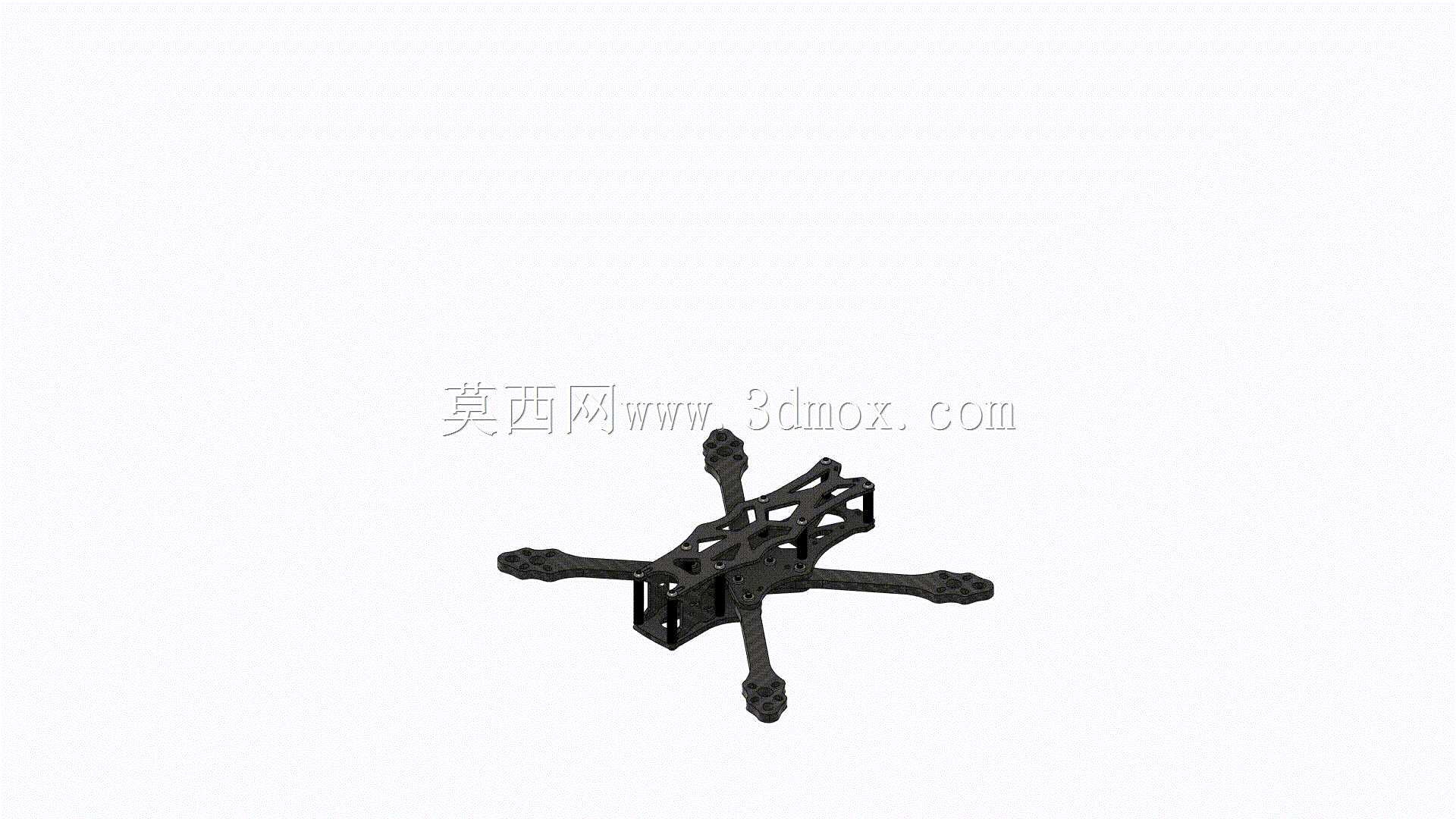

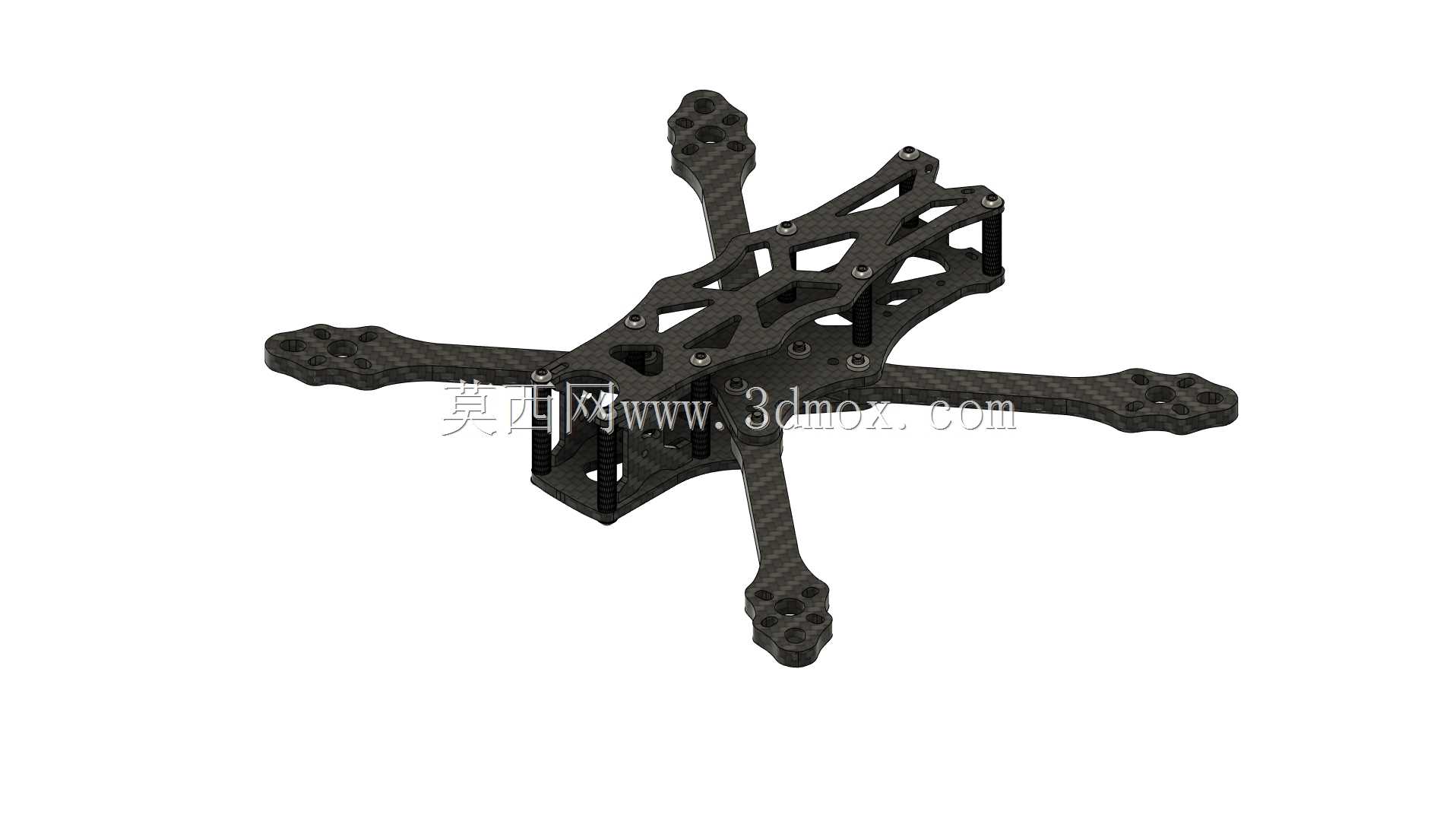

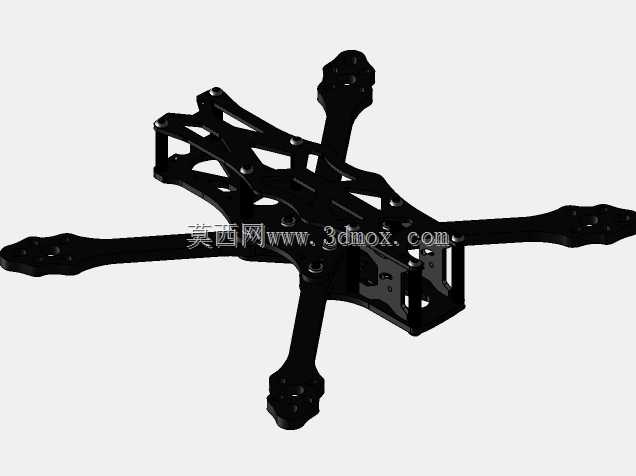

这款五寸穿越机机架是专为FPV竞速飞行、花式freestyle飞行场景打造的核心承载结构，在航模飞行领域，机架是整台无人机的骨架核心，直接决定飞行的操控响应速度、抗摔耐造性能与整机配重平衡表现。从实际应用场景来看，这类机架适配户外竞速赛道穿越、复杂林地花式飞行、影视航拍跟拍等多种作业场景，能够承载飞控、电调、电机、电池、图传、摄像头等全套飞行电子部件，为所有机载元件提供稳定可靠的安装基准。在功能特性设计上，这款机架采用正X型的机臂布局，正X布局能够让四个电机的动力输出更均衡，飞行时的转向、滚转、俯仰响应更跟手，不会出现偏轴动力差导致的操控偏移问题；机臂末端预留了标准的电机安装孔位，适配主流2207、2306规格的无刷电机，安装孔位的同轴度公差控制在极小范围内，能避免电机安装偏斜带来的震动问题，降低飞控减震调校的难度。机架主体采用高强度碳纤维板材拼接结构，通过铝合金立柱与螺丝完成层板固定，上层板做了大面积的镂空减重设计，在保证结构刚性的前提下尽可能削减冗余重量，更低的整机重量能够提升飞行推重比，让飞行动作更干脆，同时也能降低炸机时的惯性冲击力，减少部件损坏概率。中间层预留了标准的飞控、电调安装舱位，能够兼容主流30.5*30.5mm安装孔距的飞塔组件，舱位内部预留了足够的走线空间，方便整理电调线、图传线、摄像头连接线，避免线材干涉运动部件或者被螺旋桨打到。机架前部预留了通用的摄像头安装位，支持多角度调节，能够适配不同尺寸的FPV摄像头，满足不同飞行视角的调校需求；底部预留了电池绑带穿槽，能够适配不同容量的4S、6S航模锂电池，绑带槽做了圆角处理，避免长期使用磨损绑带导致电池脱落的风险。从安装边界来看，这款机架适配五寸规格的螺旋桨，机臂长度经过精准核算，螺旋桨转动时不会出现打桨问题，整机轴距适配常规五寸穿越机的飞行调校参数，不需要对飞控的PID参数做大幅度的特殊调整就能获得稳定的飞行手感。机架的所有安装孔位都做了沉孔处理，螺丝安装后不会突出板面，既能够降低飞行时的风阻，也能避免突出的螺丝刮蹭其他部件或者在炸机时弯折断裂。机臂与主体的连接位置做了加厚补强设计，这个位置是炸机时最容易出现断裂的受力点，加厚的碳板搭配嵌入式的固定结构，能够大幅提升机臂的抗冲击性能，在日常的小幅度炸机情况下不会轻易出现机臂断裂的问题，降低日常飞行的维护成本。
