多层转弯塑料链式输送设备结构设计

这款塑料链式输送设备主要面向轻工制造、食品包装、电子元器件组装、日化产品生产等行业的车间内部物料转运场景，可适配洁净车间、常规生产车间的布局需求，能够在有限的厂房空间内完成多工位间的工件连续输送，解决直线输送占用空间大、无法适配折线布局生产线的痛点，可衔接上下料工位、加工工位、检测工位、包装工位等不同生产环节，实现工件在不同工序间的平稳流转，减少人工搬运的工作量，降低生产过程中的物料磕碰损伤概率。

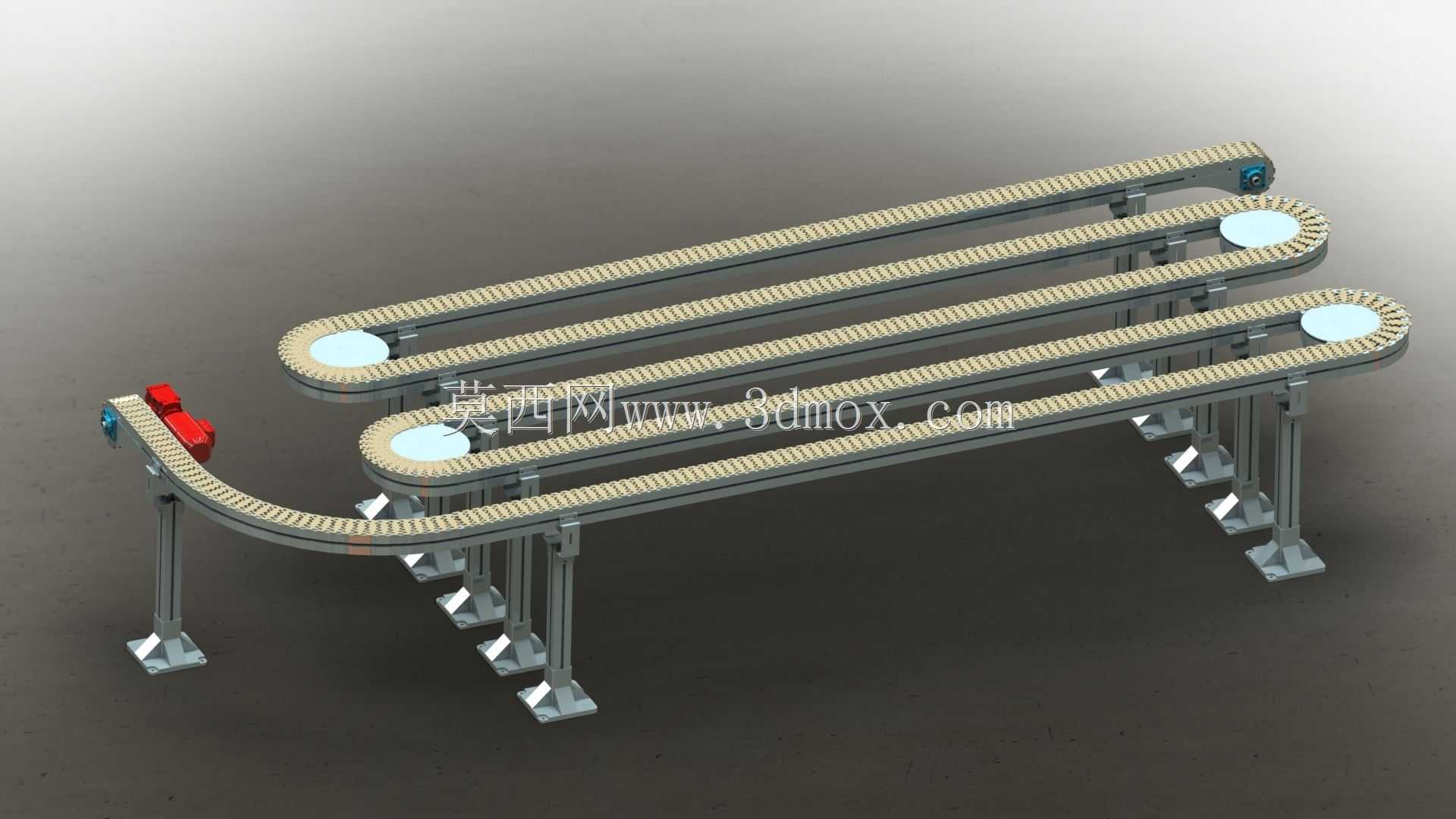

设备采用多层平行排布加端部转弯的结构设计，整体以立式支撑脚作为承载结构，支撑脚底部配置可调式固定底座，可根据车间地面的平整度调整支撑高度，保证输送面整体处于水平状态，避免输送过程中工件出现滑移偏移。输送链采用工程塑料材质制作，具备自重轻、运行噪音低、耐磨性能好的特点，不会对输送的工件表面造成刮擦损伤，适配表面质量要求较高的成品、半成品输送需求。端部转弯位置采用配套的转弯链板与导向轮组结构，保证链条在转弯过程中运行顺畅，不会出现卡滞、跳齿的问题，转弯半径经过优化设计，可保证工件在转弯过程中保持稳定姿态，不会出现倾倒、滑落的情况。

设备的每层输送通道独立设置驱动单元，可根据生产需求单独调整每层的输送速度，也可实现多层同步运行，适配不同节拍的生产流程。机架采用标准化型材拼接制作，整体结构刚性充足，长时间运行不会出现明显形变，安装时可根据生产线的实际布局调整整体长度与转弯位置的角度，适配不同的车间空间边界，设备整体宽度控制在合理范围内，不会占用过多的车间通行空间，支撑脚的排布经过力学计算，可保证设备满载运行时的稳定性，不会出现晃动、侧倾的问题。输送面的高度可根据对接设备的进料高度进行适配调整，能够与各类生产加工设备、包装设备实现无缝衔接，无需额外增设过渡转接结构，降低生产线的搭建成本。

在设计过程中充分考虑了日常维护的便捷性，链条与驱动轮组的连接结构简单，可快速完成链条的更换与张紧调整，支撑结构无复杂的封闭腔体，不会积存生产过程中的碎屑、灰尘，日常清洁维护难度低，适配长时间连续运行的生产场景。
