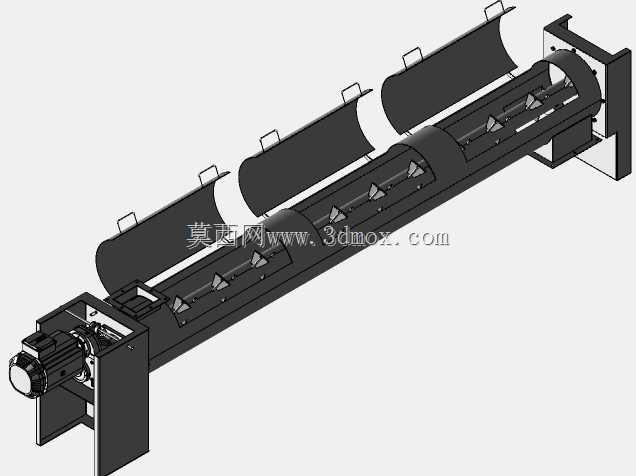

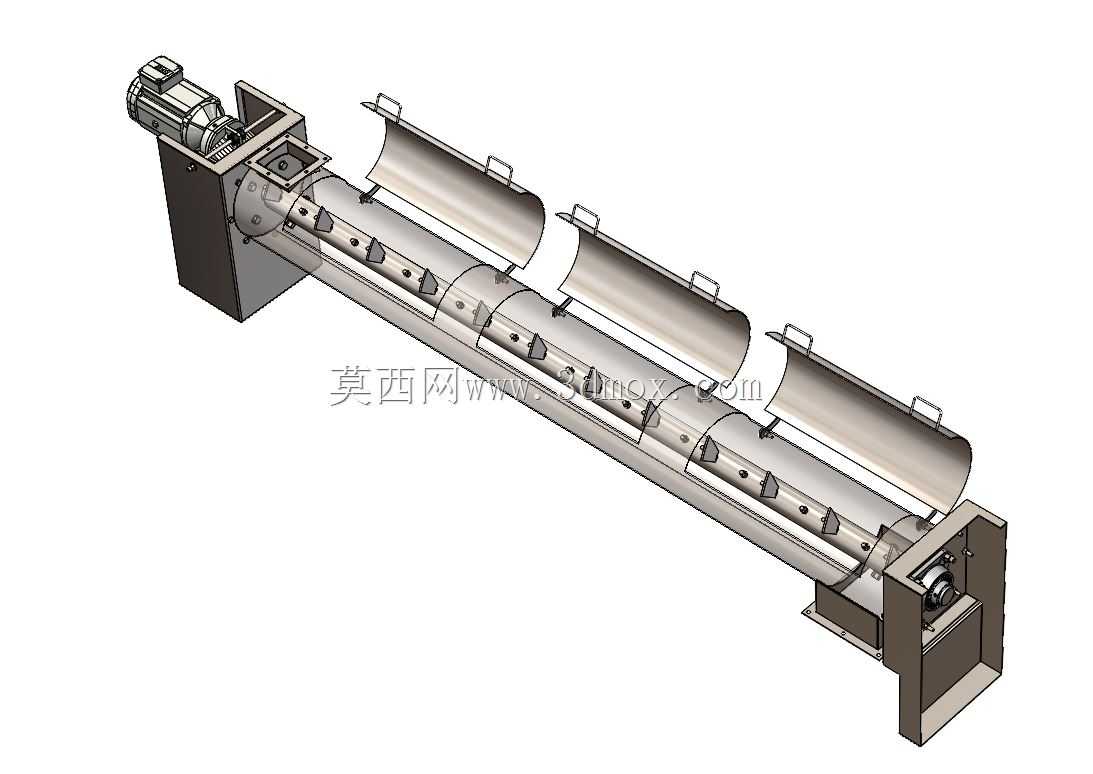

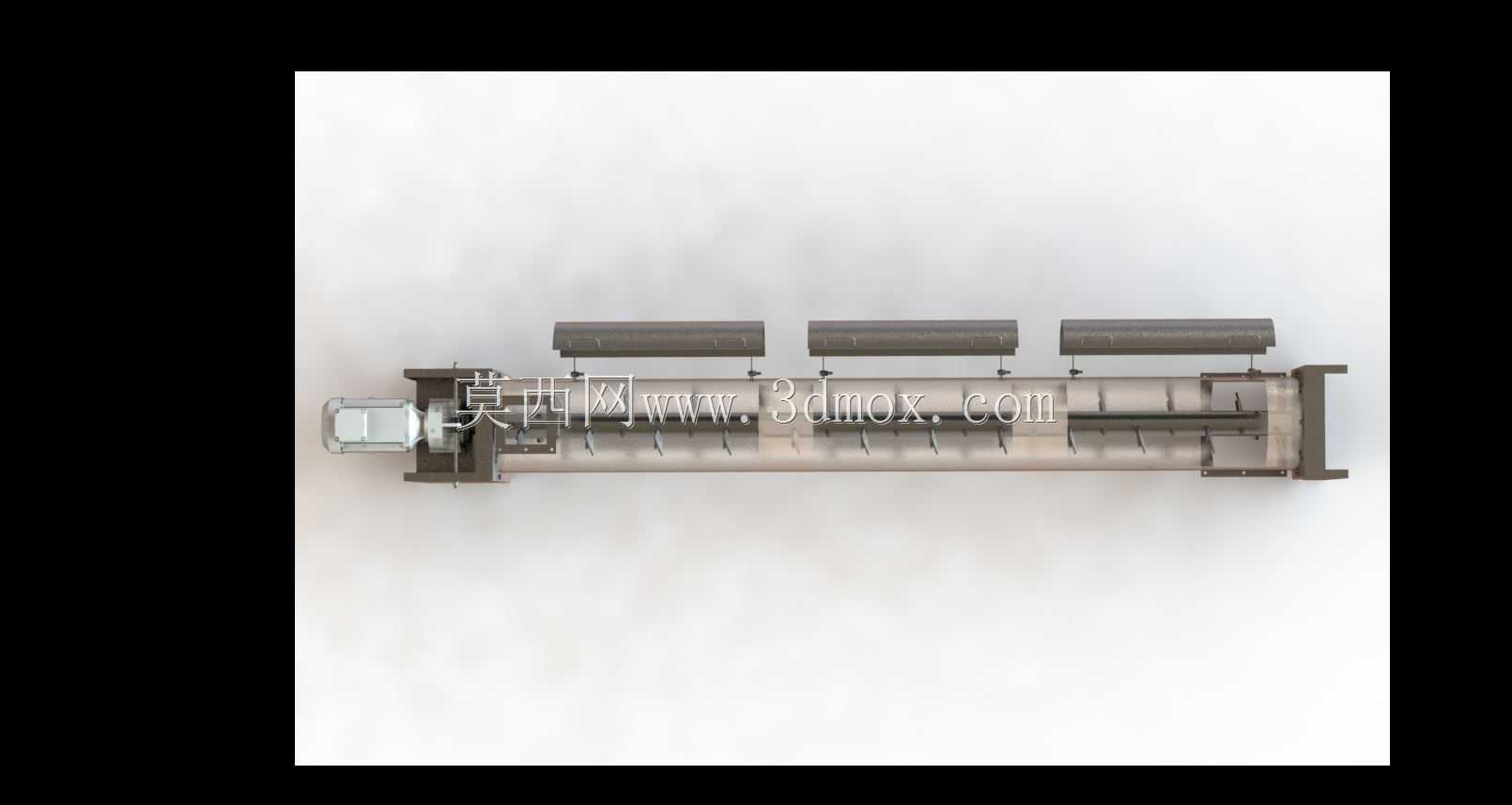

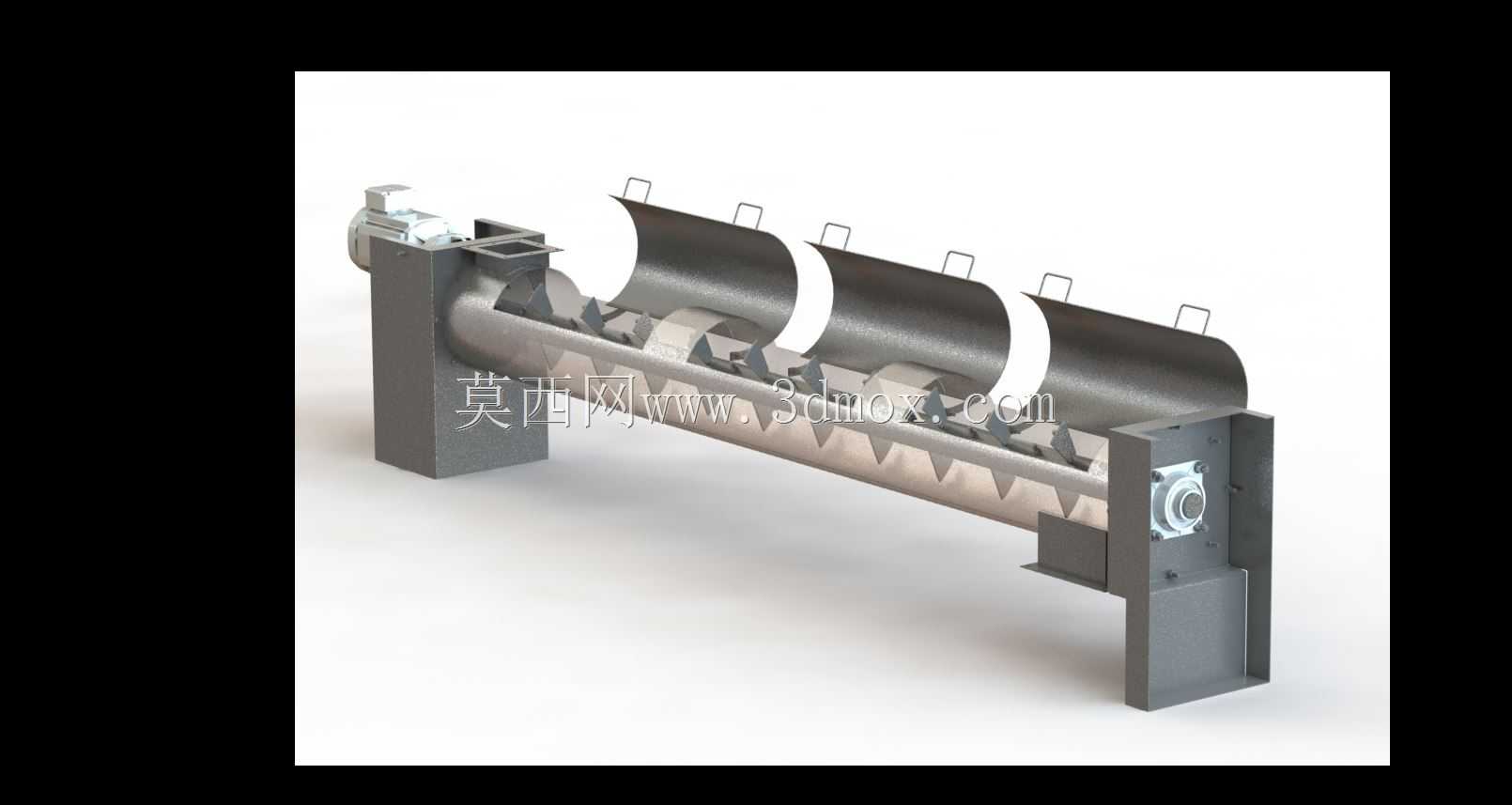

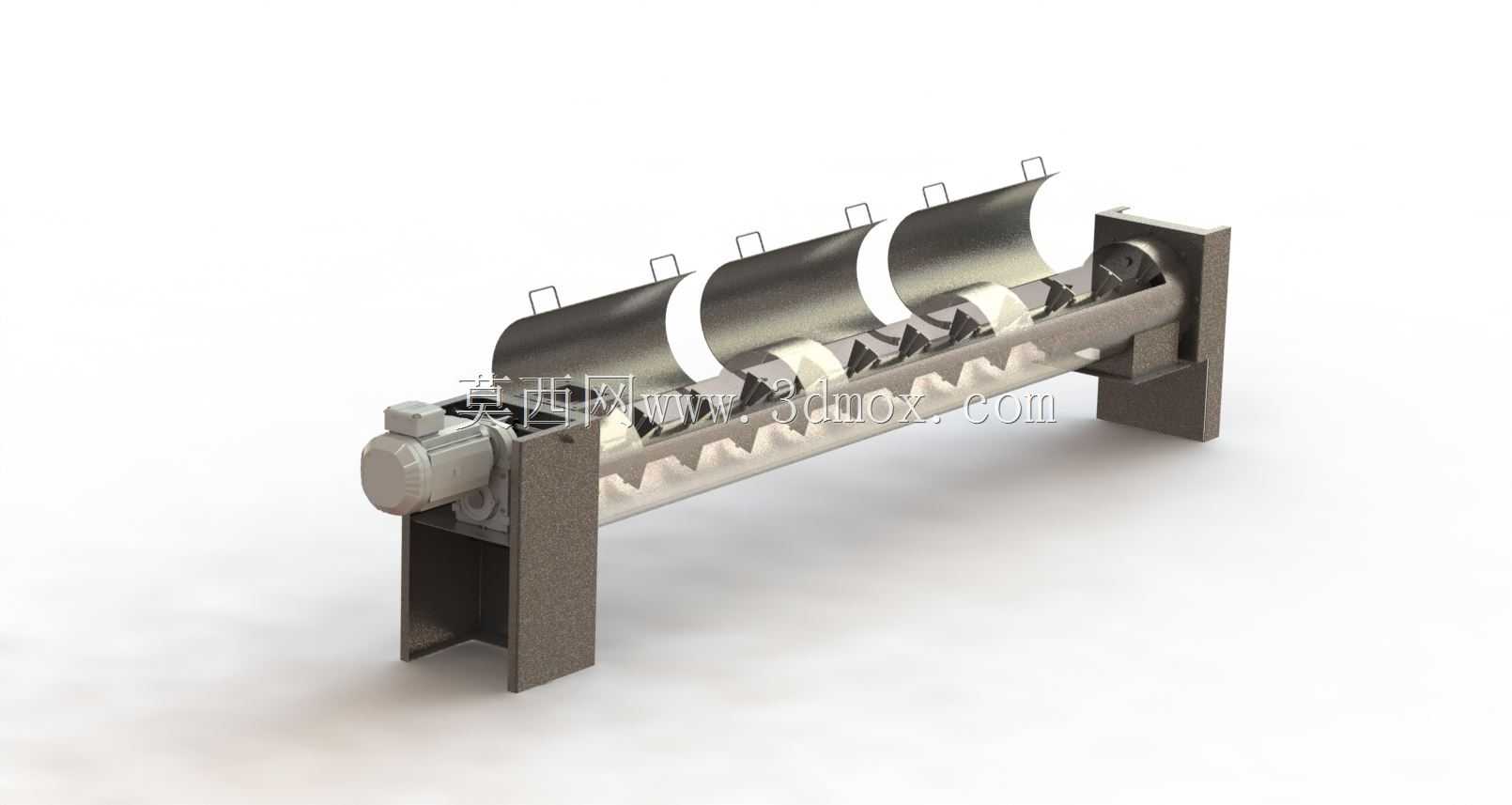

卧式螺旋燕麦加湿搅拌处理设备结构

该设备主要应用于燕麦精深加工生产线的原料预处理工段，在燕麦压片、制粉等核心工序前完成精准加湿调质作业，也可适配其他谷物类原料的水分调节需求，是粮食加工领域保障成品口感、提升后续加工稳定性的关键配套设备。在实际生产场景中，干制燕麦原料从设备一端的进料口进入筒体内腔，在螺旋输送结构的推动下沿筒体轴向缓慢移动，过程中筒体内布置的雾化喷淋组件会根据原料流量、初始水分值精准喷入定量雾化水，配合螺旋叶片的翻动搅拌，让每一粒燕麦都能均匀接触水雾，避免局部过湿结块或者加湿不足的问题，最终达到工艺要求的含水率后从另一端出料口排出，直接衔接下一道加工工序。从功能特性来看，该设备采用连续式作业设计，相较于传统批次式加湿设备，无需频繁停机进料出料，能够匹配规模化生产线的连续生产节奏，处理效率稳定；筒体上设置多段可开启的弧形上盖，日常生产中可以快速开盖观察内部原料加湿状态，清理残留物料或者检修内部喷淋、输送组件时无需整体拆解设备，大幅降低运维难度；两端的传动与支撑结构做了密封防护设计，避免物料、水汽渗入轴承部位造成部件磨损，延长设备连续运行的无故障周期。设计过程中，整体采用卧式长筒体布局，核心输送螺旋的螺距、叶片倾角经过反复适配调整，既保证物料在筒体内有足够的停留时间完成水分均匀渗透，又不会出现物料滞留堵料的问题；驱动端采用减速电机直连的传动方案，传动链路短、动力损耗低，输出转速适配燕麦物料的输送翻动需求，不会因转速过高造成燕麦颗粒破碎，影响成品品相；喷淋组件沿筒体轴向分段布置，每段喷淋量可独立调节，能够适配不同初始含水率、不同处理量的燕麦加工需求，设备适配性更强。安装边界方面，设备整体为卧式长条形结构，底部设置两个一体式安装支座，安装时只需将支座固定在平整的混凝土基础或者钢制平台上即可，无需复杂的预埋结构；两端的传动端、出料端预留了足够的操作维护空间，侧面开盖方向预留不小于筒体半径的操作距离即可满足日常开盖检修需求，进料口、出料口的法兰尺寸可对接上下游标准输送设备接口，能够快速嵌入现有粮食加工生产线，无需对原有产线做大规模改造。
