无动力90度右转料箱转向输送装置

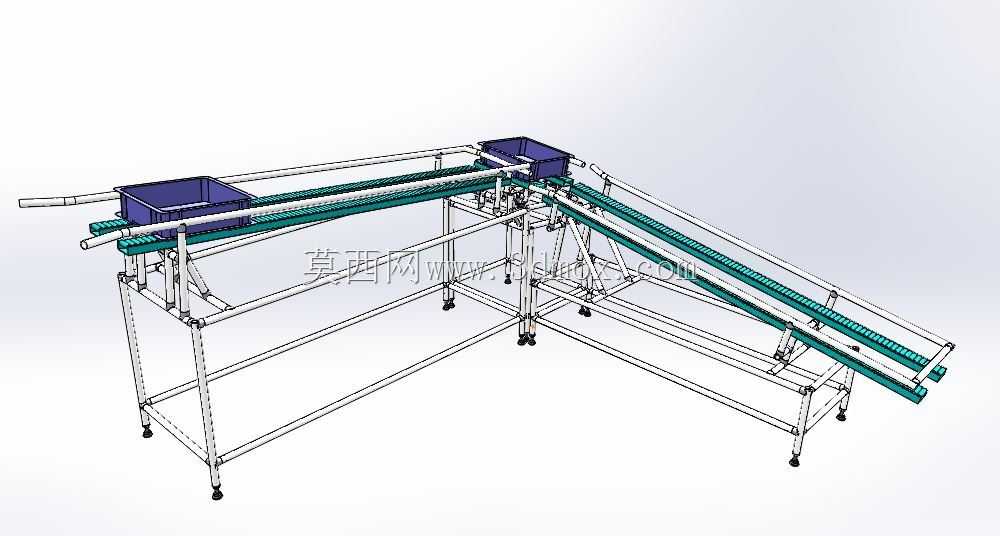

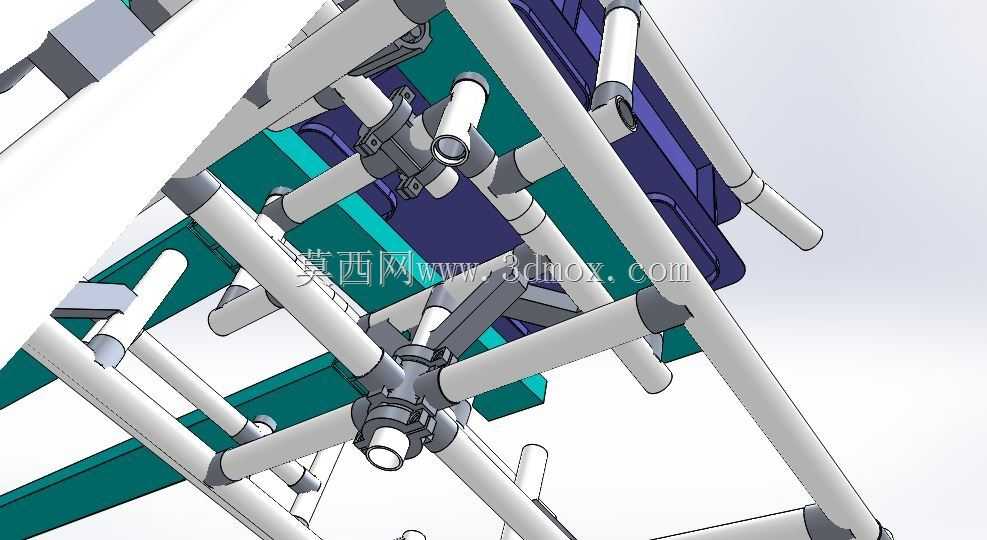

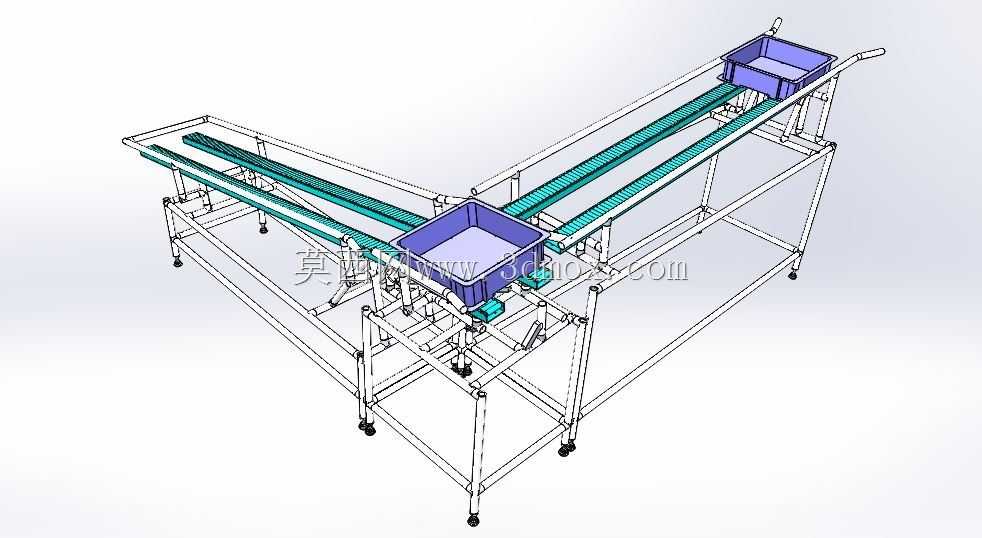

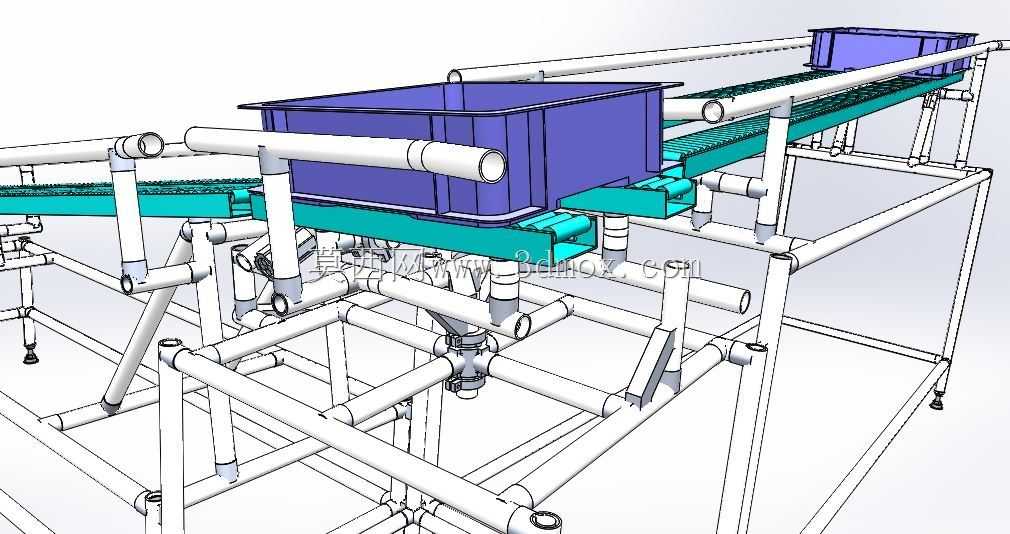

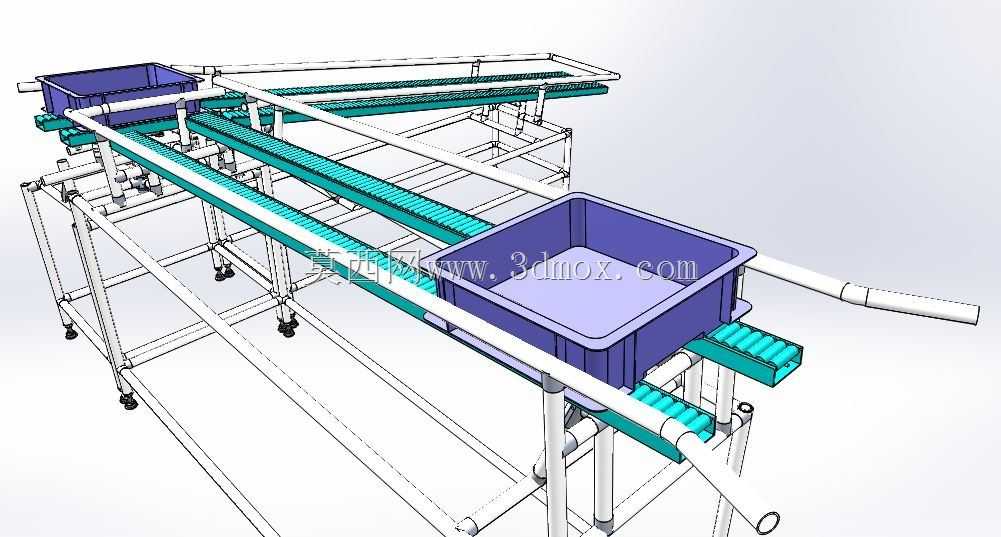

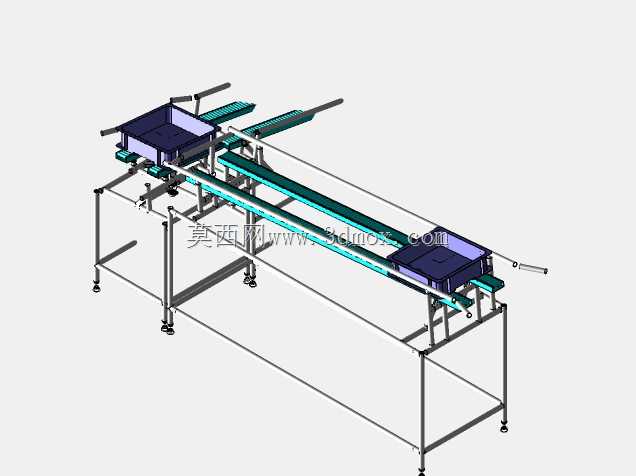

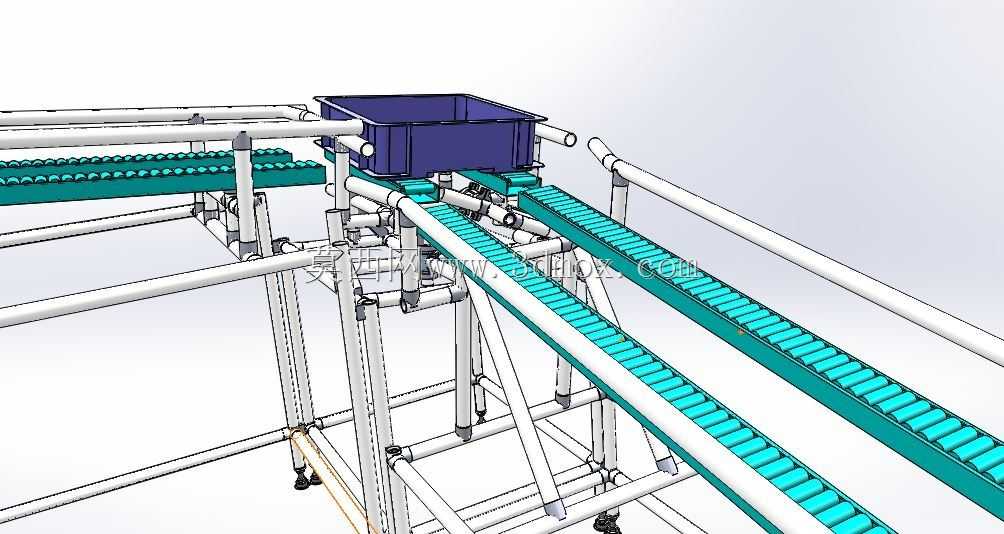

该无动力90度右转转向输送装置，主要应用于电商仓储、轻工制造、食品包装等行业的箱式物料输送场景，适配常规塑料周转箱、纸质包装箱等规整硬质箱体的直角转向输送需求，可直接嵌入现有直线输送线的转角节点，无需额外占用独立安装空间，解决传统转角输送需要额外配置动力转台、弯道皮带机带来的成本高、布线复杂、维护点位多的痛点。装置整体采用铝型材框架搭建，框架底部配置可调节高度的支撑脚轮，既可以通过脚轮实现整线的快速移位调整，也可以通过脚轮的调节螺杆完成输送面水平度校准，适配不同高度的上下游输送线对接需求，整体安装边界可根据现场输送线宽度灵活调整支腿间距，无需对现有车间地面做预埋或特殊处理。装置的核心功能是完全依靠重力与机械结构实现料箱的90度右转换向，全程无需接入电力气源，也无需配置额外的传感检测与电控元件，当料箱沿直线输送段抵达转角位置时，会顺着预设的导向斜面自然滑入垂直方向的输送段，过程中料箱姿态自动校正，不会出现卡滞、倾翻、掉箱的问题，输送过程平稳无冲击，不会对箱内装载的易碎、易损货品造成磕碰损伤。设计过程中充分考虑了无动力场景的可靠性，输送面采用窄带式辊道组合结构，直线段与转向段的辊道高度差经过反复校核，既保证料箱依靠重力获得足够的转向滑行动力，又避免高度差过大导致料箱滑落速度过快产生撞击，导向部位采用圆弧过渡结构，所有与料箱接触的边缘都做了圆角钝化处理，减少料箱通过时的摩擦阻力与表面磨损。装置的整体外形呈直角布局，两条输送臂的长度可根据现场接驳需求灵活调整，输送面宽度适配行业通用的标准周转箱尺寸，框架结构采用模块化拼接设计，所有连接部位都采用标准紧固件装配，后期维护时无需专用工具即可完成易损部件的更换，日常使用仅需定期清理辊道缝隙的杂物即可，无需额外的润滑、调校等维护操作，非常适合对成本控制严格、布线条件有限的中小型生产车间与仓储分拣场景使用，能够在极低的投入成本下完成输送线的直角转向布局，有效提升车间内部物料输送的流转效率，减少人工转角搬运转接的人力投入。
