空间交错轴施密特耦合传动机构

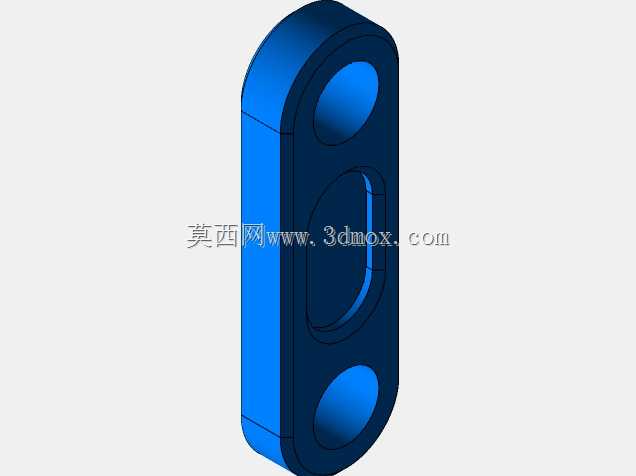

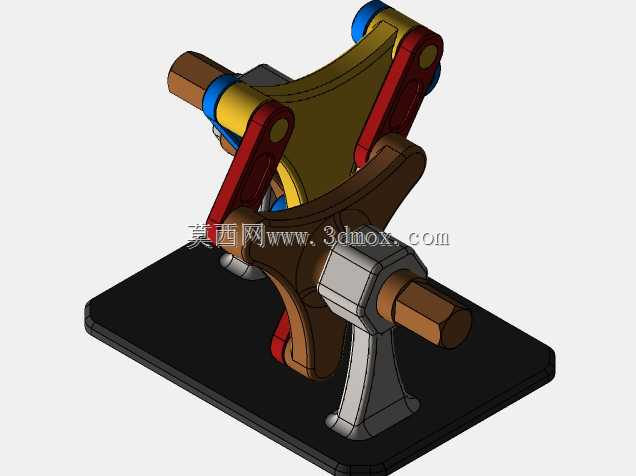

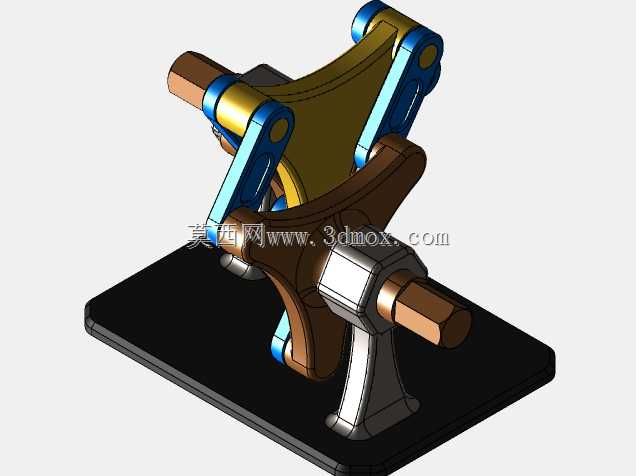

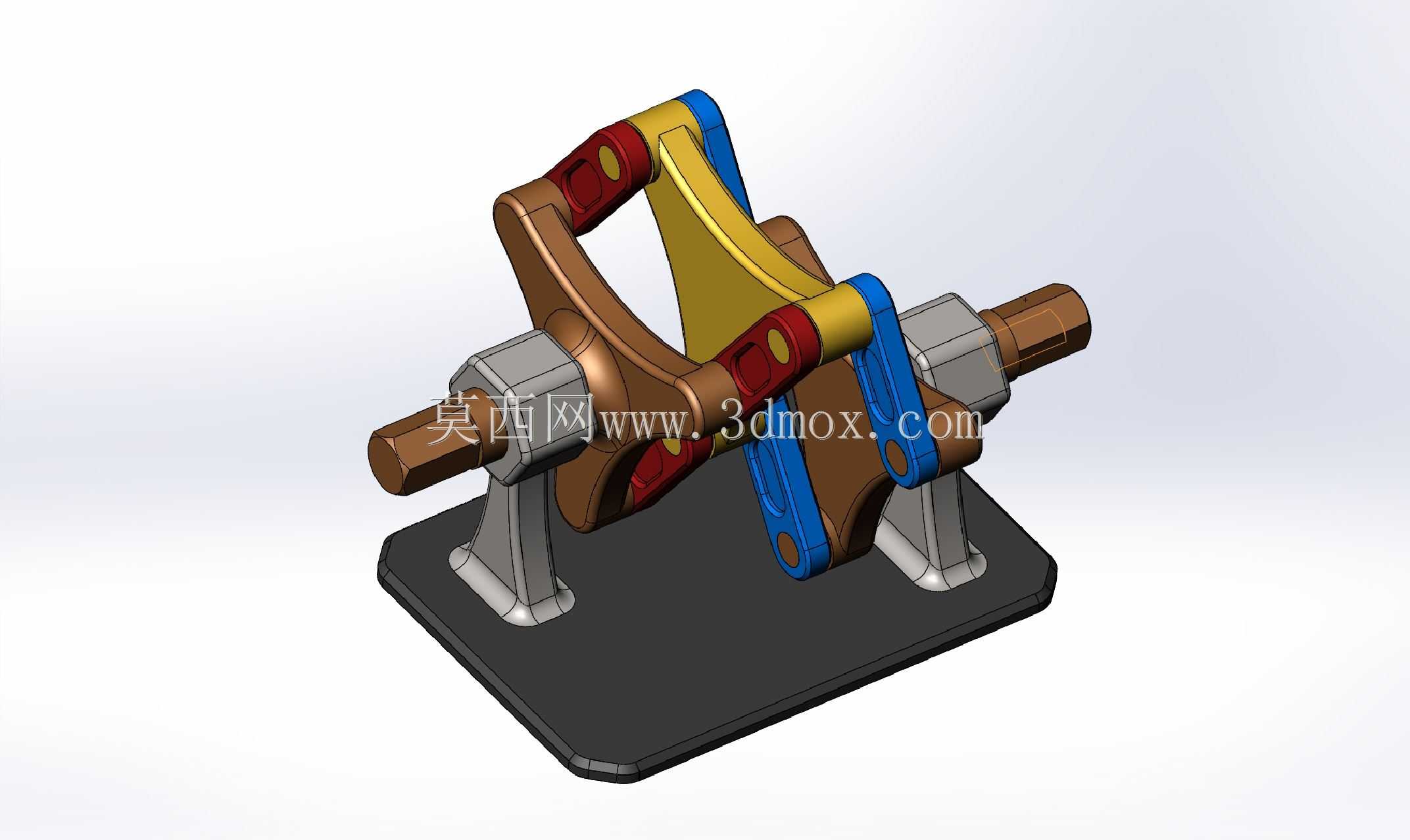

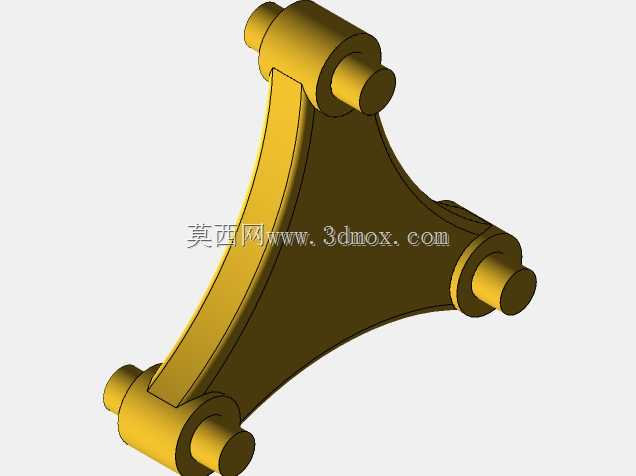

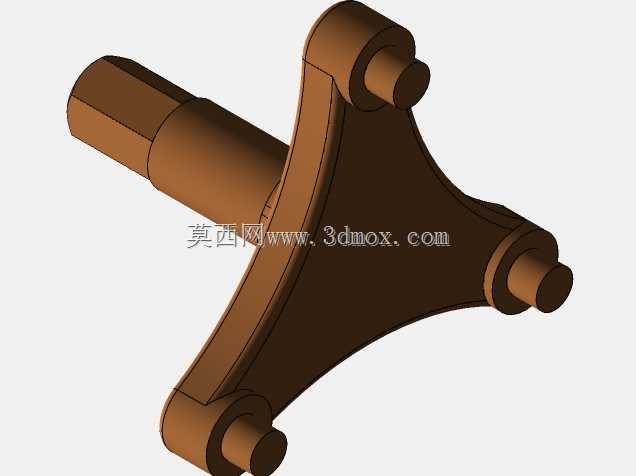

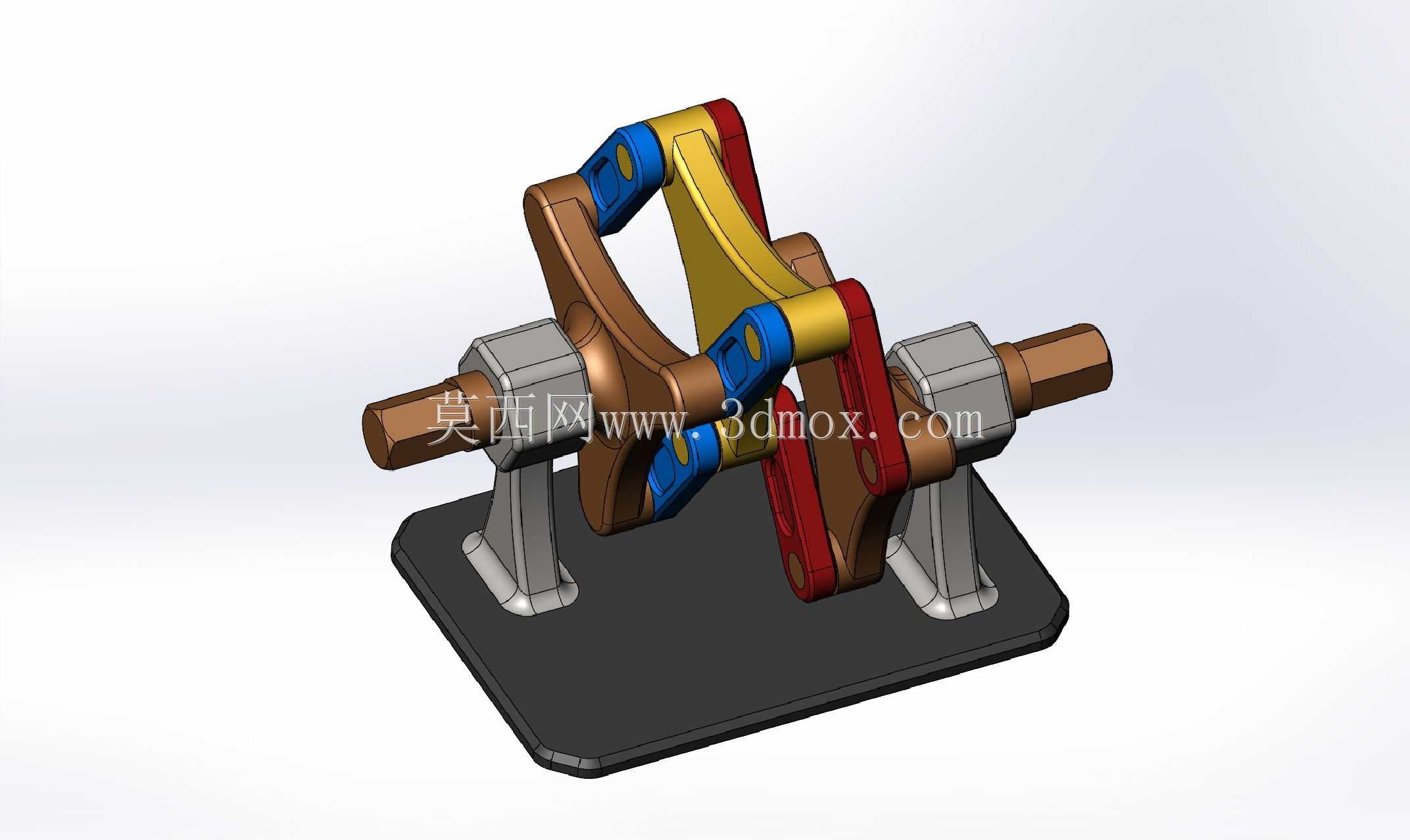

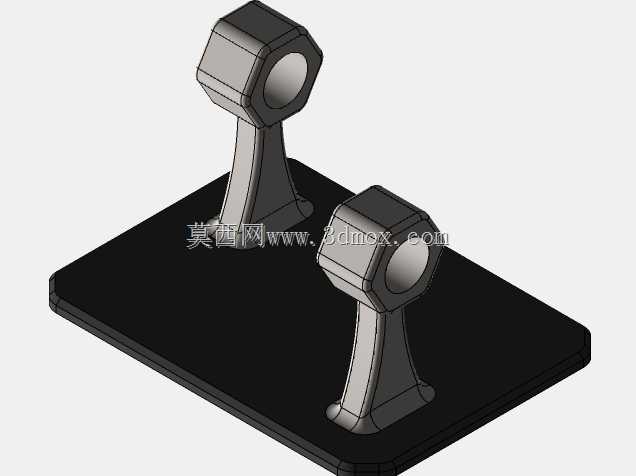

该施密特耦合传动机构主要应用于存在平行轴偏心距偏差的动力传输场景，常见于精密实验设备、可调轴距传动工位、教学演示教具以及小功率精密传动设备中，能够在输入轴与输出轴存在固定或动态变化的平行偏移量时，保持恒定的传动比传输旋转动力，不会因为轴间偏心产生传动比波动、附加冲击载荷或是传动卡滞问题，适配对传动平稳性有较高要求的小扭矩动力传递场景。整套机构采用对称式平行四边形连杆耦合结构设计，核心传动单元由三组互成120度夹角的耦合连杆、两组连接盘以及输入输出轴支座组成，输入轴与输出轴分别通过轴承座固定在一体化成型的安装底座上，轴端通过方形连接法兰与耦合盘刚性连接，三组耦合连杆两端分别通过铰接销轴与两侧耦合盘、中间浮动耦合盘连接，形成三组并联的平行四边形传动链路，当输入轴旋转时，铰接连杆会随轴间偏心距自适应调整空间位置，始终保持输入输出端的转角同步，即使两轴存在较大的平行偏移量，也能实现无间隙的等速传动，不会出现普通联轴器在大偏心工况下的附加径向载荷问题。设计过程中充分考虑了传动链路的受力均衡性，三组连杆沿圆周方向均匀排布，旋转过程中各铰接点的受力能够相互抵消，降低运转过程中的振动与噪音，铰接位置采用耐磨衬套结构，减少长期往复摆动带来的磨损，延长机构的使用寿命。安装底座采用带圆角的矩形平板结构，底部平整可直接通过螺栓固定在设备安装台面，两个轴承支座沿底座长度方向对称布置，预留了充足的轴端连接空间，输入输出轴端采用标准六角轴头结构，可直接与手轮、驱动电机或是负载端连接件对接，整体结构紧凑，所有运动部件均做了倒角处理避免尖锐棱角，既可以作为工业设备中的传动部件直接使用，也可作为机械原理教学的演示教具，直观展示平行轴等角速耦合传动的运动原理，帮助学习者理解空间连杆机构的运动特性。
