多工位复合凸轮联动操纵执行机构

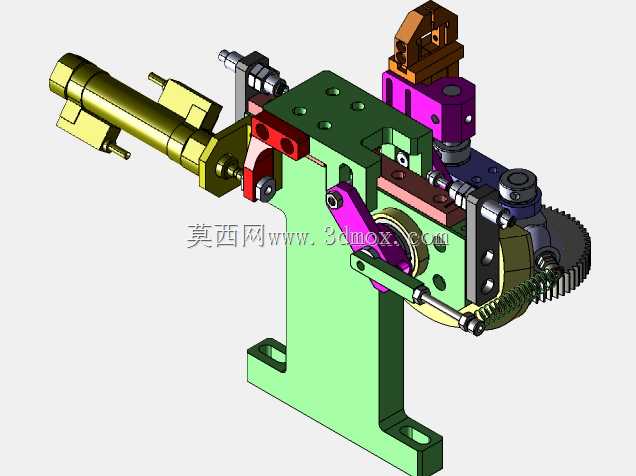

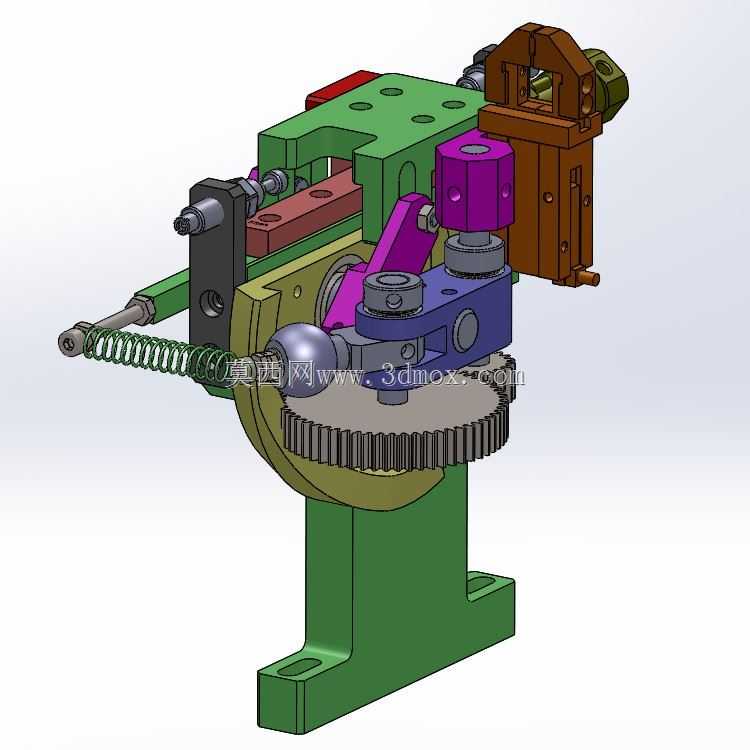

该凸轮联动操纵机构主要面向轻工自动化装配、小型专用机床进给控制、检测设备工位切换等场景设计，作为设备核心的动作执行与顺序控制单元，可将单一旋转输入转化为多组执行端的时序化直线往复、摆角切换动作，替代传统多气缸分散控制方案，大幅简化设备气路与电控逻辑，降低设备整体故障率与运维成本。机构整体采用立式安装布局，底部为带安装腰孔的L型铸造支撑座，可直接通过螺栓固定在设备安装基板上，安装腰孔预留了±5mm的位置调整余量，可适配不同设备的安装孔位偏差，整体安装边界紧凑，横向占用空间不超过220mm，纵向高度不超过180mm，可嵌入小型自动化设备的内部安装空间，不会额外占用设备外部操作区域。在功能设计上，机构下部集成大模数直齿传动齿轮作为动力输入单元，可与设备主轴的驱动齿轮直接啮合，接收旋转动力后传递至上部的盘形凸轮组；凸轮组轮廓经过多段曲线拟合设计，可按照预设的时序轨迹驱动上部多组摆臂与滑台动作，其中左侧集成圆柱复位弹簧的滑台可实现水平方向的定距往复推送，紫色摆臂组件可实现30度范围内的定角度摆动压合，上部绿色安装基座上的多组安装孔位可根据实际工艺需求加装夹爪、吸嘴、压头等不同执行端头，棕色模块化锁紧单元可在动作到位后实现机械锁止，避免工位偏移。设计过程中充分考虑了机构的运行稳定性与维护便捷性，各铰接转动位置均预留了润滑注油通道，可在不拆解机构的情况下完成日常润滑保养；各功能模块采用分体式螺栓连接设计，易磨损的凸轮接触块、摆臂销轴均可单独拆卸更换，无需整体报废机构；复位弹簧采用预压可调设计，可通过端部的调节螺母调整弹簧预紧力，适配不同负载下的复位需求，避免出现复位卡滞或冲击力过大的问题。机构各运动副之间均设计有合理的配合间隙，既保证运动过程无卡滞，又将传动间隙控制在0.02mm以内，保证工位重复定位精度满足精密装配、检测类设备的工艺要求，可在每分钟60次循环的工作节拍下长期稳定运行，不会出现动作时序错乱或结构疲劳损坏的问题。
