20x20规格V型槽挤压铝型材结构

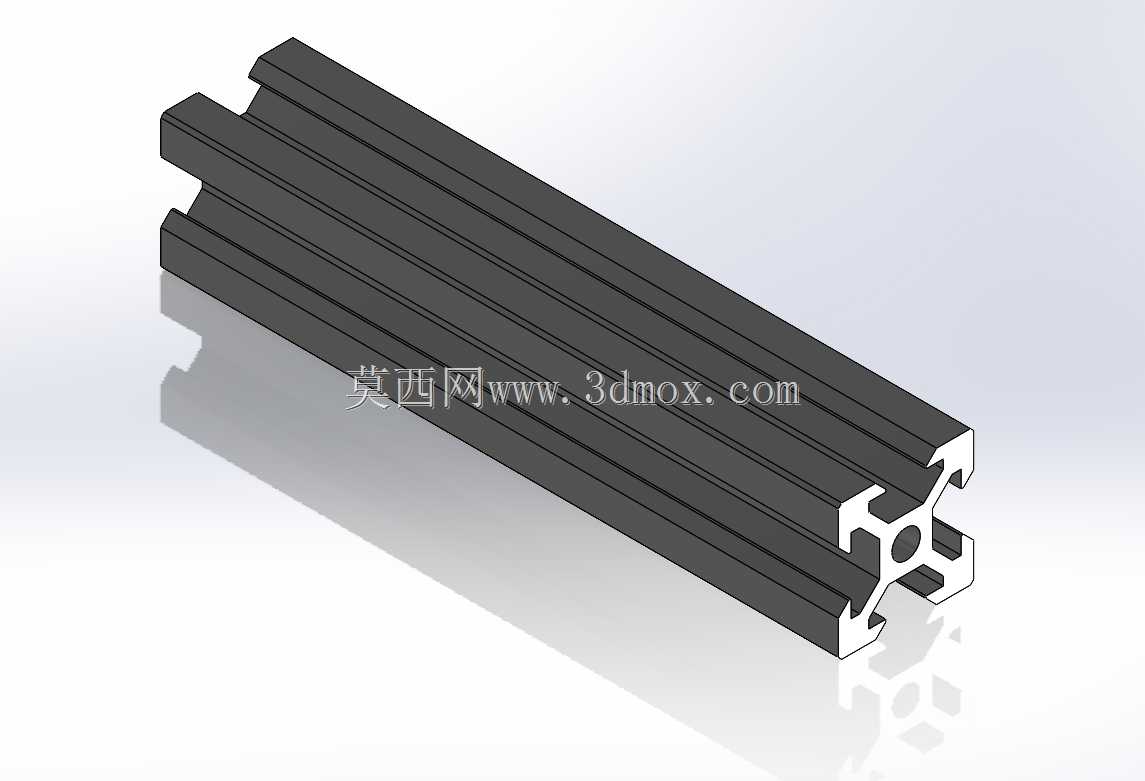

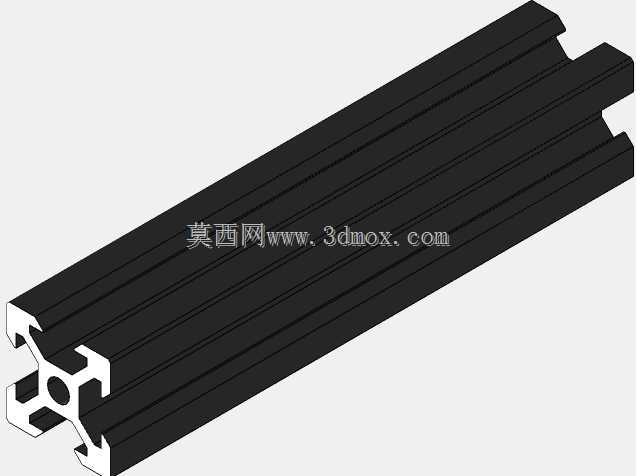

这款V型槽挤压铝型材是桌面级3D打印设备运动框架的核心基础构件，也可广泛应用于小型自动化检测设备、桌面式点胶工装、轻型线性滑台、教学实验实训台等需要搭建轻量化刚性支撑结构的场景中。在实际设备运行过程中，这类型材承担着承载运动组件、固定功能模块、保障运动轨迹直线度的核心作用，其截面的V型槽结构可直接配合V型滚轮实现无额外导轨的线性运动，大幅降低小型设备的装配复杂度与整体制造成本。从功能特性来看，该型材采用铝合金挤压成型工艺制作，材质本身具备重量轻、刚性好、不易锈蚀、加工余量小的优势，截面四周对称分布的V型槽既可以作为运动滚轮的行走轨道，也可作为T型螺母的安装槽位，方便使用者在型材任意位置加装固定各类功能配件，无需在型材表面额外打孔攻丝，大幅提升框架搭建的灵活度。在设计思路上，这款型材采用20x20mm的正方形对称截面，四条棱边位置的V型槽角度经过精准匹配，可适配市面上通用规格的V型滚轮组件，型材中心位置设计有圆形安装通孔，既可以减轻型材自身重量，也可穿入线材、气管等管线，让设备整体布线更加整洁美观；型材壁厚经过合理优化，在保证整体抗弯、抗扭刚性满足桌面级设备使用需求的前提下，尽可能降低材料用量，控制构件自身重量。从外形尺寸与安装边界来看，这款型材截面外轮廓尺寸精准控制在20mm×20mm，单根型材可根据实际使用需求裁切为任意长度，相邻型材之间可通过配套的角码、端面连接板实现快速拼接，V型槽的安装基准面经过精度校准，装配后可保证运动组件的行走直线度控制在合理误差范围内，不会出现运动卡顿、偏移的问题；型材的安装槽位尺寸适配标准M3、M4规格的T型螺母，可直接固定市面上常见的3D打印机挤出头、热床、限位开关等标准配件，无需额外定制转接件，能够大幅缩短设备的组装调试周期。这类挤压铝型材相比传统的方管焊接框架，具备装配精度高、拆装调整方便、外观整洁统一的优势，非常适合小批量定制化的轻型自动化设备搭建使用，使用者可根据自身的设备布局需求，灵活组合不同长度的型材，搭建出符合实际使用需求的支撑框架结构，在保证结构刚性的同时，兼顾设备的美观性与后期改造升级的便利性。
