带数码显示的可调降压电源转换模块

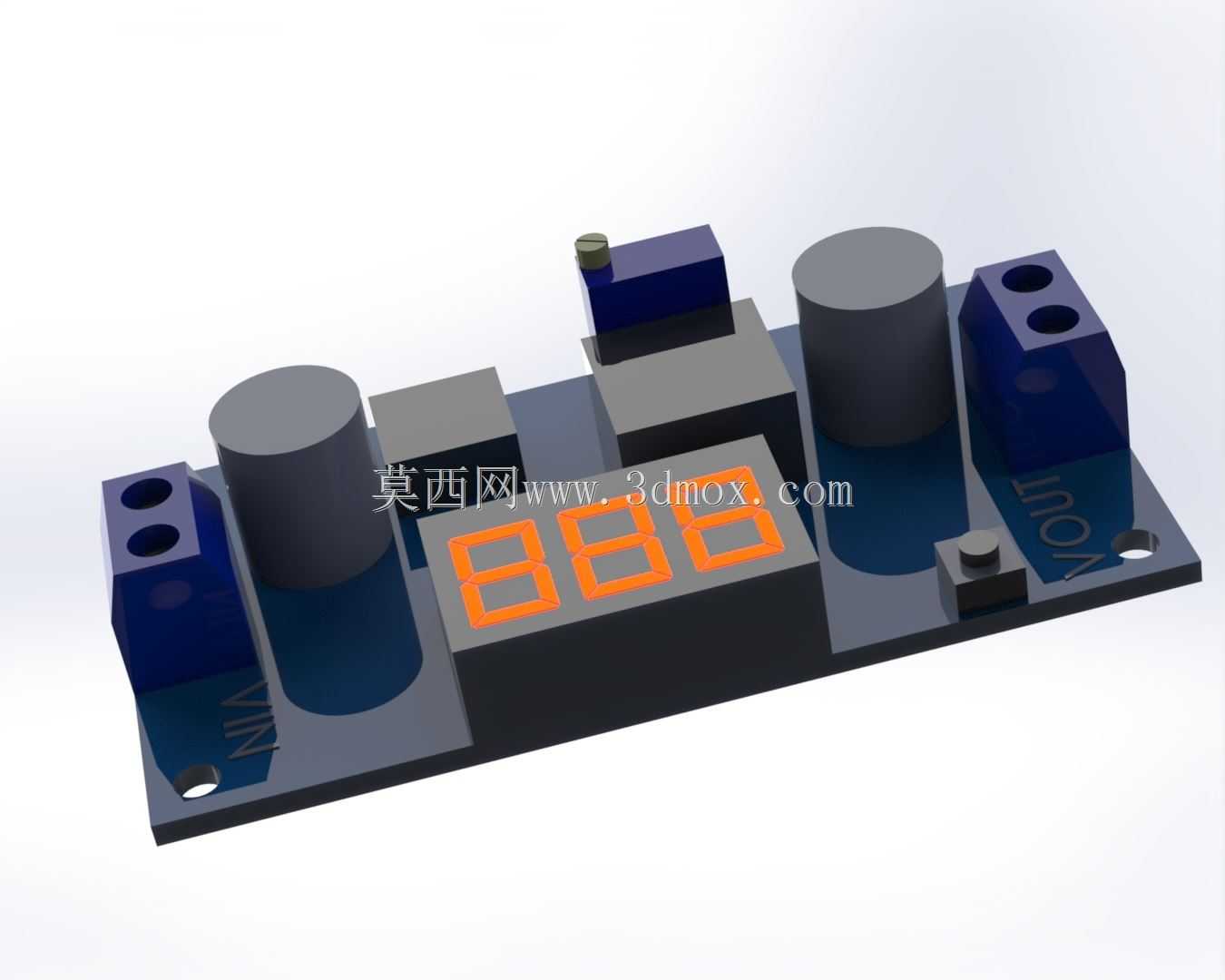

　　这款降压转换模块在桌面测试工装、小型嵌入式设备供电、学生电子竞赛作品供电、低压工控信号回路供电等场景中十分常用，核心作用是将较高的直流输入电压稳定转换为可按需调节的低压直流输出，替代传统不可调的固定输出稳压模块，省去更换不同规格电源模块的麻烦。模块正面集成三位共阳数码管作为电压显示单元，可实时显示当前输出电压数值，无需外接万用表即可快速确认输出电压档位，调试过程中能直观判断电压调节是否到位，减少调试时的接线复杂度。模块自带复位按键，可在输出异常、负载短路触发保护后快速复位恢复输出，不用断开输入电源重新接线，提升现场调试的操作效率。

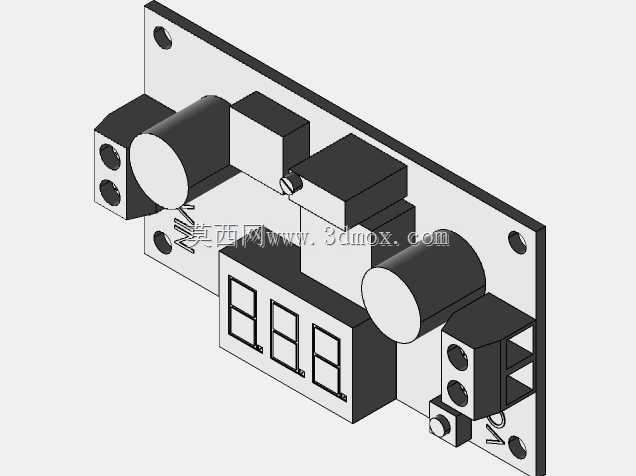

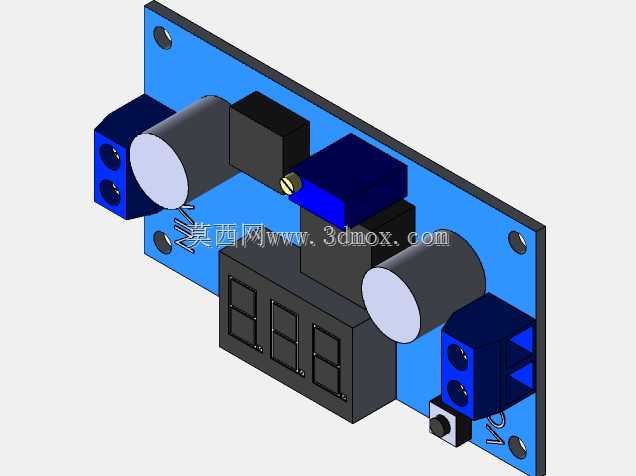

　　设计过程中优先考虑了PCB布局的散热合理性，两个大尺寸电解电容分别布置在输入、输出回路的近端，尽可能缩短功率回路的走线长度，降低大电流工况下的线路压降与纹波干扰；功率调整元件布置在PCB板边缘位置，预留了加装小型散热片的空间，长时间带载工作时热量可快速散出，避免高温导致的输出电压漂移。数码管布置在PCB板靠前的居中位置，安装到设备面板后显示区域刚好对准面板开窗位置，无需额外延长接线即可让操作人员清晰读取数值。电位器调节旋钮布置在数码管侧边，调节时手部不会遮挡显示区域，可边调节边观察数值变化，精准调整到目标输出电压。

　　模块的输入输出端采用螺丝式接线端子，端子开孔朝向PCB板外侧，接线时无需在模块上方预留操作空间，可直接从侧边插入导线拧紧固定，适合在紧凑的设备内部腔体内安装。PCB板两侧预留了两个对称的安装固定孔，孔径适配M3规格的固定螺丝，安装时可通过铜柱将模块固定在设备内部的安装平面上，固定孔与周边元件保持了足够的安全绝缘距离，避免螺丝接触元件引脚引发短路。模块整体尺寸控制在紧凑范围内，板上最高元件为电解电容，高度不超过15mm，安装时仅需在腔体内部预留20mm的垂直高度空间即可，不会与周边其他板卡、结构件产生干涉。

　　输出电压调节范围覆盖常用的低压直流供电档位，可满足单片机、传感器、小型直流电机、数码管阵列等常见低压负载的供电需求，调节精度控制在0.1V级别，配合数码管的显示精度，可满足绝大多数对电压精度要求不苛刻的低压供电场景。模块自带基础的过流保护逻辑，当输出端负载电流超过设计阈值或出现短路时，会自动切断输出，避免后端负载过流损坏，也防止前端供电电源被短路故障拉垮。PCB走线时功率回路与信号显示回路做了基础的分区布局，大电流走线做了加宽处理，可承载额定工况下的持续电流，不会出现走线过热的问题。数码管的驱动电路做了限流处理，长时间点亮不会出现过亮烧损的问题，显示亮度适中，在室内常规光照环境下可清晰读取数值，不会因为亮度过高产生刺眼的问题。
