CR10型3D打印机X机架挤出机安装金属支架

　　在桌面级FDM3D打印设备的X轴运动系统中，挤出机的安装定位精度直接决定了耗材送进的稳定性与打印成型的尺寸公差，这款适配Creality CR10机型的金属板支架，正是承担挤出机组件与X轴机架连接固定的核心结构件。从实际装机场景来看，该支架安装于X轴运动滑台的侧方安装位，替代原有塑料支架易出现的形变、开裂问题，金属材质的刚性表现可有效抵消挤出机送料过程中产生的往复反作用力，避免长时间打印作业后支架出现蠕变偏移，导致挤出头定位失准、打印层纹错位等常见故障。

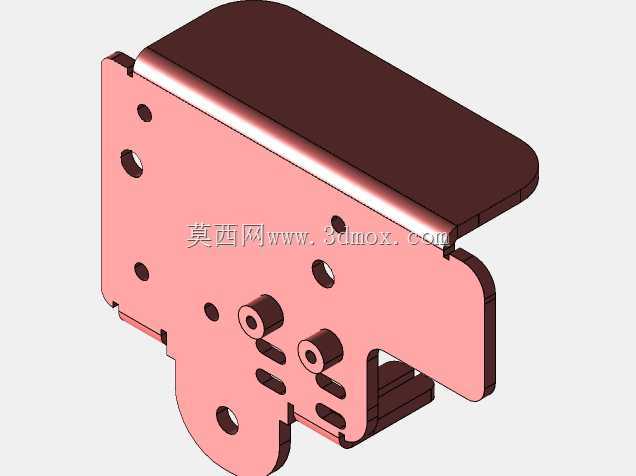

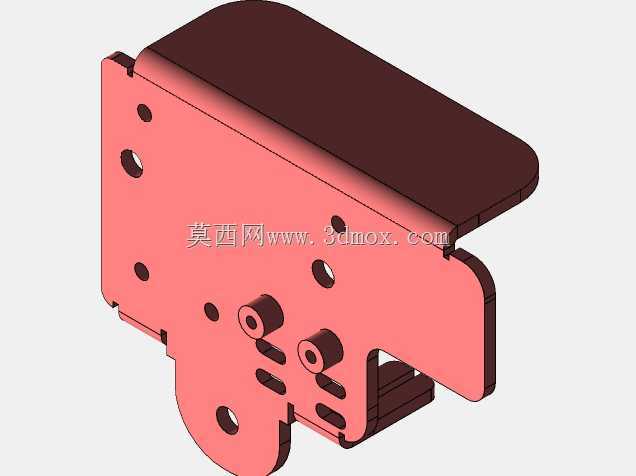

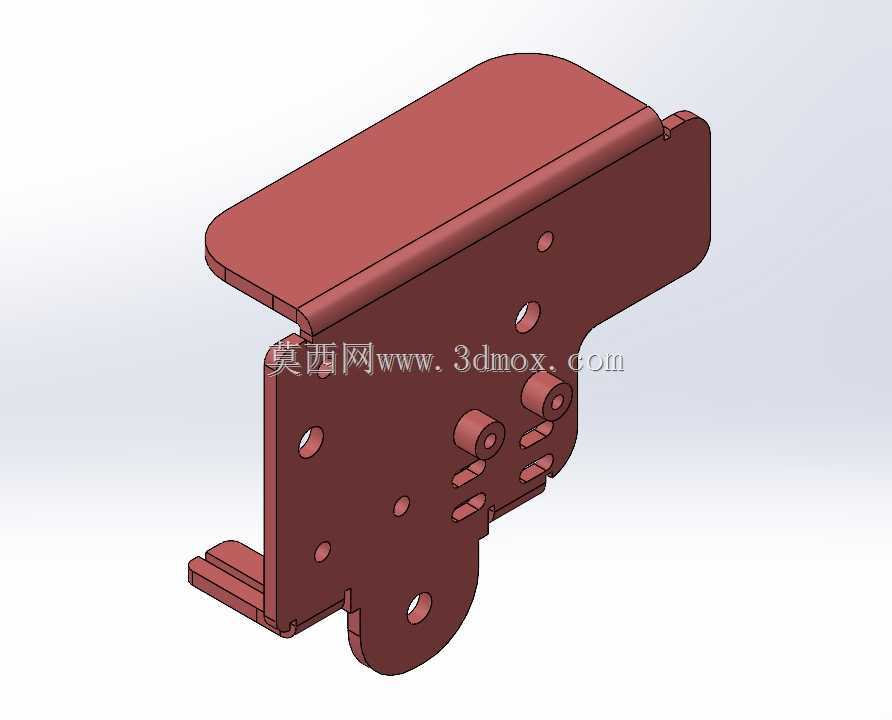

　　从结构设计逻辑来看，该支架采用一体化钣金折弯成型工艺，主体为L型折边结构，顶部水平折边贴合X机架的上沿安装面，垂直立板作为挤出机组件的主要承载面，底部延伸的折边则卡入X机架的侧方定位槽，形成三面贴合的安装约束，无需额外增加定位销即可实现快速预装，减少装配环节的调整工时。立板表面分布的多组安装孔位，分别对应挤出机步进电机、送料齿轮组件、散热风扇以及线材固定座的安装点位，孔位间距严格匹配CR10机型原厂挤出组件的安装尺寸，可直接替换原有支架无需二次打孔修改，降低改装门槛。

　　在功能特性层面，支架立板上预留的多组腰型调节孔，可支持挤出机安装高度的微调，适配不同长度的挤出头热端组件，满足用户更换不同流量规格喷嘴、加装硅胶隔热套后的安装间隙调整需求；侧面凸起的两组圆柱定位柱，用于卡合送料机构的惰轮臂转轴，保证送料齿轮与耗材的啮合压力稳定，避免送料打滑、耗材挤出量不足的问题。支架边缘做了折弯翻边处理，既提升了整体钣金件的结构刚性，减少薄板受力后的震颤幅度，也可避免安装过程中锐边划伤线材或操作人员手部。

　　从安装边界尺寸来看，该支架整体宽度匹配CR10机型X机架的2020铝型材安装面宽度，垂直方向的安装高度不会超出X轴滑台的运动行程边界，不会在X轴左右移动过程中与机架两侧的限位块、同步带张紧机构产生干涉；支架整体厚度控制在2mm，既保证了足够的结构强度，也不会过多增加X轴滑台的运动负载，避免X轴步进电机驱动负载过大导致的丢步、运动异响问题。在实际装机测试中，该支架可承受挤出机持续高速送料产生的振动，连续百小时打印作业后支架无明显形变，挤出头定位精度保持在原厂设计公差范围内，送料稳定性相比原厂塑料支架有明显提升，尤其在打印大填充率、高挤出速度的模型时，可有效减少因支架形变导致的耗材挤出不均、层间粘接不牢等问题。

　　设计过程中充分考虑了桌面级3D打印机的改装兼容性，除了适配原厂CR10挤出机组件外，立板上预留的额外安装孔位也支持加装近程挤出改装套件、BLTouch自动调平传感器支架等常用改装配件，用户无需重新打孔即可完成拓展升级，兼顾了原厂替换与改装升级的双重需求。支架表面做了氧化喷塑处理，可抵御打印过程中产生的少量耗材挥发物附着，日常清洁维护时仅需用无尘布擦拭即可，不会出现锈蚀、掉漆等问题，长期使用的外观一致性较好。
