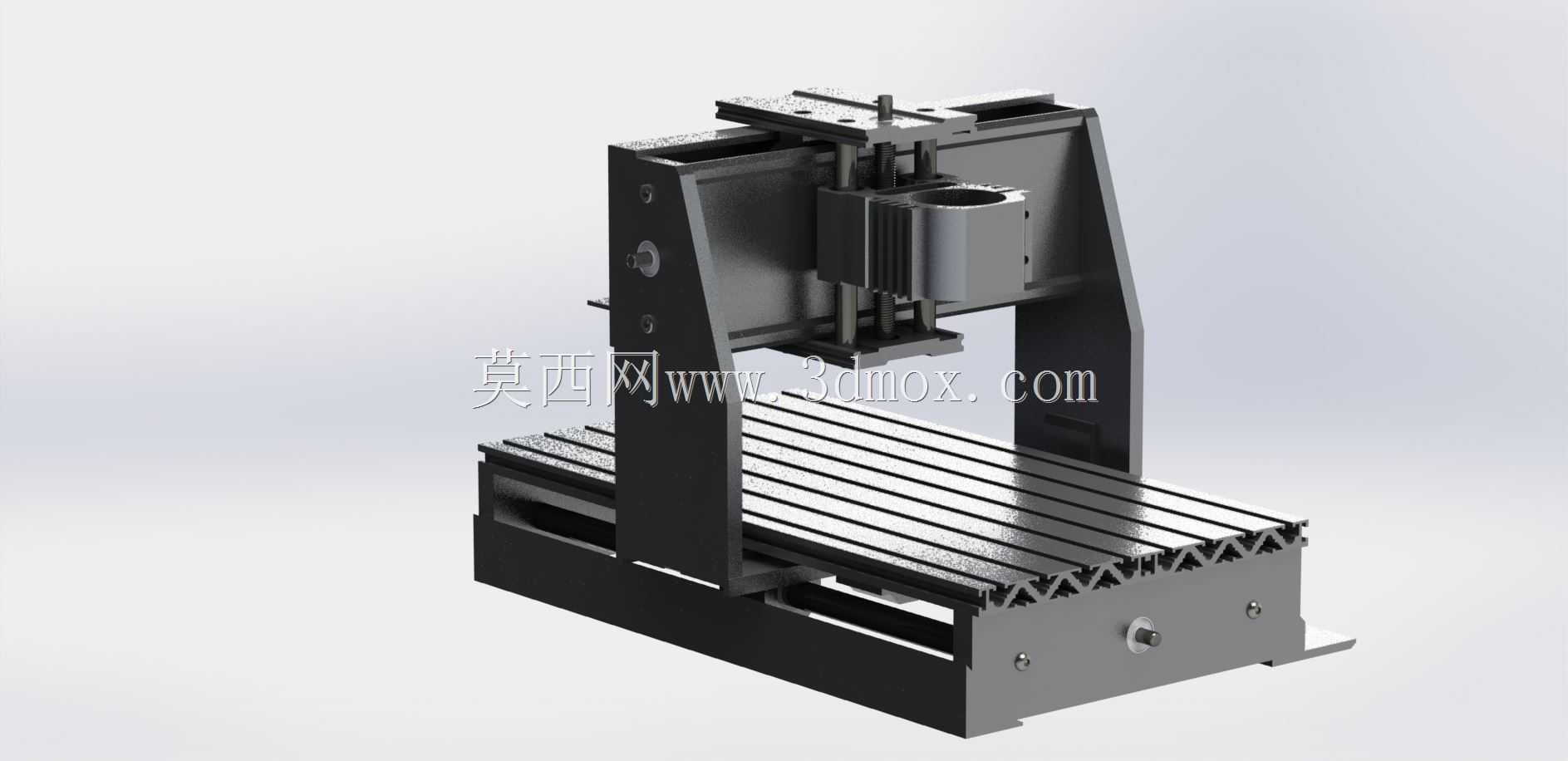

小型龙门式CNC3020T数控雕刻机结构

这款小型龙门式数控加工设备，主打桌面级轻量化加工场景，常见于个人DIY工坊、小型文创加工门店、电子爱好者工作室以及教学实训场景，能够满足小尺寸工件的雕刻、铣削、钻孔等轻负荷加工需求，适配亚克力、软铝、PCB覆铜板、实木、密度板等多种常见加工材料，可完成定制印章、小型标牌、电路板制样、工艺摆件雕刻、小型零件精密修型等常见加工任务。设备采用经典龙门动梁式结构设计，整体框架以铝型材搭配钣金件拼接而成，在保证结构刚性满足轻加工需求的同时，大幅压缩了设备整体自重与占地面积，无需专门的重型设备安装基础，普通平整工作台面即可放置使用。从结构设计逻辑来看，该设备将Y轴传动组件集成于底部基座，工作台面采用带T型槽的铝型材台面，方便用户通过压块、夹具快速固定待加工工件，台面上的平行槽位可适配多种通用工装夹具，无需额外定制安装接口；X轴传动组件搭载于两侧立式支撑臂之间，Z轴主轴滑台挂载于X轴滑座上，三轴传动均采用直线导轨搭配丝杆的传动组合，能够保证运动过程中的平顺性与定位精度，满足小型工件的加工精度要求。设备的主轴安装位采用标准夹装结构，可适配常见的风冷高速主轴，用户可根据自身加工需求更换不同功率的主轴组件，拓展加工能力范围。两侧立式支撑臂采用加厚钣金折弯成型，通过紧固件与底部基座刚性连接，能够减少主轴高速切削过程中的结构震颤，提升加工表面的光洁度。从安装边界来看，该设备整体尺寸紧凑，横向跨度适配300mm级别的X向行程，纵向Y向行程覆盖200mm加工范围，Z向行程可满足100mm以内高度工件的加工需求，整体占地尺寸不超过普通家用书桌的可用台面范围，搬运与安装都十分便捷。设备的走线槽位均预留于框架型材的槽道内部，既能够避免加工过程中切屑、冷却液飞溅损伤线缆，也能让设备整体外观更加整洁规整，减少外置走线带来的操作干扰。该框架结构预留了充足的改装拓展空间，用户可根据自身使用需求加装吸尘罩、冷却管路、对刀仪等辅助配件，无需对主体框架进行破坏性改造，适配不同用户的个性化加工使用需求。
