铝型材框架V型槽数控雕刻加工设备

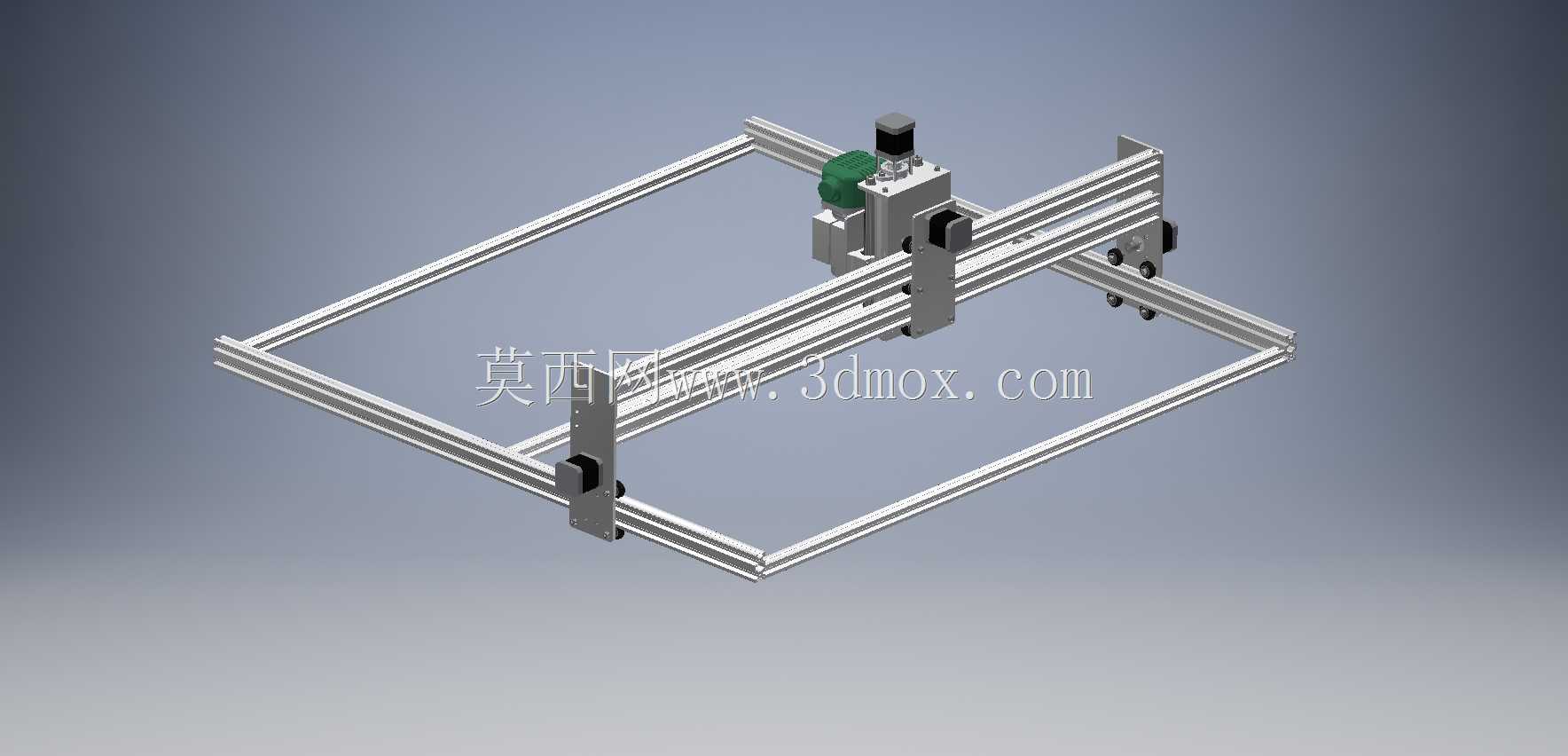

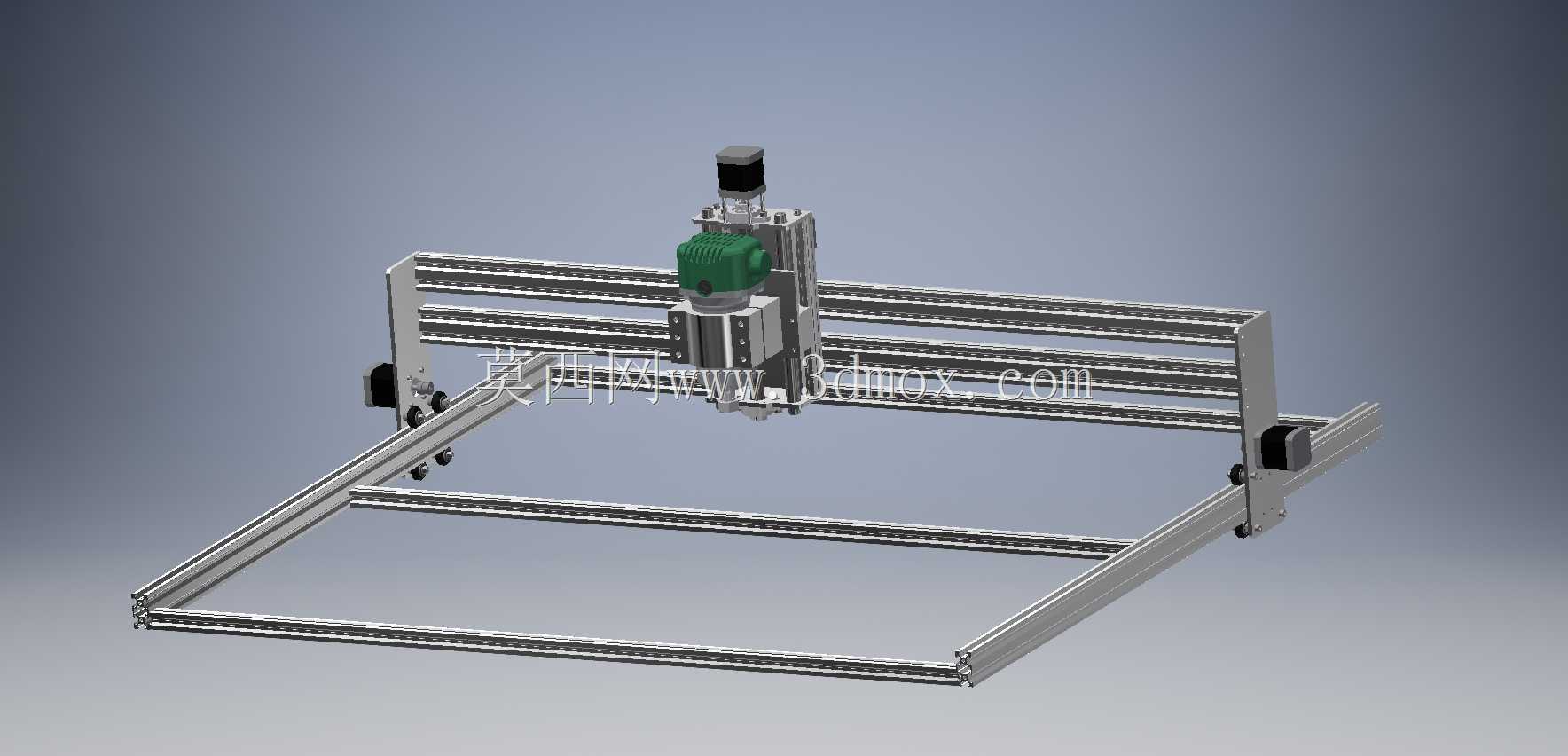

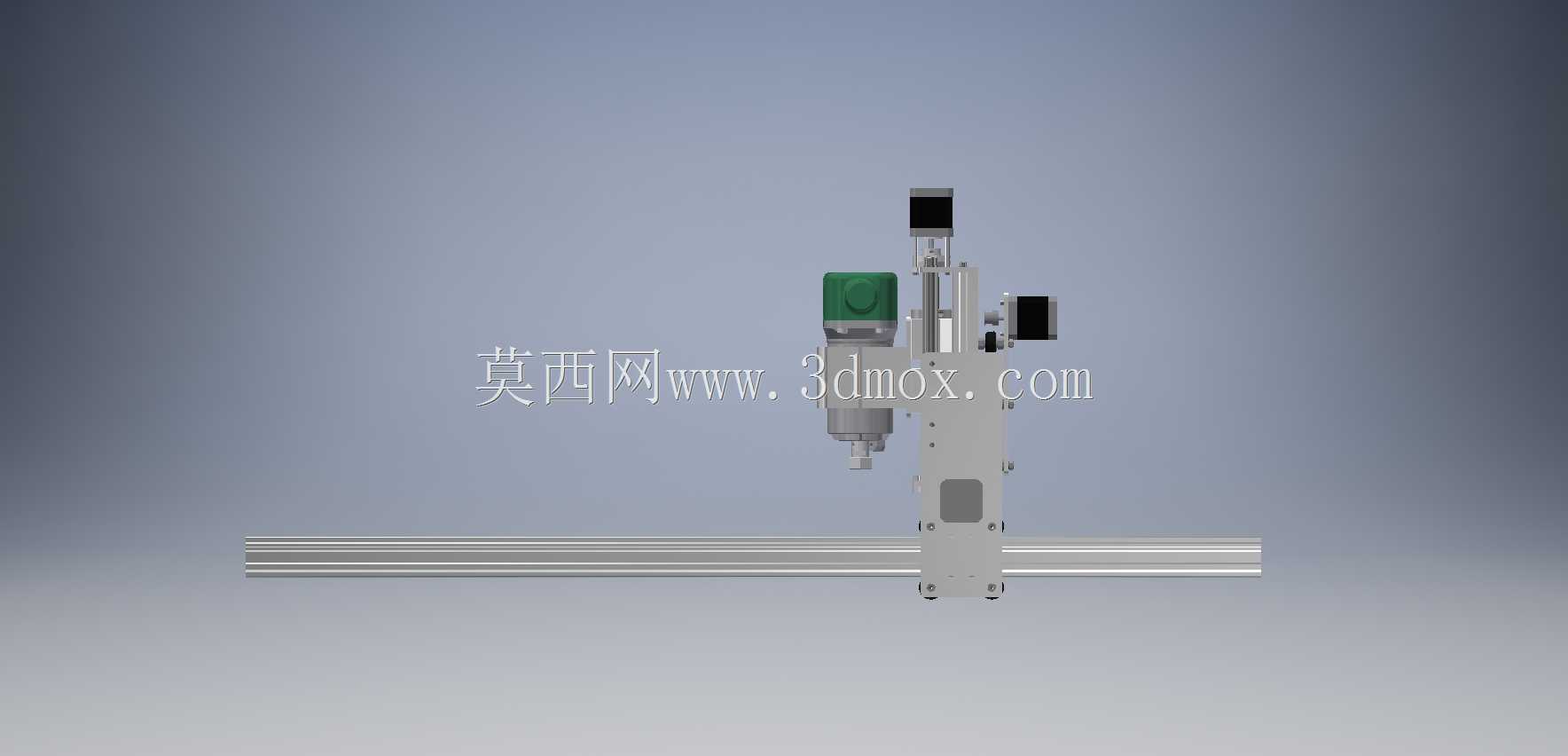

这款V型槽结构的数控加工设备，主要面向小型加工工坊、个人DIY创作、教学实训场景设计，可覆盖软金属、亚克力、密度板、PCB板等多种材质的平面雕刻、铣削、切割作业，能够满足文创产品定制、小型零件打样、线路板制作、工艺浮雕加工等多元生产需求，相比大型工业数控设备，它的占地空间更小，部署灵活，既可以放在家庭工作间使用，也能适配小型门店的接单加工场景，不需要复杂的地基安装，普通平整工作台即可放置使用。设备整体采用模块化铝型材搭建框架，V型槽导轨搭配对应规格的Nema17步进电机作为传动核心，这种设计思路大幅降低了组装调试的难度，铝型材本身的轻量化特性让设备整体重量可控，方便用户根据加工需求调整摆放位置，同时V型槽的滚动摩擦结构能保证传动过程的顺畅度，减少运行卡顿，兼顾移动精度与运行噪音控制，日常维护只需要定期清洁导轨槽内的加工碎屑即可，不需要复杂的润滑保养流程。设备的有效加工行程覆盖1000x1000毫米的平面范围，Z轴方向加工高度可达250毫米，足够容纳常规厚度的加工板材以及配套的工装夹具，安装时只需要预留出框架外围100毫米左右的操作空间，即可完成走线、工件装夹、日常操作的全部需求，不会过度占用工作区域。主轴部分采用可升降的滑台安装结构，用户可以根据加工刀具的长度、待加工工件的厚度灵活调整Z轴初始位置，加工过程中主轴沿X、Y轴的导轨平稳移动，配合步进电机的精准脉冲控制，能够实现复杂轮廓的连续走刀加工，不管是精细的文字图案雕刻，还是大尺寸的板材切割，都能保持稳定的走刀精度。设备的框架连接部位采用标准角件固定，整体结构刚性足够应对常规软质材料的切削力，不会因为加工过程中的振动出现走刀偏移，X轴横梁采用双导轨平行布置，能平衡主轴滑台的重量，避免长时间使用出现横梁下弯的精度问题，两侧的Y轴导轨同步传动，保证龙门移动过程中两侧的位移同步性，减少对角线误差。在实际使用中，用户只需要搭配对应的控制主板与驱动模块，即可导入加工路径代码完成自动加工，不需要复杂的参数调试，对于入门级的数控加工爱好者来说，上手门槛更低，同时开放式的框架结构也方便用户后期根据自身需求拓展功能，比如加装冷却管路、吸尘接口、工件固定压块等附件，进一步拓展设备的加工适配范围。
