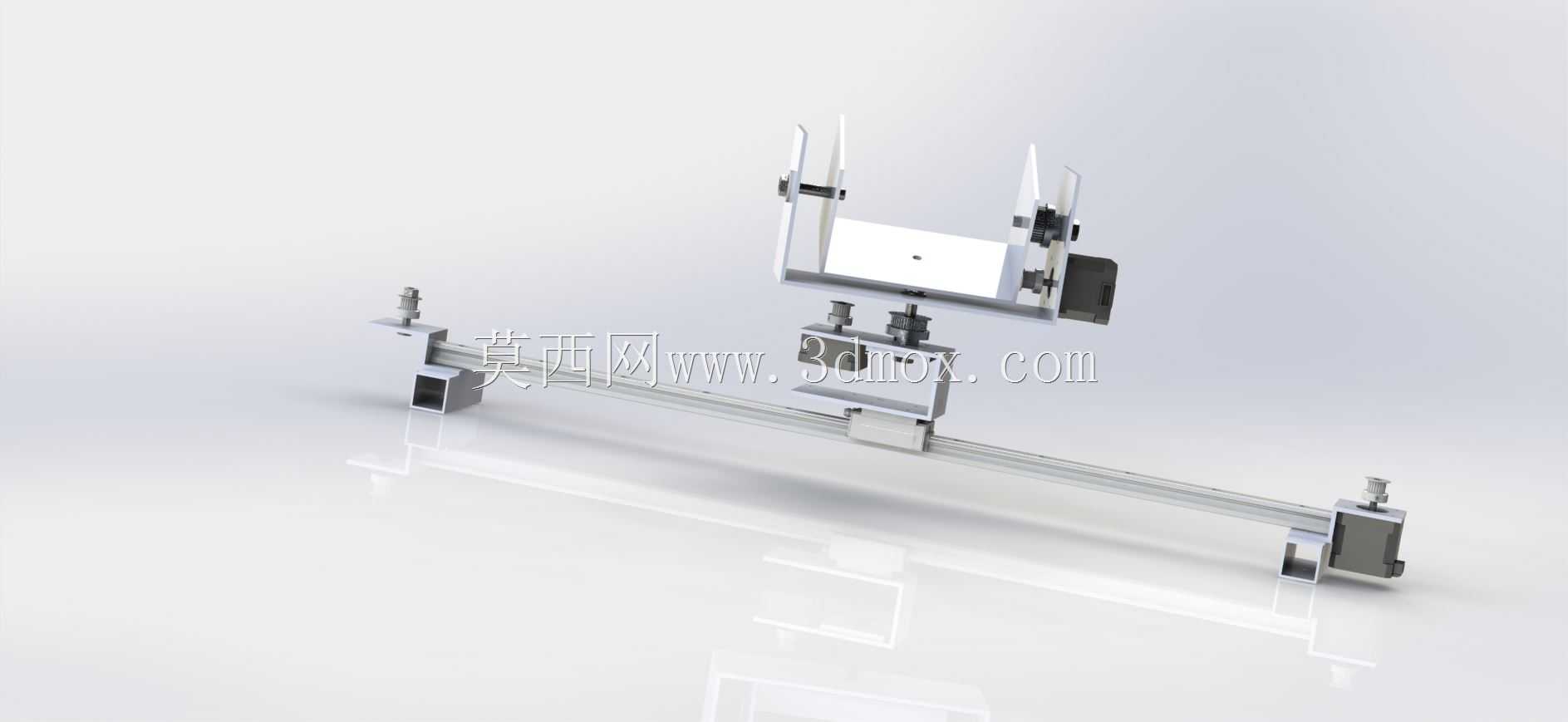

摄影摄像用直线导轨式电动滑台结构

这款滑台结构主要面向延时摄影、微距拍摄、产品视频录制等需要平稳直线位移的拍摄场景，能够替代手动推拉产生的抖动问题，为摄像设备提供匀速、低振动的直线运动轨迹，满足小范围镜头推拉、跟拍的拍摄需求。整套传动结构采用同步带传动方案，选用GT2规格的同步带与匹配带轮，传动间隙小、运行噪音低，配合30齿的带轮规格，能够在步进电机驱动下实现精准的位移控制，避免拍摄过程中出现画面顿挫、跳帧的问题。驱动端采用Nema17规格步进电机作为动力源，安装位预留了标准的电机固定孔位，可适配常规的42系列步进电机安装尺寸，用户可根据自身的负载需求、运行速度要求选择对应扭矩的电机型号，无需额外修改安装支架结构。主体承载部分采用1英寸×1英寸规格的箱型截面型材作为导轨基座，箱型截面的抗扭、抗弯性能优于同截面尺寸的开口型材，能够在1米左右的行程范围内保持足够的结构刚性，避免滑台运行到导轨中段时出现下沉、晃动的问题，保证摄像设备运行的平稳性。滑座部分设计了可调节的摄像设备安装夹，能够适配不同宽度的手机、小型运动相机、微单相机的固定需求，夹块位置预留了防滑缓冲垫的安装槽，可粘贴橡胶垫避免夹装设备时刮伤设备外壳，同时提升夹持的摩擦力，防止拍摄过程中设备移位。设计阶段充分考虑了个人用户的自制需求，所有结构件中，3毫米厚度的弯曲铝板可通过常规钣金折弯工艺加工，带轮、滑座等异形结构件均适配FDM与DLP两种3D打印工艺的成型要求，无需高精度工业级加工设备即可完成整套结构的制作。整套结构预留了两种配置选项，分别对应不同的箱型导轨安装方式与步进电机安装位置，可适配桌面固定、架装等不同的使用场景，安装边界上，导轨两端的固定座预留了标准的脚架安装孔位，可直接固定在常规摄影脚架、桌面支架上，无需额外设计转接结构。滑台的运动部件与导轨之间采用低摩擦的滑动配合结构，无需额外加装直线轴承即可实现顺畅滑动，降低整体的制作成本与装配难度，日常维护仅需定期清洁导轨接触面、涂抹少量润滑脂即可保证运行顺畅。
