Xbox有线游戏手柄高精度三维设计模型

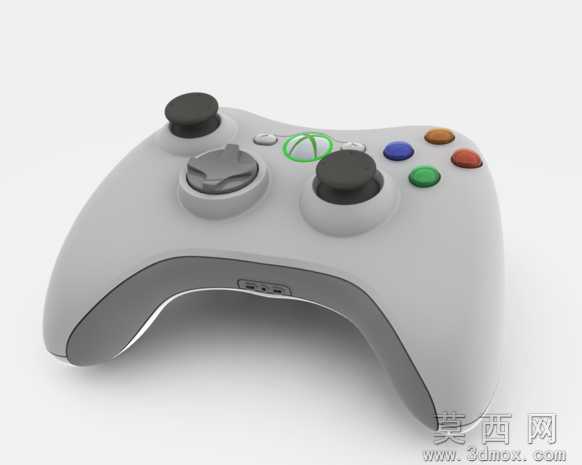

本模型为Xbox有线游戏手柄的完整三维设计成果，建模阶段以真实Xbox有线手柄的实物测绘数据为基础，在SolidWorks2011软件环境中完成全参数化构建，首先通过草绘绘制手柄主体的对称轮廓曲线，利用放样、曲面填充等命令生成符合人体工学的握持曲面，再通过实体加厚、圆角过渡处理完成外壳基础造型，随后依次创建左右摇杆、方向键、功能按键、中央导航键、顶部接口等独立零部件，每个零件均按照实物的装配关系添加配合约束，确保整体装配体无干涉、可实现虚拟按键按压的动作模拟，完整还原了实体手柄的结构逻辑。参数设计层面严格遵循真实手柄的尺寸规范，整体握持宽度、摇杆高度、按键间距、外壳壁厚均按照1:1比例设定，各按键的按压行程、摇杆的摆动角度范围也设置了对应的限位参数，同时预留了内部电路板、震动马达、线材走线的装配空间，可直接用于后续的结构验证或二次改型设计。渲染材质环节针对不同部件做了区分处理，手柄主体外壳采用哑光浅灰色磨砂塑料材质，添加细微的颗粒质感还原真实外壳的触感表现，摇杆帽、方向键采用深灰色防滑橡胶材质，功能按键分别对应红、绿、蓝、橙四色高光塑料材质，中央导航键添加半透明绿色发光材质效果，底部握持区的深色装饰条采用类肤涂层材质，整体渲染效果贴近实物的视觉质感，附带的效果图文件完整展示了手柄的多角度外观细节。结构原理上完整复刻了有线游戏手柄的经典布局，非对称的双摇杆设置符合多数玩家的操作习惯，左侧方向键、右侧动作按键、中央功能按键的排布遵循Xbox手柄的经典交互逻辑，底部的有线接口预留了USB线材的连接位，外壳的拼接缝隙、按键的装配间隙均按照真实产品的公差要求做了细节处理，可直观展现手柄的装配结构与操作逻辑。软件兼容方面，模型源文件为SolidWorks2011格式，同时附带STL通用格式文件，可兼容绝大多数主流三维建模软件，包括UG、Pro/E、Catia、3ds Max等，STL格式可直接导入切片软件用于3D打印制作手柄外壳原型，无需额外的格式转换或模型修复。研发教学应用层面，该模型可作为数码产品外观结构设计的教学案例，帮助学习者掌握人体工学曲面建模、多零件装配配合、消费电子产品结构设计的相关技巧，也可作为游戏外设研发阶段的原型参考，用于验证手柄的握持手感、按键布局合理性，还可用于工业设计专业的曲面建模练习、渲染表现练习，同时也能为3D打印爱好者制作个性化手柄外壳提供基础模型参考，附带的源文件参数可编辑，学习者可根据需求修改外观配色、调整按键布局，完成自定义手柄的设计创作。
