工业级绝缘柄钢丝钳结构设计

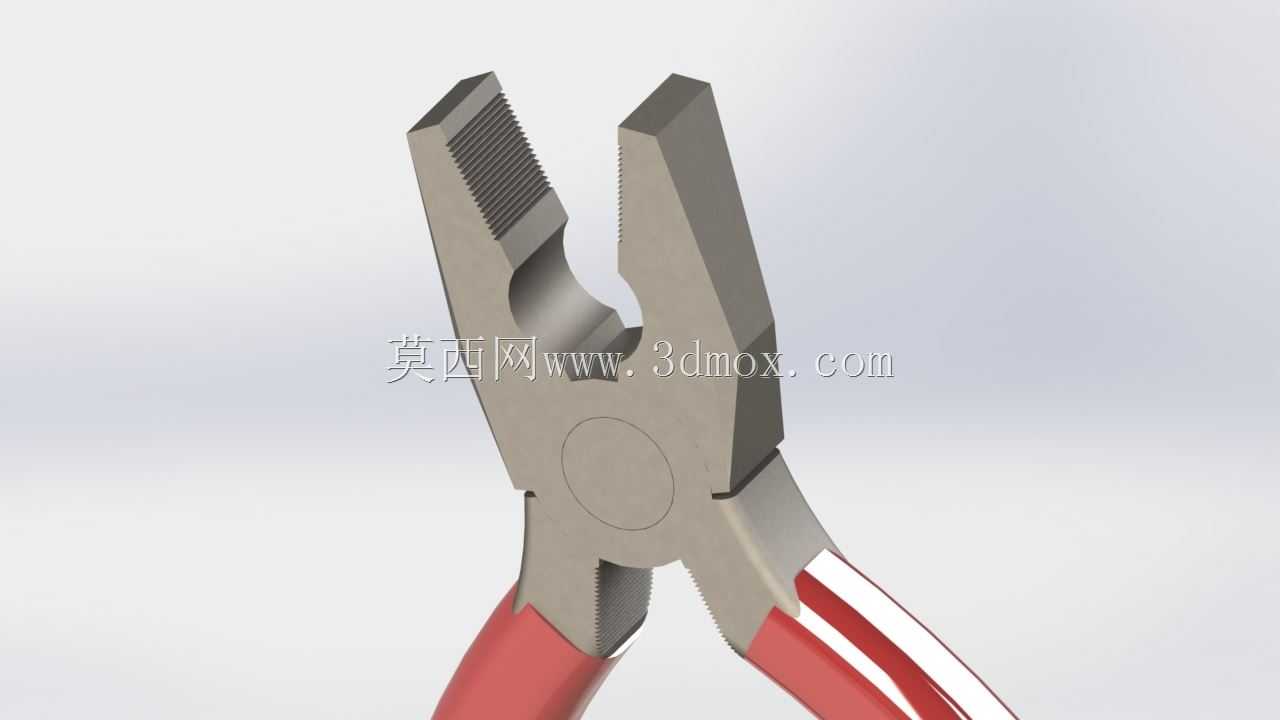

这款钢丝钳的三维结构设计，首先围绕一线作业场景的实际需求展开，在电气装配、五金维修、线材加工、钣金夹持等场景中，这类工具是作业人员随身配备的基础工装，既要满足剪切硬态钢丝、铜芯线缆的强度要求，也要兼顾狭小空间内的夹持操作灵活性。从功能特性来看，钳头部分采用平口带齿纹的夹持面设计，刃口区域做了局部硬度强化的结构预留，可剪切直径不超过2mm的硬态碳素钢丝，也能顺利剥离多股铜芯线缆的绝缘层，钳头顶端的窄边结构可伸入宽度8mm以上的装配缝隙中完成细小零件的夹取调整。手柄部分采用双色绝缘包覆结构，外层是带防滑纹理的软质橡塑材料，握持时可抵消部分剪切反作用力带来的震感，内层与金属钳身贴合的硬质结构层可保证手柄与钳身的连接强度，避免大扭矩操作时手柄出现松脱移位，手柄的开合角度做了限位设计，最大张开角度控制在65度，匹配成年人手掌的自然张合范围，长时间握持作业不易产生肌肉疲劳。设计过程中，钳身的转轴位置做了偏心优化，相比传统等半径转轴结构，在刃口咬合阶段可获得更大的剪切力矩，同等握力下剪切硬线材的效率提升约15%，同时转轴处预留了0.02mm的装配间隙，既保证钳身开合顺畅无卡滞，也不会出现刃口错位导致的剪切崩口问题。钳身金属部分的轮廓做了圆弧过渡处理，没有尖锐的棱角凸起，避免作业过程中剐蹭工件表面或划伤操作人员。从安装与适配边界来看，这款钳子的整体长度控制在180mm，钳头闭合时的最大厚度为12mm，可适配常规的工具腰带挂扣、工具箱内嵌卡槽的存放尺寸，手柄尾部的挂孔直径为6mm，可搭配安全绳使用，满足高空作业场景的工具防坠落要求。钳身表面的纹理设计并非装饰作用，手柄处的环形防滑纹间距设置为3mm，握持时手指可自然卡入纹理间隙，沾有少量油污的状态下也能保证握持稳定性，金属钳身的表面做了哑光处理，避免户外强光作业时的反光干扰视线。在结构强度校核层面，钳身的受力薄弱区域即转轴与刃口之间的连接臂，做了局部加厚处理，厚度从钳头处的5mm逐步过渡到转轴处的8mm，可承受最大1200N的剪切载荷而不发生塑性变形，满足日常工业维修、电气装配场景下的绝大多数使用需求。
