双工位桁架式自动上下料输送设备

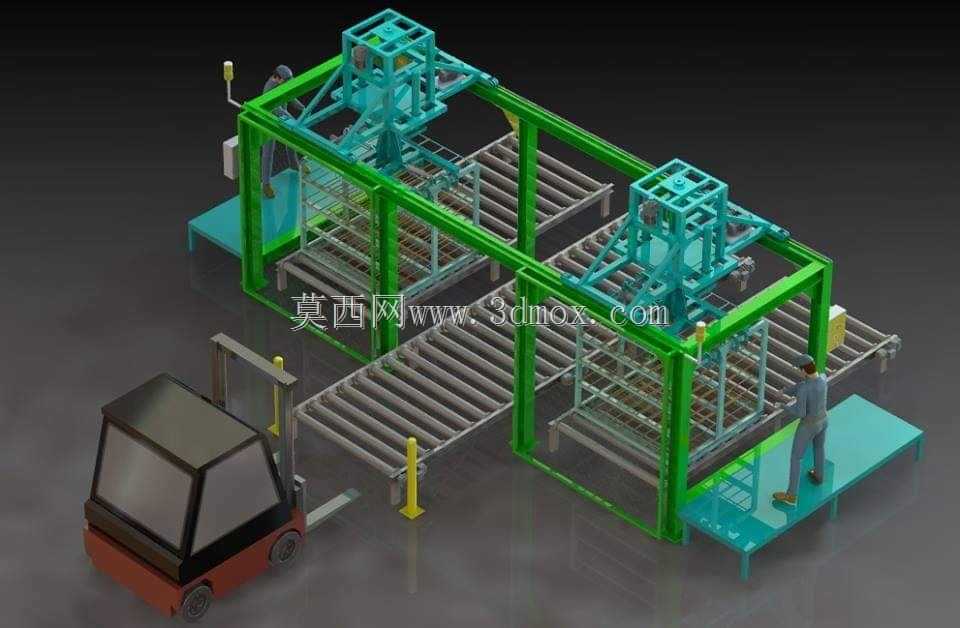

该设备主要面向离散制造车间的物料周转与工序衔接场景，可适配汽配、家电、五金加工等行业的箱体类、框架类工件的跨工位转运需求，替代传统人工配合叉车的转运模式，解决车间内工序间物料等待时间长、人工搬运定位精度差、高危工位作业安全隐患多的痛点，能够实现工件从缓存区到加工工位、加工工位到下料暂存区的全自动流转，打通生产物流的自动化断点。设备整体采用双工位并行布局，主体框架为方管焊接式龙门桁架结构，搭配两组独立的抓取执行机构，可同时完成两个工位的上下料作业，相比单工位输送设备作业效率提升近一倍；输送段采用无动力辊筒搭配侧边导向挡条设计，可适配不同宽度的载具托盘，辊筒间距经过精准计算，避免托盘输送过程中出现卡滞、跑偏问题，辊筒表面做镀锌防锈处理，适配车间多油污、多粉尘的作业环境。抓取机构采用框架式夹爪设计，可针对规整的框类、箱类工件实现稳定夹持，夹爪侧边配备到位检测传感器，可实时反馈夹持状态，避免工件脱落造成设备损伤或安全事故；设备侧边设置有人工操作站台，站台表面铺设防滑纹踏板，周边配备安全防护护栏，可满足设备调试、异常处理时的人员作业需求，站台高度与输送线面齐平，方便人员近距离观察设备运行状态。设计过程中充分考虑车间现有布局的适配性，整体安装边界预留了足够的叉车作业通道，设备底部设置可调式支撑脚杯，可适配车间地面不平整的安装场景，无需额外做地基处理即可完成部署；桁架主梁采用加厚矩形管焊接后做去应力处理，长期重载运行下不会出现结构变形，保障抓取定位精度长期稳定在毫米级。输送线的进料端预留了AGV对接接口与叉车上下料位，可同时适配人工叉车上下料与自动导引车的自动对接需求，无需对设备做额外改造即可融入不同自动化程度的车间物流体系；设备的气动管路、线缆全部采用拖链内置排布，避免运行过程中线缆、管路出现拉扯磨损问题，延长元器件使用寿命，同时外露部分无突兀管线，整体外观整洁规整，便于日常清洁与维护。
