立式谷物暗色分选处理设备结构设计

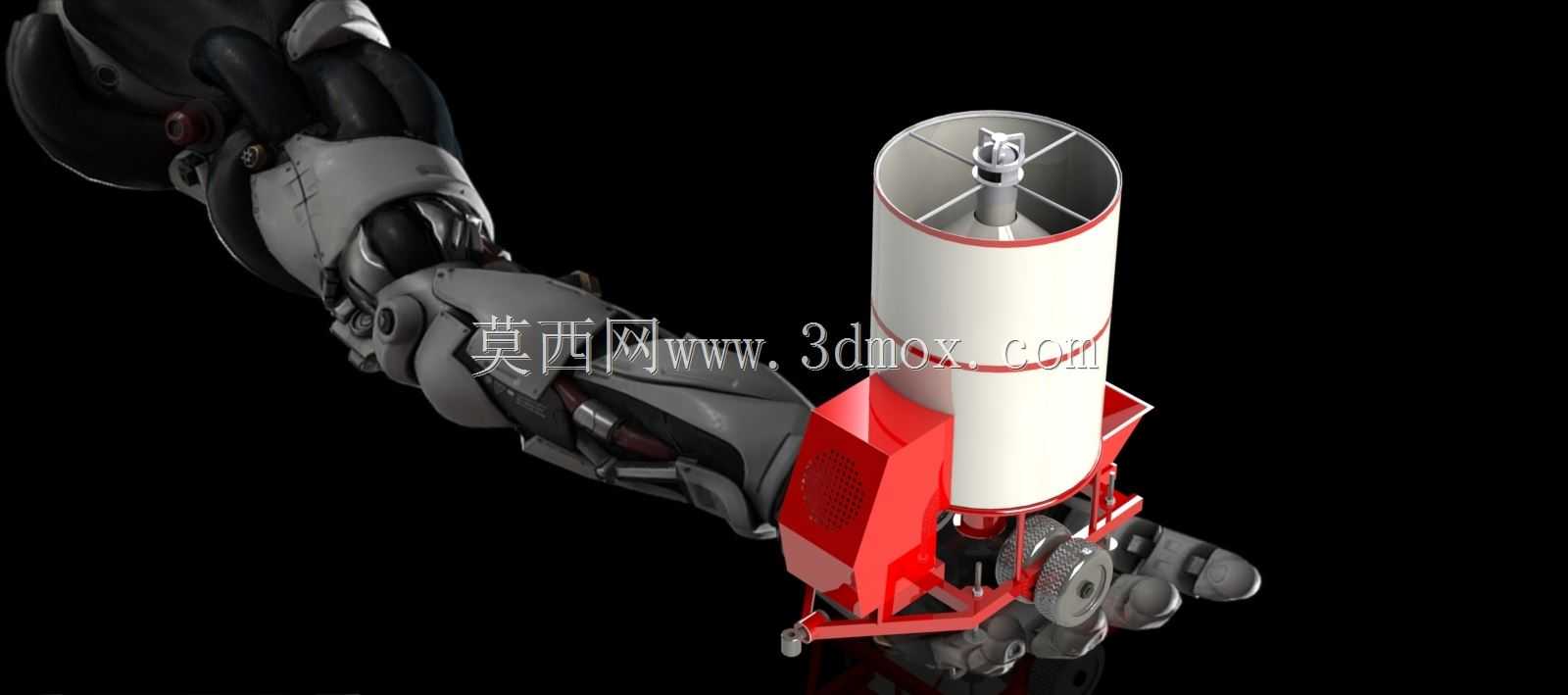

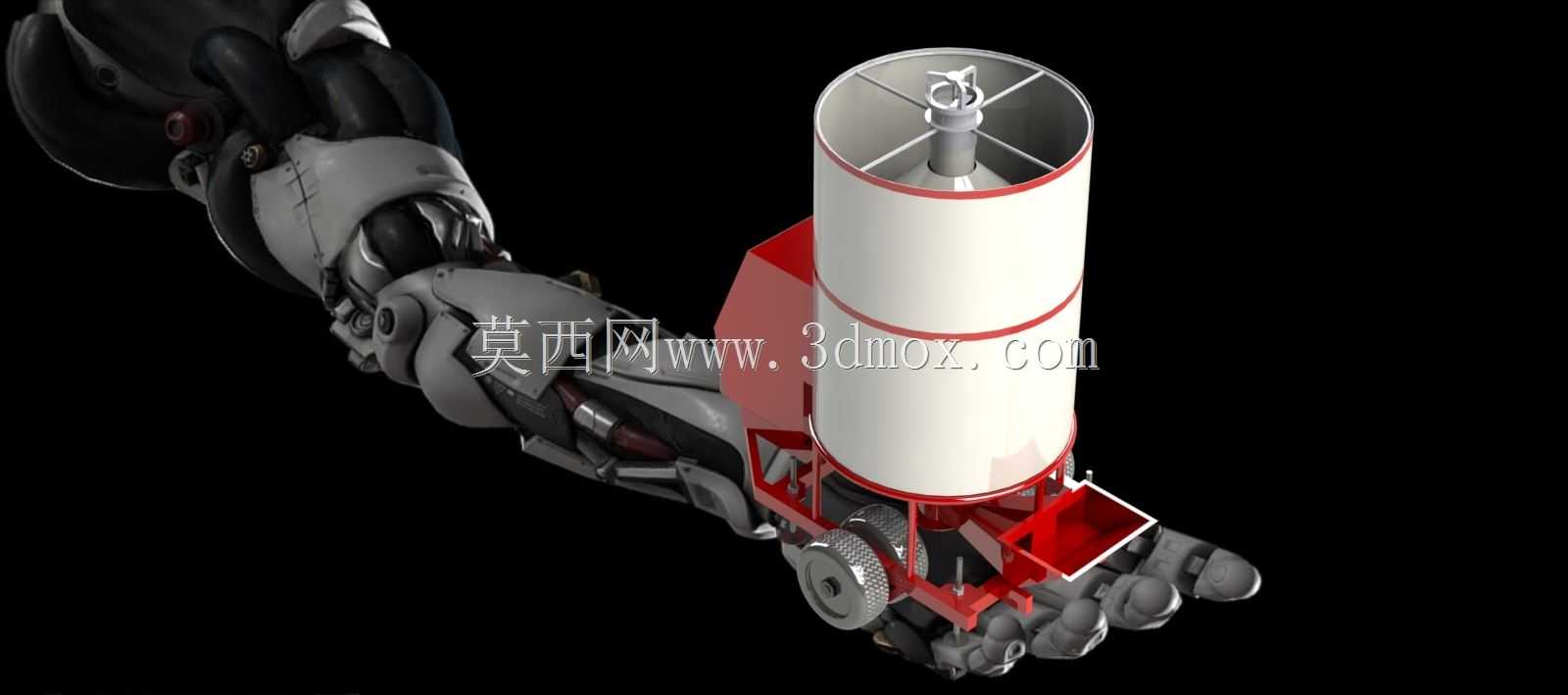

　　这套立式结构的谷物暗色分选处理设备，主要面向粮食收储、粮油加工前端的原料清选环节，针对谷物原料中混杂的霉变粒、深色病斑粒、异色杂质进行精准剔除，替代传统人工挑拣的低效作业模式，适配中小型粮站、米面加工生产线的进料端配套使用。设备整体采用立式罐体承载结构，主体储料分选段为圆柱形筒体，底部配套红色框架式支撑与进料出料机构，整体安装 footprint 控制在1.2米见方范围内，筒体总高度约2.1米，可直接对接现有粮食输送线的出料口，无需对原有生产线进行大规模改造，安装时仅需保证底部支撑框架水平度误差不超过2mm，即可保障内部分选机构的运行稳定性。从设计逻辑上，这套设备摒弃了传统卧式色选机的长输送带布局，采用立式落料分选结构，

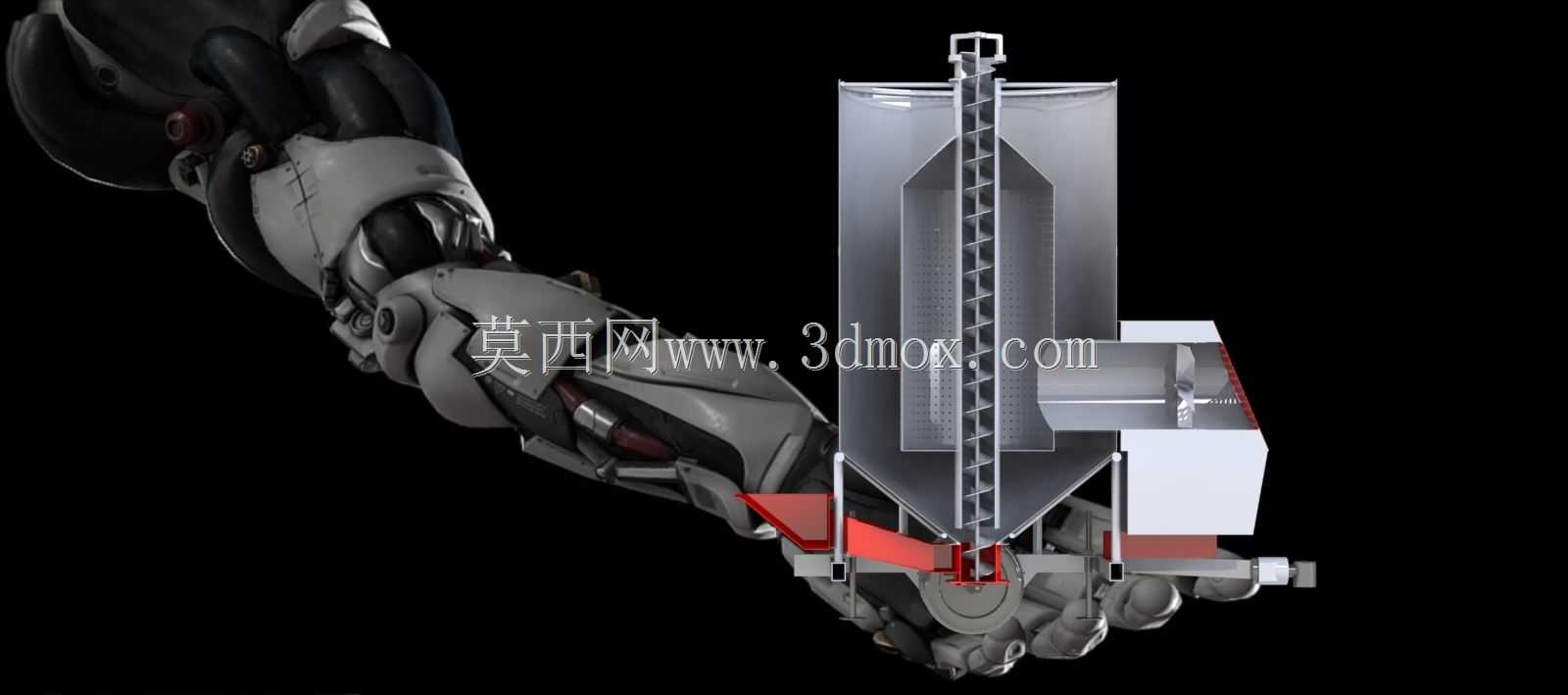

　　谷物从筒体顶部的进料口进入后，经内部导流锥均匀分散，沿筒体中心的落料通道匀速下落，筒体下部的分选检测模块可对下落过程中的每一粒谷物进行光学识别，当检测到暗色霉变粒或异色杂质时，底部的喷吹机构会瞬时启动高压气流，将不合格颗粒吹入侧边的杂料出料槽，合格谷物则直接落入下方的良品出料口，整套分选流程无额外机械输送环节，谷物破损率可控制在0.1%以内。设备的支撑框架采用型钢焊接结构，所有受力节点均做了三角加强处理，可承载满料状态下筒体近800kg的总重量，框架底部预留了脚轮安装孔位，既可以做固定安装，也可以加装脚轮实现不同作业点位的移动转场，适配收粮季多点位流动作业的需求。筒体顶部设置了匀料机构，采用十字形导流板搭配低速转动的拨料轮，

　　可避免谷物进料时出现偏载、结拱问题，保证落料流均匀铺满整个检测截面，不会出现漏检区域。在功能细节设计上，设备的检测模块安装位预留了调节滑轨，可根据不同谷物的粒径调整检测视场的高度，比如处理小麦、水稻这类小粒径谷物时，可将检测模块下移，缩短喷吹响应距离，提升剔除精度；处理玉米、大豆这类大粒径谷物时，可适当上移检测模块，扩大单帧检测的覆盖范围，提升处理效率。设备的侧边设置了独立的杂料收集仓，可快速拆卸清理，避免剔除的杂质堆积堵塞喷吹口，日常维护时仅需打开侧边的检修门，即可完成喷吹嘴的清洁与检测镜头的擦拭，无需拆解主体筒体。筒体采用分段式法兰连接结构，分为上中下三段，中段为储料缓冲段，可储存近0.3立方米的待分选谷物，起到进料缓冲的作用，

　　避免前端进料量波动影响分选精度，上下段分别为进料导流段和分选执行段，法兰连接处均设置了密封胶条，避免作业过程中粉尘外溢，满足粮食加工车间的防尘要求。从安装边界来看，设备顶部进料口距离地面高度为1.9米，可直接对接高度2米左右的常规皮带输送机出料端，底部良品出料口距离地面高度为0.3米，可直接对接下方的料斗或者后续输送设备，杂料出料口位于筒体侧下方，距离地面0.4米，可配套小型杂料收集桶使用。设备的气动系统全部集成在底部支撑框架的侧边，预留了标准压缩空气接口，接入0.4-0.6MPa的常规工厂压缩空气即可正常工作，无需额外配置高压气源。整体结构设计充分考虑了粮食加工场景的实际使用需求，没有冗余的装饰结构，所有外露部件均做了圆角处理，避免积粮残留，与谷物接触的部件全部采用食品级喷涂处理，不会对谷物造成二次污染，结构件全部采用模块化设计，易损件均可快速更换，降低日常运维的成本与难度。
