带滚子链附件的多工位物料传送带结构

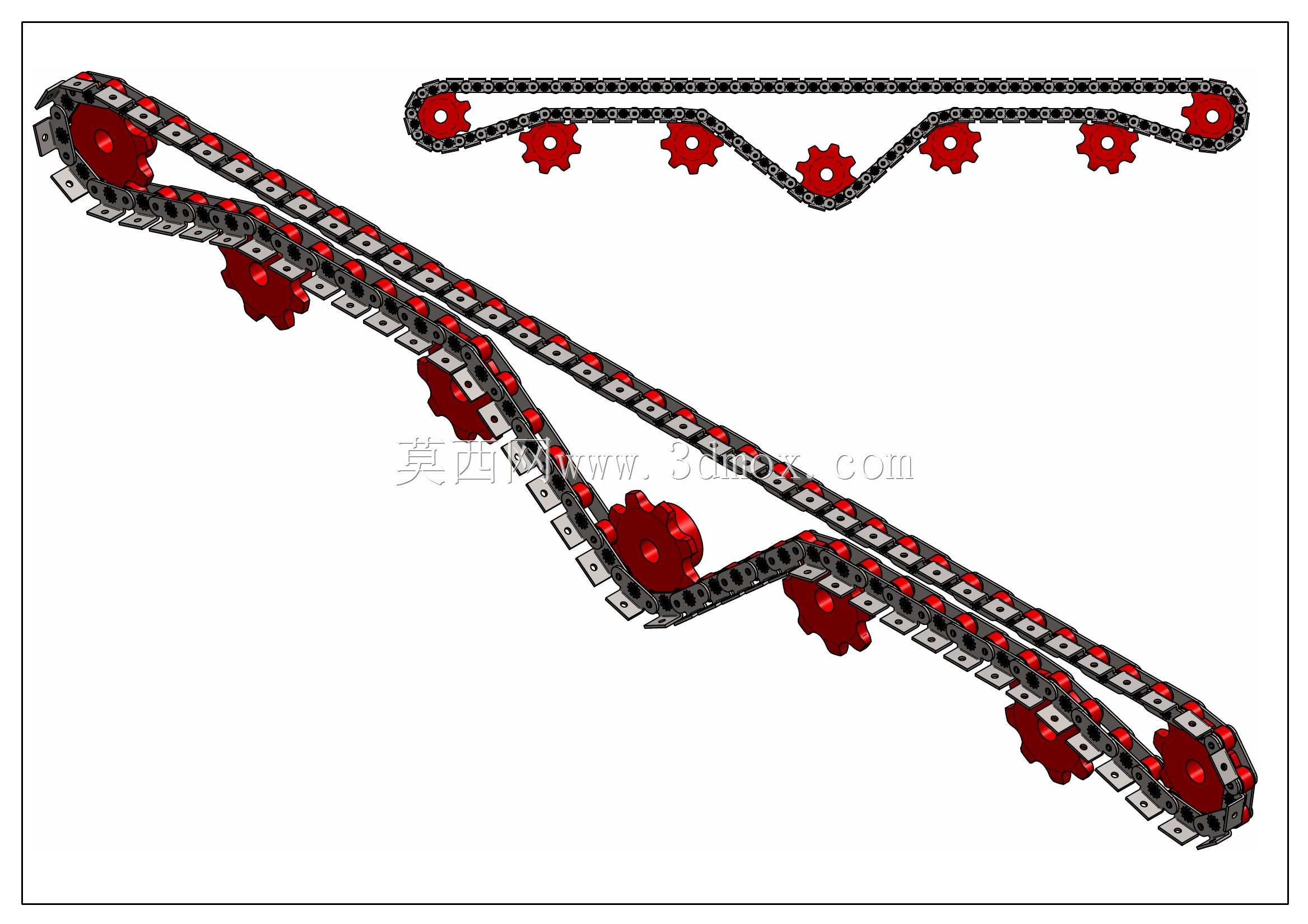

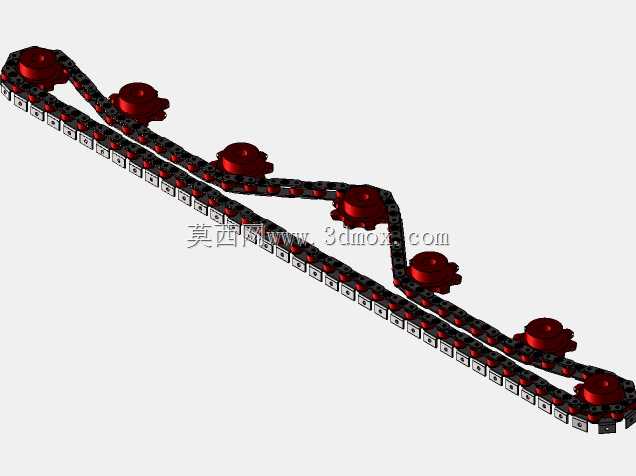

该带滚子链附件的传送带结构，主要面向轻工制造、电子元器件组装、食品包装分拣、小型五金件加工等生产场景的连续物料输送需求，可适配平面、高低落差过渡、多工位衔接等复杂输送路径，解决传统平直输送带无法适配折线布局、重载小尺寸物料易打滑偏移的痛点，能够在单条输送线上完成多工序间的物料流转，减少中间转运环节的人工投入，提升生产线的连续作业效率。设备核心采用标准滚子链作为牵引承载构件，链节上预装的专用附件可直接承托小型工件、工装托盘或是定制载具，相比普通皮带输送，具备更强的负载能力与传动精度，不会出现长期运行后的皮带拉伸打滑、跑偏问题，可适配有油污、少量切削液或是轻度粉尘的生产车间环境，传动链轮采用齿形优化设计，啮合过程平稳无明显冲击，可有效降低运行过程中的噪音与链条磨损速率，延长整体结构的使用寿命。在设计思路上，该结构采用模块化布局逻辑，可根据生产现场的工位排布、场地高差灵活调整链轮的布置位置与链条走向，无需重新设计整体输送框架，折线处的导向链轮可精准约束链条的运行轨迹，避免链条在变向过程中出现脱链、卡滞问题，上下层平行的回程段设计可充分利用垂直空间，减少设备整体的占地面积。从安装边界来看，该结构的水平延伸长度可根据产线需求灵活拼接，单段标准单元的宽度适配常规小型工件的输送尺寸，链轮安装座预留有长条形调节孔，可在安装调试阶段调整中心距来张紧链条，无需额外加装张紧轮结构，降低整体结构的复杂度与后期维护成本，附件的安装孔位采用通用尺寸设计，可直接加装各类载具、挡块或是检测元件支架，快速适配不同规格物料的输送需求，无需对链条本身进行二次加工改造。运行过程中，链条与链轮的啮合传动可保证精准的线速度控制，能够与上下游的加工设备、分拣机构实现速度匹配，满足自动化生产线的节拍同步要求，整体结构的维护点仅需定期对链条铰接处加注润滑脂、检查链轮齿面磨损情况即可，日常运维难度低，适合中小规模制造企业的产线升级改造使用，可有效替代传统的人工转运或是多段短输送带拼接的输送方案，减少设备投入成本与场地占用空间。
