30度槽式带式滚筒输送设备结构设计

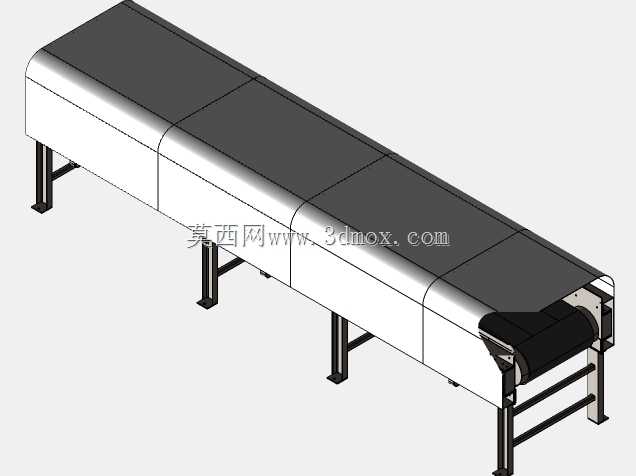

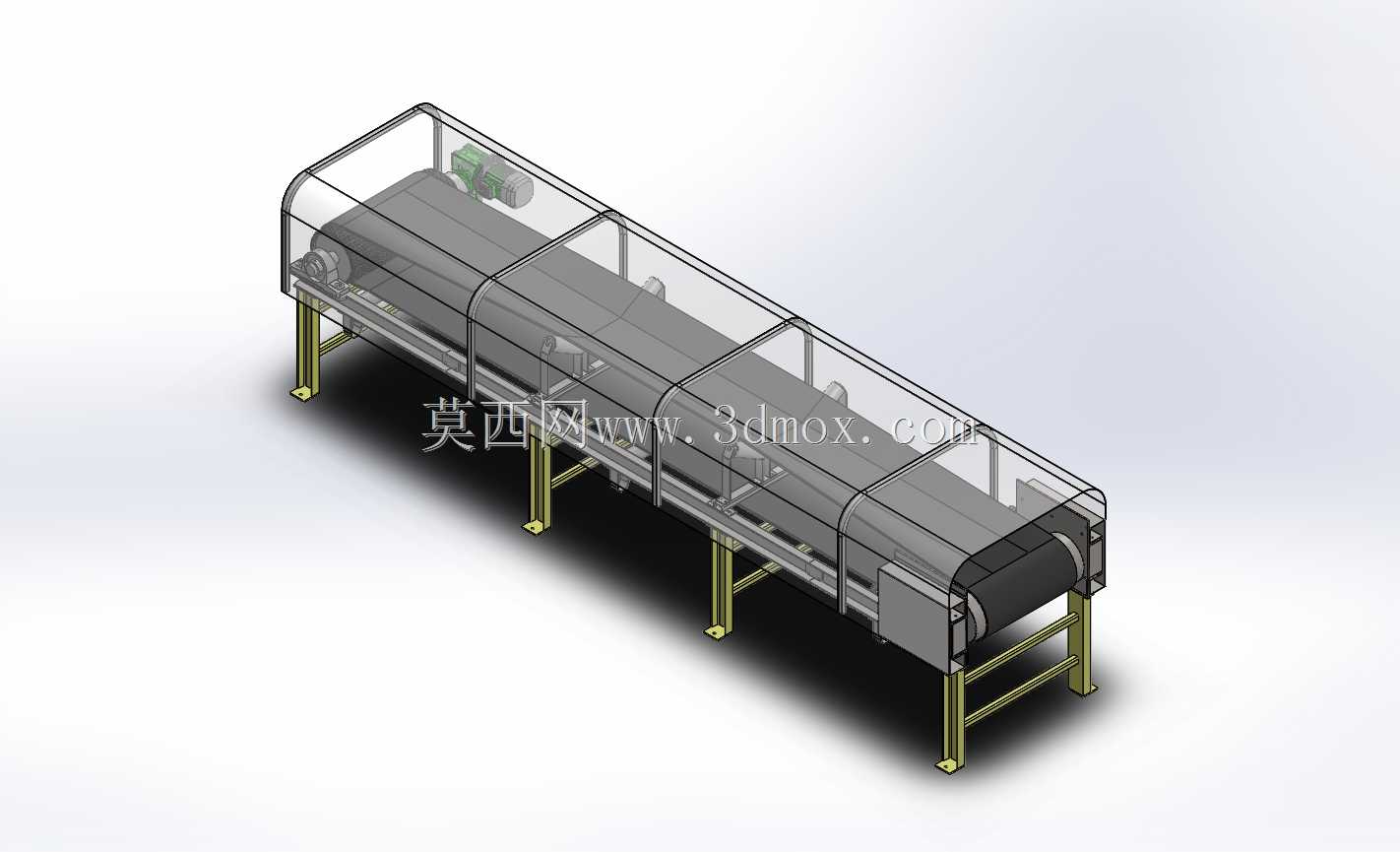

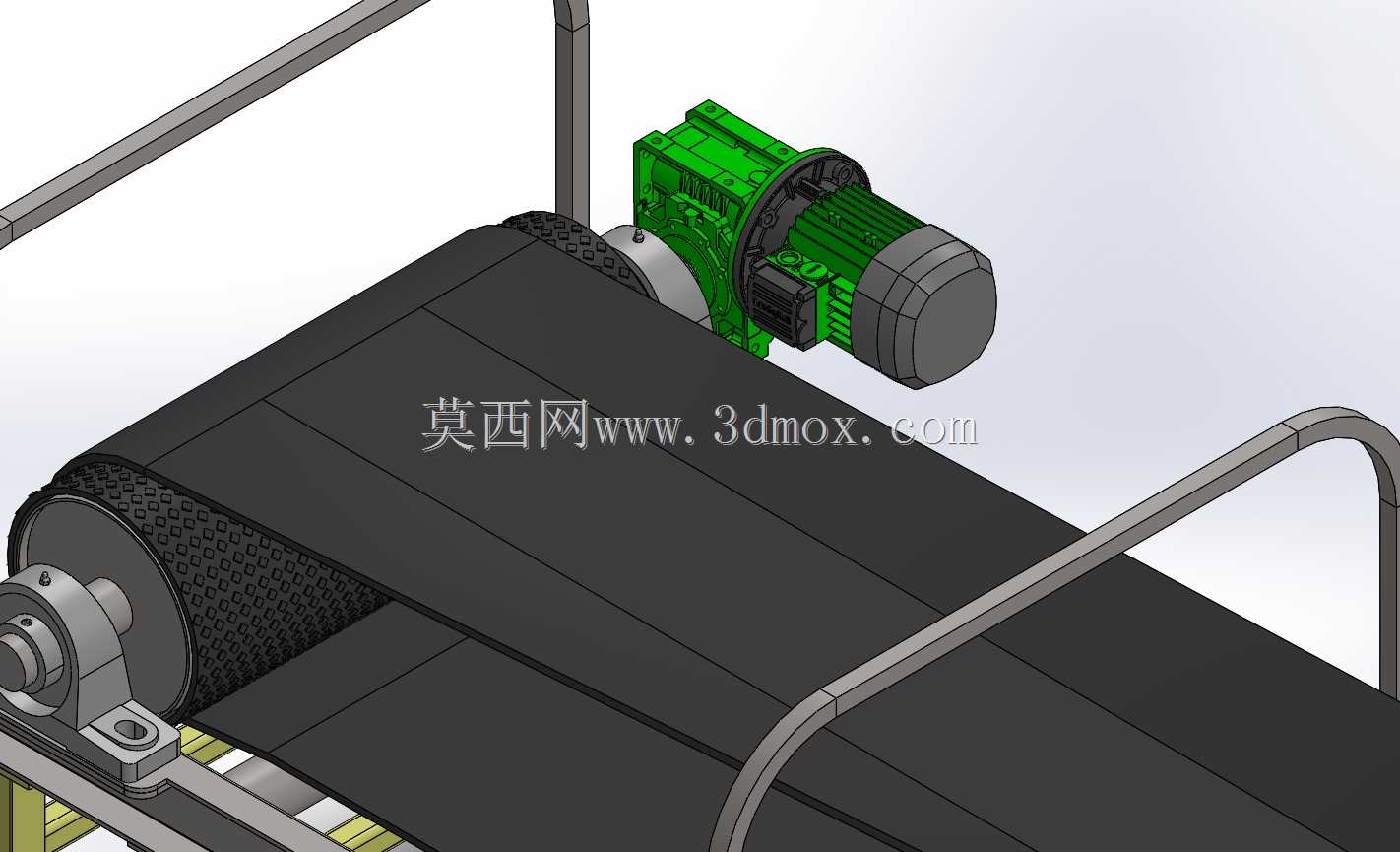

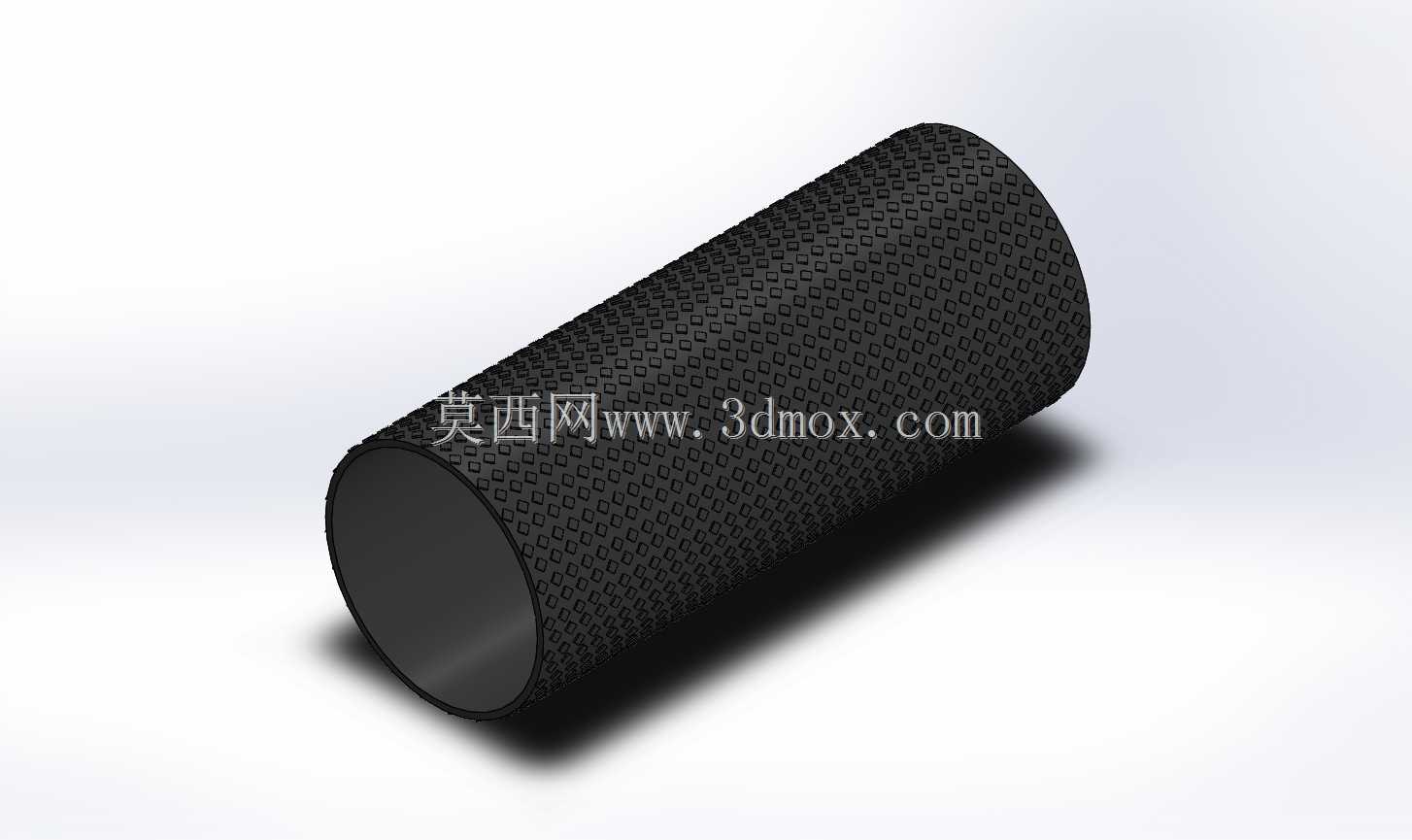

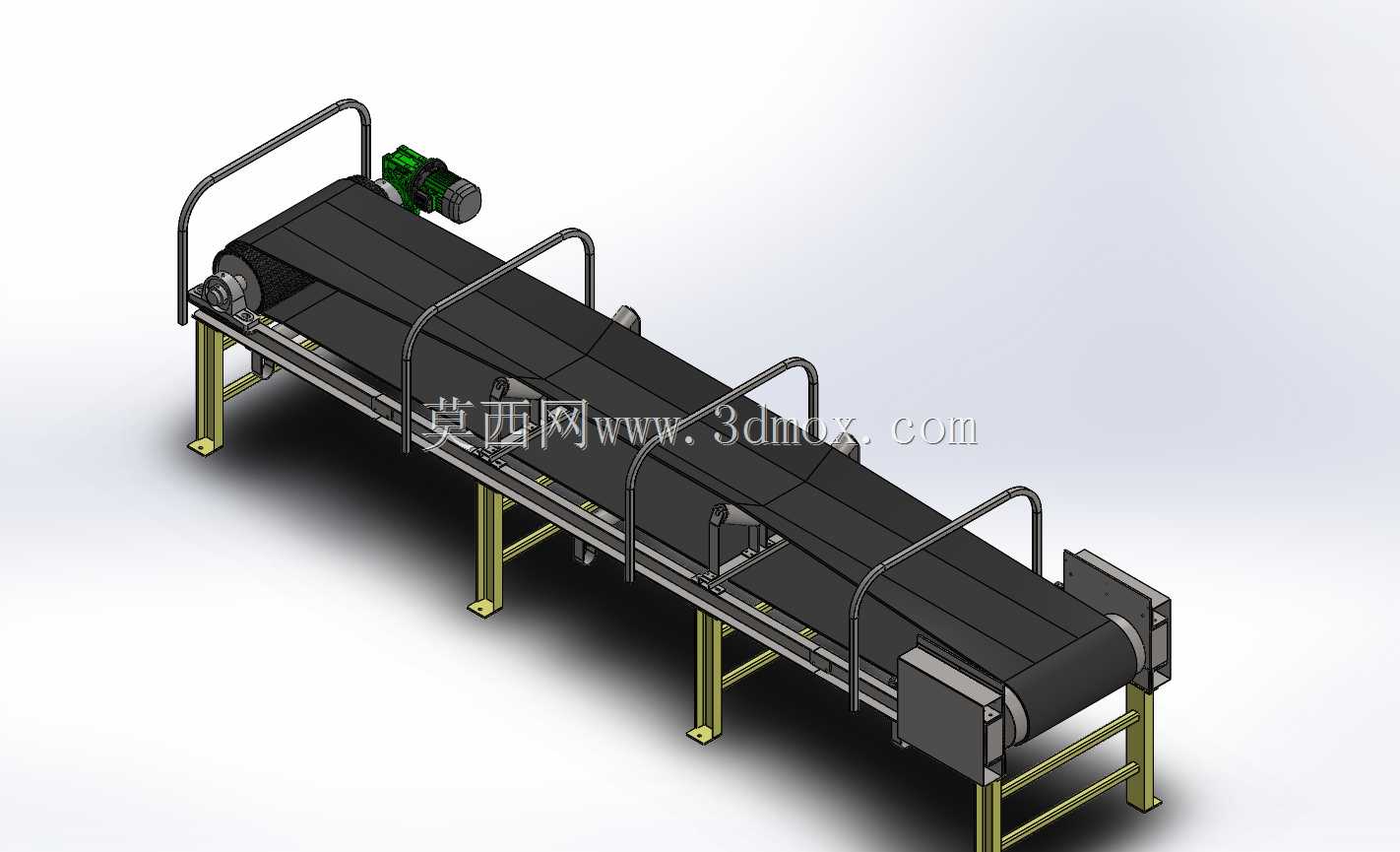

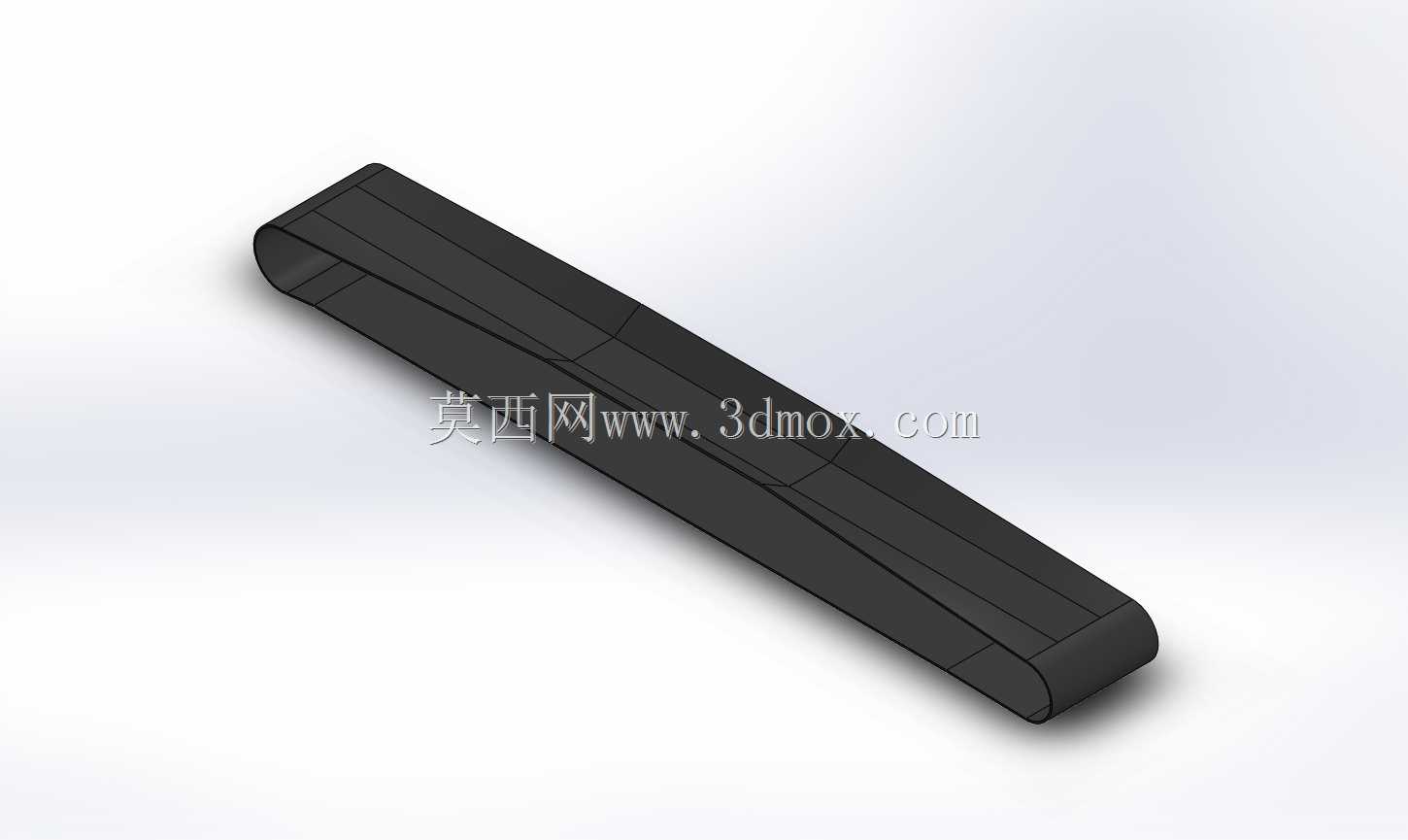

这款槽式带式输送设备主要面向生产车间连续物料转运场景设计，可广泛应用于轻工加工、电子装配、食品包装、小型零部件生产等产线的工序间物料传递，也可适配仓储物流环节的小件货物短距离转运需求，能够在水平或小倾角的输送路径上稳定完成散料、规整包装件、小型工装工件的连续输送作业，有效衔接不同工位的加工节奏，减少人工搬运的重复劳动强度，提升产线整体流转效率。设备采用槽型带面结构设计，30度的槽角设置能够让输送过程中的散状物料不易向带面两侧散落，相比平型带面拥有更好的物料聚拢效果，适配颗粒状、小块状以及外形不规则工件的输送需求，避免输送过程中物料掉落引发的产线安全隐患与物料损耗。传动端采用蜗轮蜗杆减速电机直联驱动的结构布局，电机与传动滚筒直接衔接，省去了多余的中间传动链条或皮带结构，既压缩了设备端部的安装占用空间，也能降低传动环节的动力损耗，保障动力输出的稳定性，同时减速结构自带的自锁特性也能避免设备停机时皮带逆向滑动，提升设备运行的安全系数。设备的传动滚筒采用包胶表面设计，增大滚筒与输送带之间的摩擦系数，有效避免重载启动或运行过程中皮带打滑的问题，保障输送速度的均匀稳定；两侧设置的弧形防护栏架能够对输送带上的物料形成侧向防护，防止较高的工件在输送过程中从侧边滑落，同时栏架采用圆滑过渡的弯折结构，不会对操作人员造成剐蹭伤害。从安装边界来看，该设备滚筒直径为76.3mm，整体输送段长度为4300mm，整体结构紧凑，可直接架设在不同工位的设备之间，不需要额外搭建复杂的支撑基座，安装调试难度较低；机架采用标准化型材拼接结构，后期维护时可根据产线布局调整灵活调整支撑高度与输送倾角，适配不同高度差的工位衔接需求。输送带采用耐磨防滑的黑色橡胶材质，具备一定的抗拉伸与抗磨损性能，能够长期适配连续运转的工作需求，日常维护仅需定期检查皮带张紧度与滚筒转动顺滑度即可，运维成本较低。整体设计充分考量了中小产能产线的实际输送需求，在结构紧凑性、运行稳定性、场景适配性上做到了较好的平衡，既能够满足常规小件物料的连续输送要求，也能通过简单调整适配部分特殊物料的输送场景，是产线自动化流转环节中实用性较强的基础输送单元。
