3.5毫米双列直插式音频连接插座结构

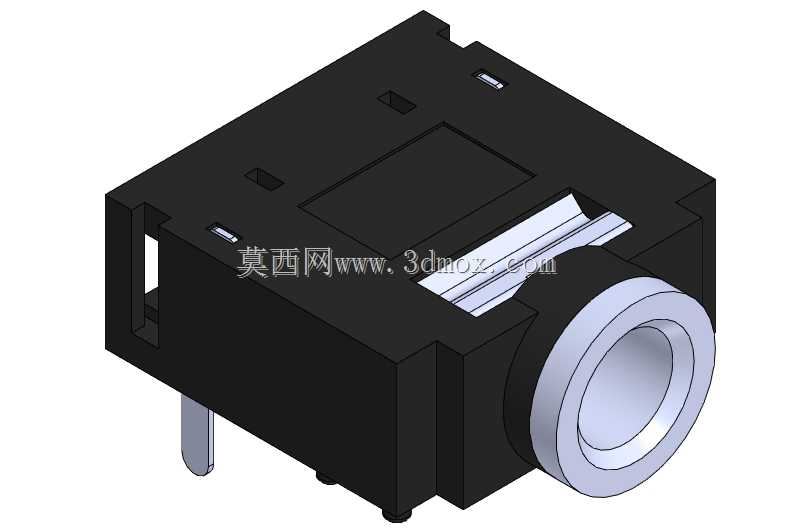

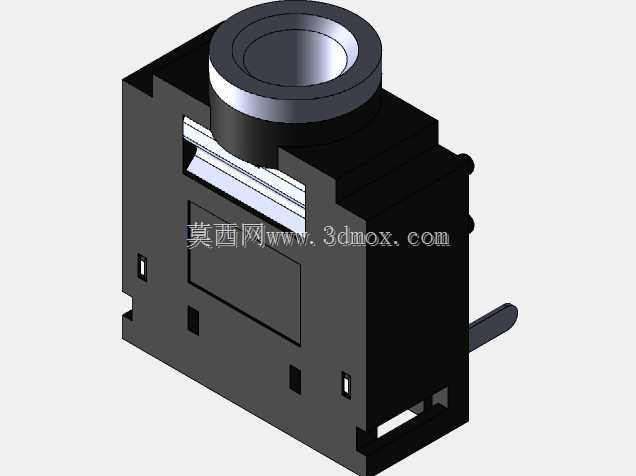

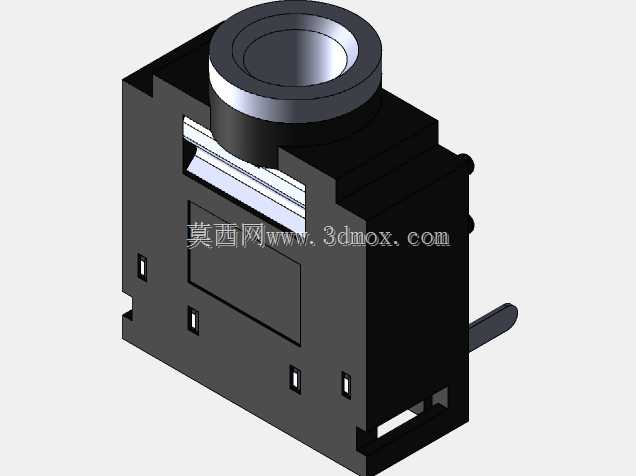

这款3.5毫米音频连接插座是消费电子、工控音频外设领域应用极广的板载接插件，日常接触的台式机主板音频接口、便携音箱输入端口、工业控制终端音频采集口、车载影音外接输入口都能见到同规格产品的身影，核心作用是实现3.5毫米规格音频插头的机械固定与电气信号连通，传输立体声左右声道音频信号，部分同结构衍生型号还可兼顾麦克风信号通路的连接。从结构设计逻辑来看，这款插座采用双列直插式安装引脚，插脚间距适配常规PCB板的通孔焊盘设计，焊接后可与电路板形成可靠的机械连接，能承受日常插拔过程中的侧向力与轴向推力，避免长期使用后出现焊盘脱落、接口松动的问题。主体外壳采用阻燃工程塑料注塑成型，外壳上预留的定位凸台可在PCB焊接前与板上的定位孔配合，实现装配阶段的快速对位，减少SMT或波峰焊过程中的位置偏移。接口内部的金属接触弹片采用弹性铜合金材质，表面做镀镍处理，既保证多次插拔后的接触可靠性，降低接触电阻避免音频传输出现杂音，也能提升抗腐蚀能力，适配不同温湿度的使用环境。前端的金属导向圈做了倒角处理，插头插入时可自动导正，不会出现插头顶到壳体边缘无法插入的情况，金属圈与塑料外壳采用过盈压装固定，可承受插头插入时的冲击力。从安装边界来看，这款插座的本体高度、引脚伸出长度都做了适配常规板卡厚度的设计，焊接后背面引脚露出长度控制在常规波峰焊的可处理范围内，不会出现引脚过长顶到板卡下方结构件的问题；本体侧面的卡扣结构可在外壳装配时实现上下壳体的快速扣合，无需额外螺丝固定，提升装配效率。在实际选型应用中，这类插座需要匹配对应厚度的PCB板，布局时要在接口前方预留足够的插头插拔操作空间，周边避免布置过高的元器件，防止插头插入时与周边元件产生干涉；内部弹片的接触行程经过校准，插头插入到位后可实现稳定的触点压力，既不会因为压力过大导致插头插拔手感过紧，也不会因为压力过小出现接触不良、音频断连的问题。外壳的屏蔽结构设计可减少外界电磁信号对音频传输的干扰，在对电磁兼容性有要求的设备中，可通过外壳的接地引脚将屏蔽层接入电路板地端，进一步提升信号传输的稳定性。
