手摇式小型塑料碎纸机结构设计

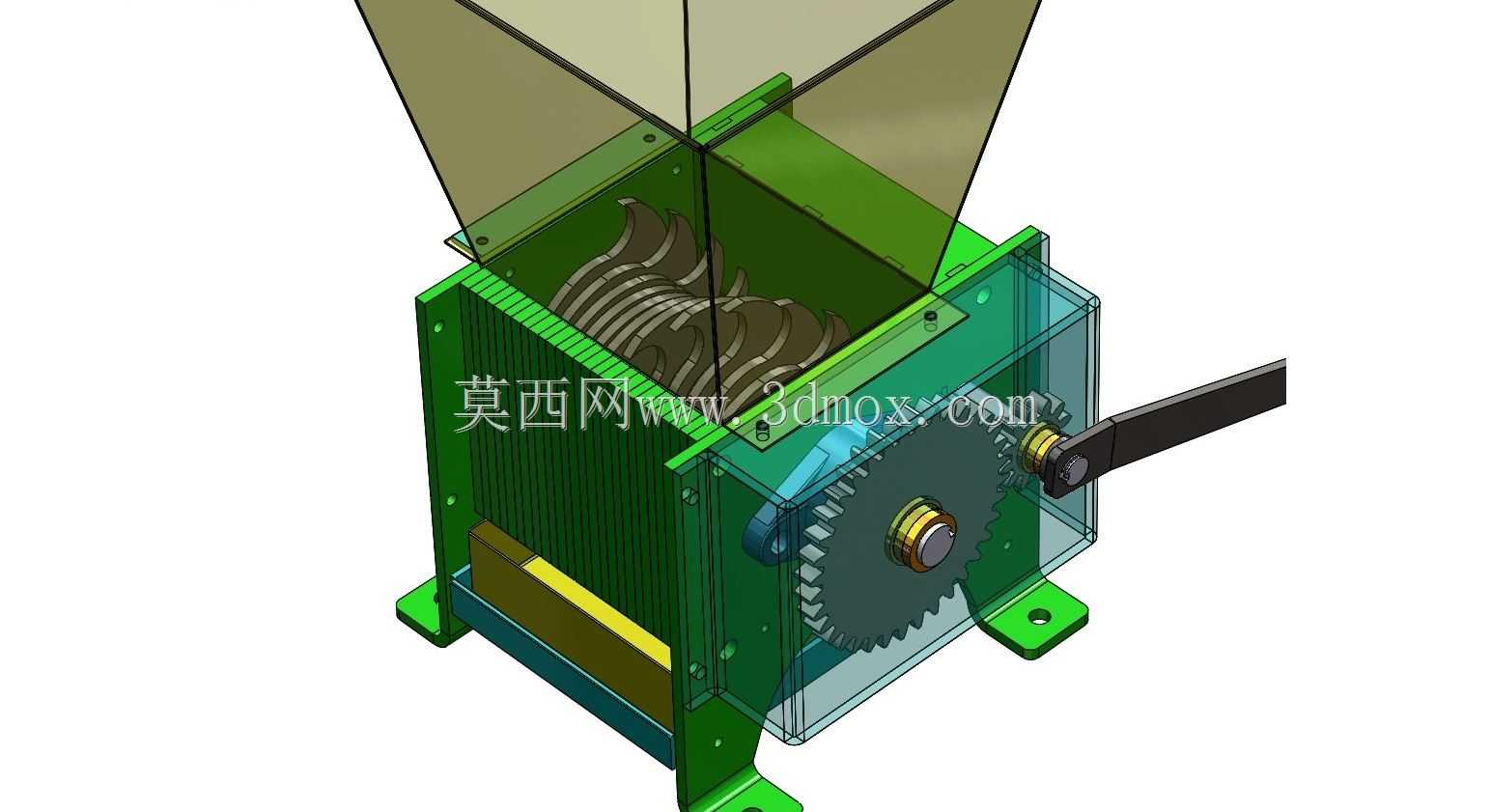

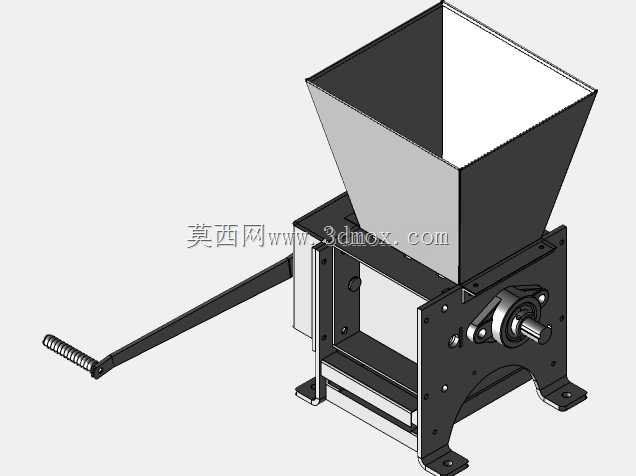

这款手摇驱动的小型破碎设备，主要面向小型办公场景、手工创作工坊、家庭桌面使用以及教学演示场景，可对薄塑料片、废弃纸张、小型包装边角料进行细碎处理，无需外接电源即可完成破碎作业，适配无供电的户外临时作业、教学实训拆装演示等特殊使用场景，填补了小型手动破碎设备的场景空白。设备整体采用立式紧凑布局，上方设置敞口式梯形进料斗，进料斗采用大倾角斜面设计，可引导待破碎物料自然滑入下方破碎腔，避免物料卡滞在进料区域，进料斗边缘做了圆滑过渡处理，防止投放物料时划伤操作人员。破碎腔内部采用平行双轴破碎辊结构，辊体表面排布交错的钩形破碎刀齿，两轴刀齿相互啮合，转动过程中可对落入腔体内的物料进行撕扯、剪切，将物料破碎为均匀的小尺寸碎块，破碎腔侧壁采用透明可视设计，可直观观察内部物料破碎进度与刀齿啮合状态，便于及时处理卡料问题。设备的动力传递采用直齿轮啮合传动结构，侧方伸出的手摇柄直接连接主动齿轮轴，主动齿轮与从动齿轮形成定比传动，带动两根破碎辊做相向转动，齿轮组外部设置防护壳体，避免转动部件外露引发安全隐患，手摇柄采用防滑握柄设计，转动时施力顺畅，无需过大操作力即可完成破碎作业。设备底部设置带安装孔的固定支脚，可通过螺栓将设备固定在桌面、工作台架上，避免手摇作业时设备发生移位，整体安装边界尺寸适配常规桌面摆放，不会占用过多操作空间，支脚高度预留了底部出料空间，破碎后的物料可直接从下方出料口落入承接容器。设计过程中重点优化了刀齿的啮合间隙，既保证对薄型物料的抓取破碎能力，又避免间隙过小导致转动卡滞，同时对传动齿轮的模数、齿数做了匹配设计，保证手摇输入的扭矩可顺畅传递到破碎辊，降低操作时的施力强度，整体结构无复杂电控部件，拆装维护便捷，适合作为机械结构教学的演示载体，也可满足小批量零散物料的手动破碎需求。
