二级冲击破碎设备结构设计方案

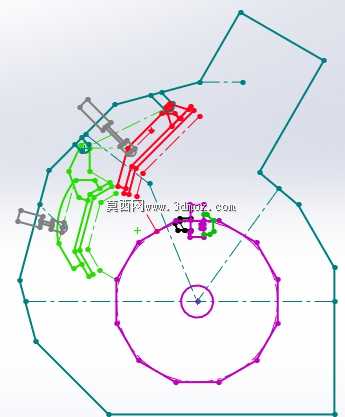

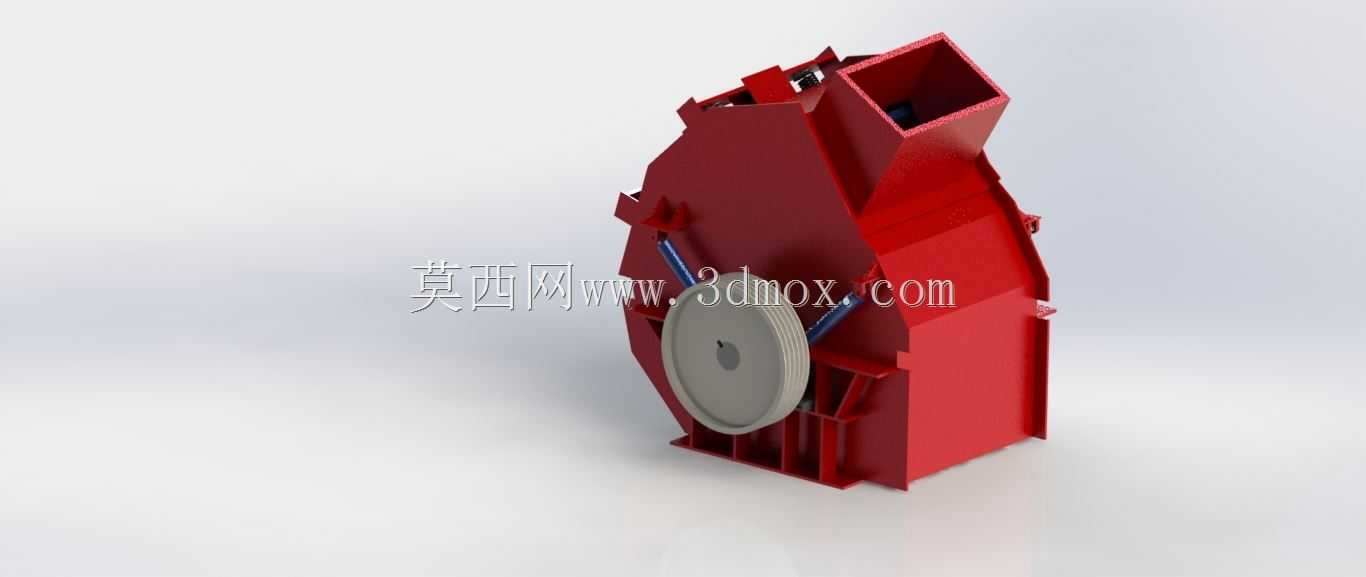

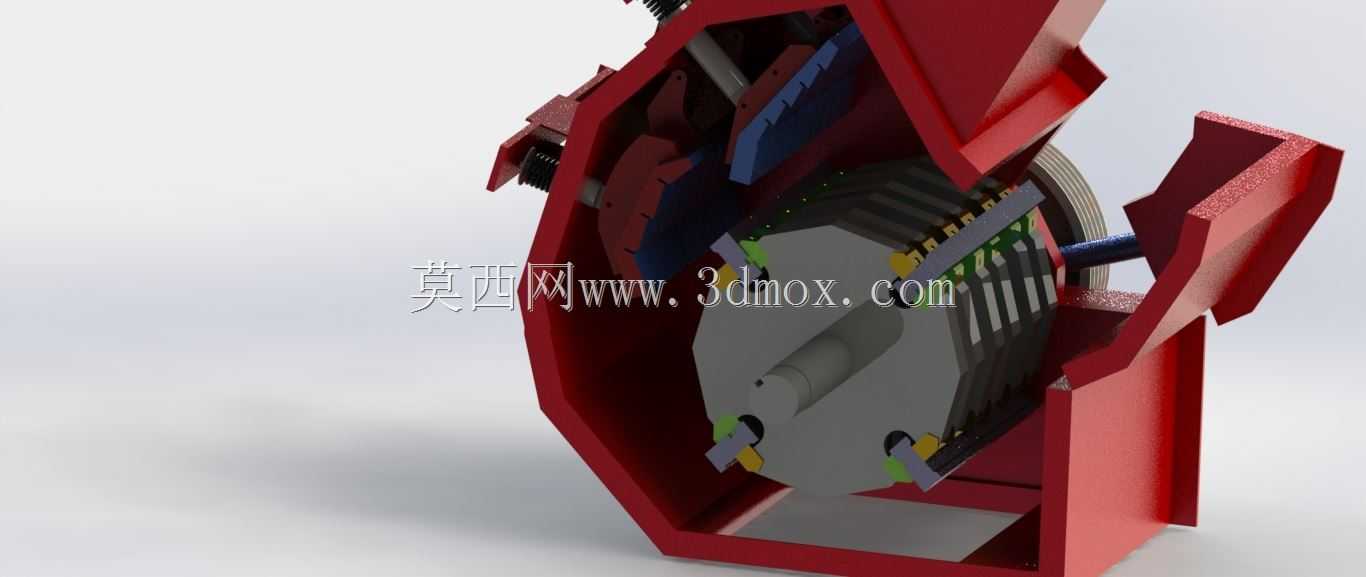

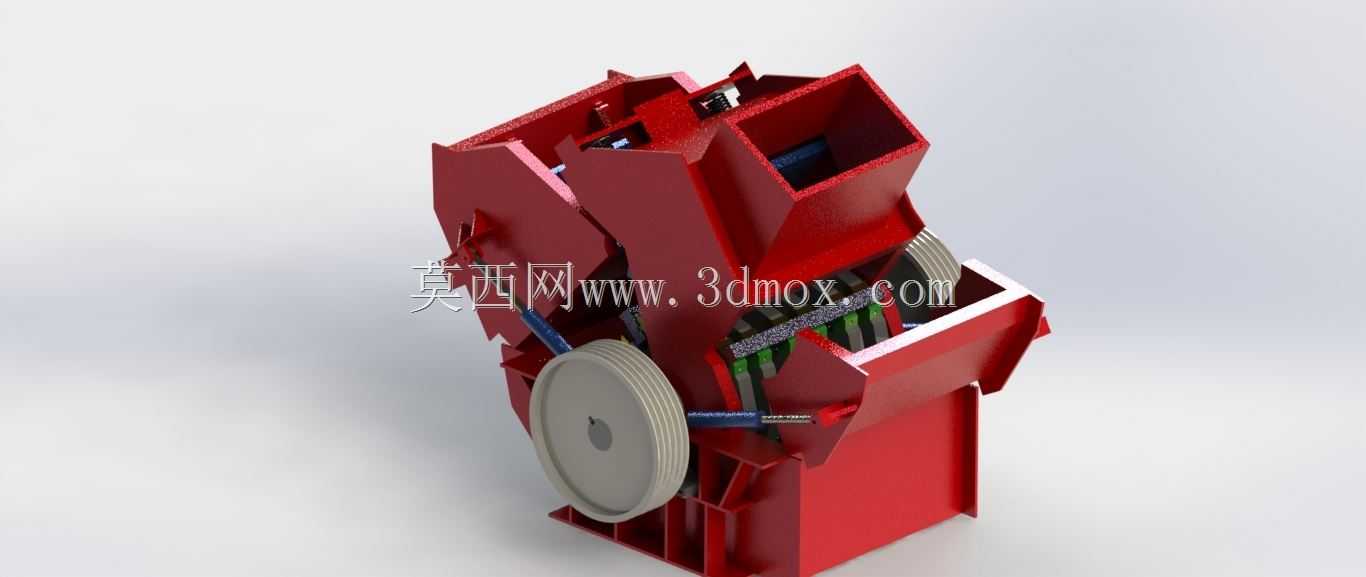

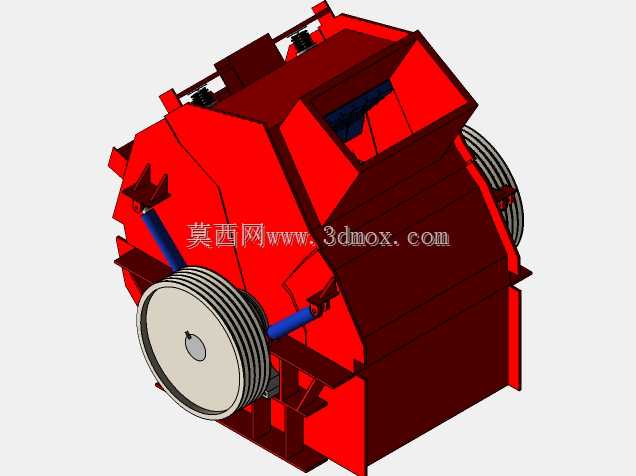

该二级冲击破碎设备主要面向矿山砂石生产、建筑固废资源化处理、冶金矿料预处理等工业场景，可独立完成中硬及以上硬度物料的二段细碎作业，也可与一级粗破设备配套组成完整破碎生产线，适配鹅卵石、花岗岩、石灰石、混凝土块、矿渣等多种物料的加工需求，产出的成品料粒度均匀、针片状含量低，能够直接满足基建工程骨料生产、矿料精选前置处理、固废再生骨料加工的用料标准。设备整体采用立式上下腔体串联的结构布局，进料口设置于设备上部，采用大口径敞口设计，可适配皮带输送机直接上料，避免进料卡堵问题；下部设置倾斜式出料导槽，可直接对接后续输送筛分设备，无需额外增设导料结构，减少生产线配套的改造成本。设备两侧对称布置带轮传动结构，通过V带连接驱动电机，传动效率高且具备过载缓冲能力，可避免硬物料卡滞时对电机造成冲击损伤；腔体内部设置多级冲击反击结构，物料进入一级破碎腔后经高速运动的冲击部件击打获得初速度，撞击到反击板后完成首次破碎，之后下落进入二级破碎腔，在多级冲击、碰撞、研磨的共同作用下完成细碎，最终符合粒度要求的物料从下部出料口排出，不合格的大块物料会在腔体内继续参与破碎循环，直到粒度达标。设计过程中重点考量了易损件的更换便捷性，腔体侧部设置可快速开启的检修门，冲击板、衬板等易损部件采用模块化装配结构，无需整体拆解设备即可完成更换作业，大幅缩短设备停机维护时长；设备外壳采用加厚钢板焊接成型，关键受力部位增设加强筋结构，可承受长时间连续破碎作业的交变载荷，避免腔体开裂变形。设备整体安装边界紧凑，整机重心沿竖直中轴线分布，安装时仅需平整硬化地面即可完成固定，无需制作复杂的混凝土基础，可快速完成生产线的布设与转场作业；传动部位外侧设置全封闭安全防护罩，避免作业过程中异物卷入传动结构，保障现场作业安全。设备的腔体内部流道经过顺滑化处理，可减少物料在腔体内的滞留堵塞概率，针对高湿度物料作业场景，可在腔体对应位置增设吹扫接口，减少湿料粘附衬板的问题，提升设备对不同工况的适配能力。
