秸秆粉碎用锤式破碎设备结构设计

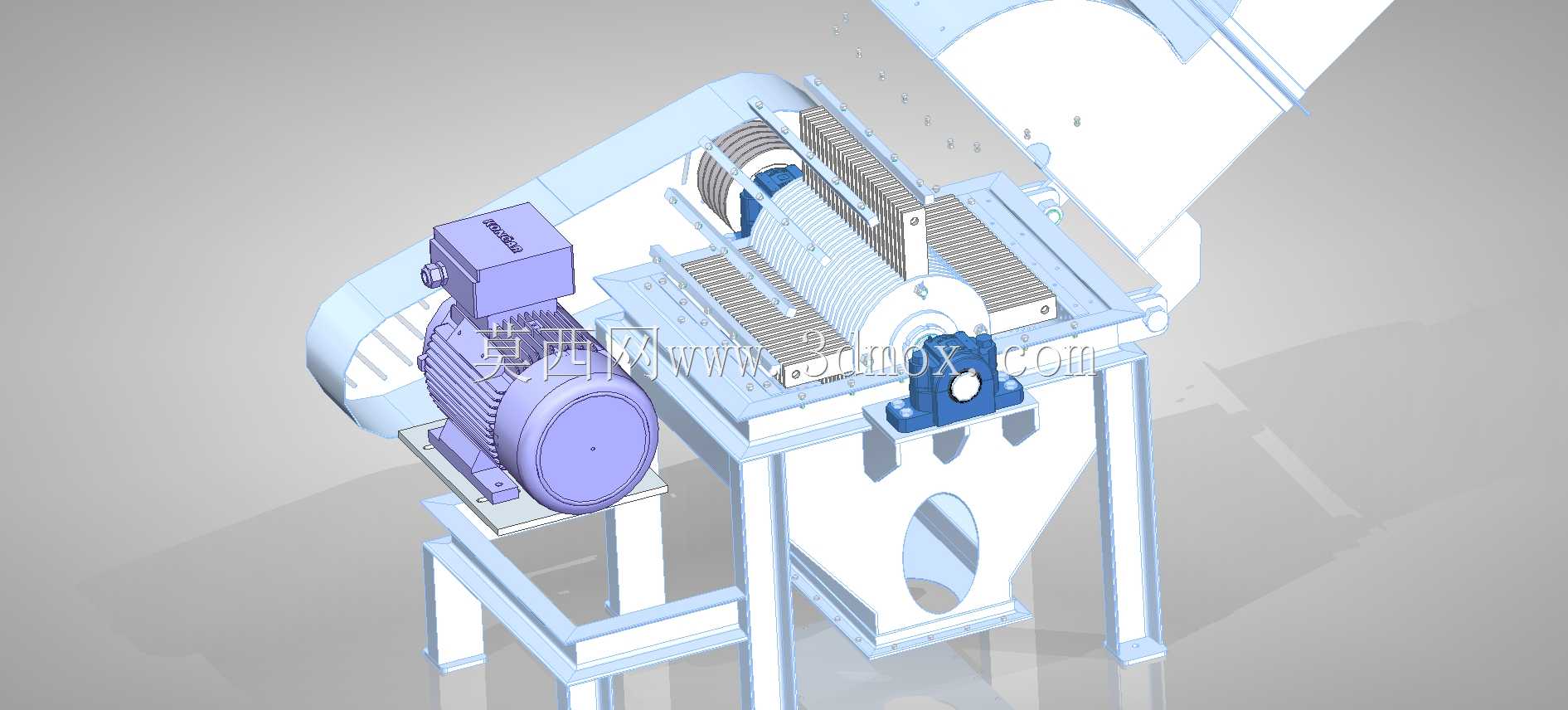

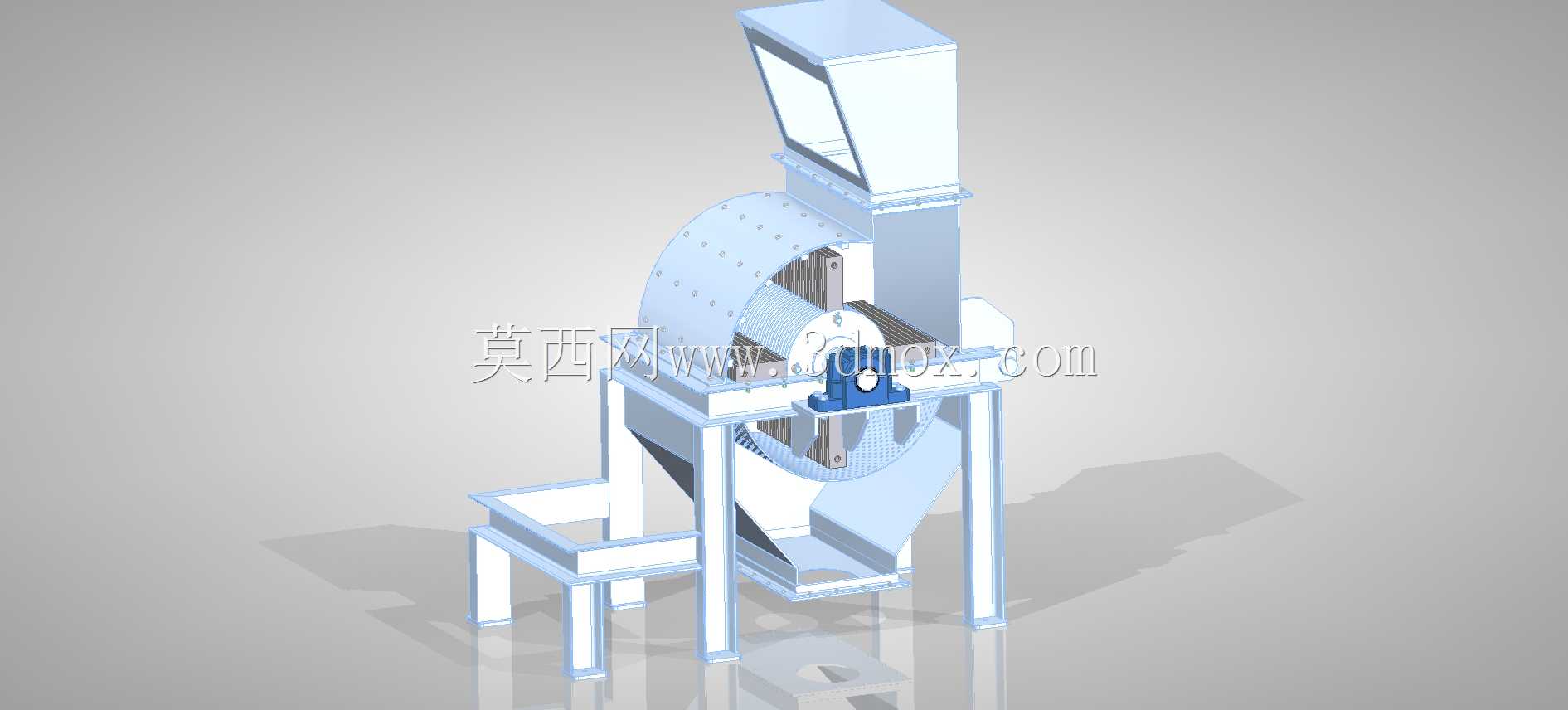

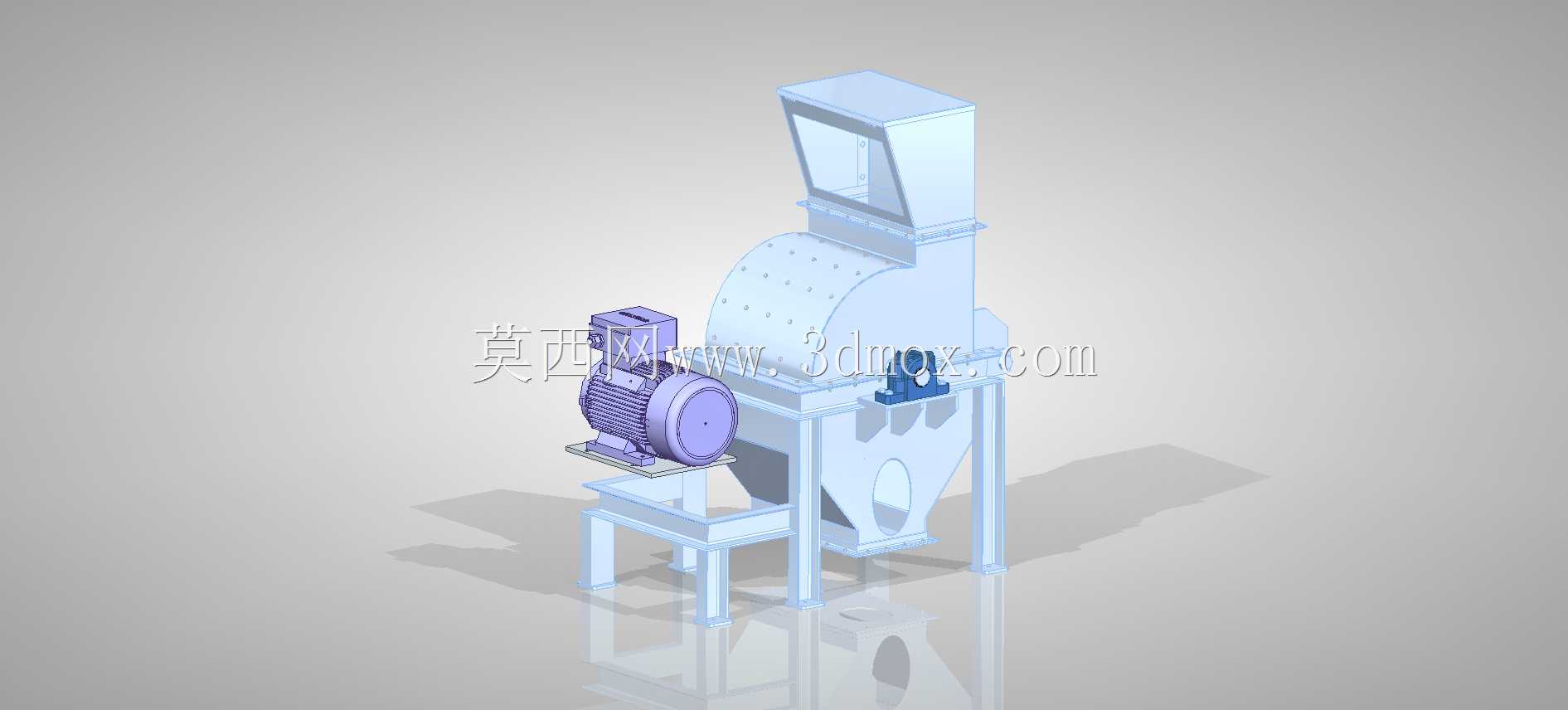

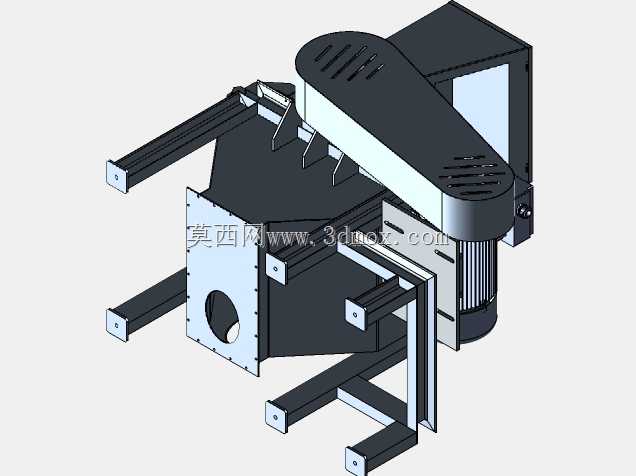

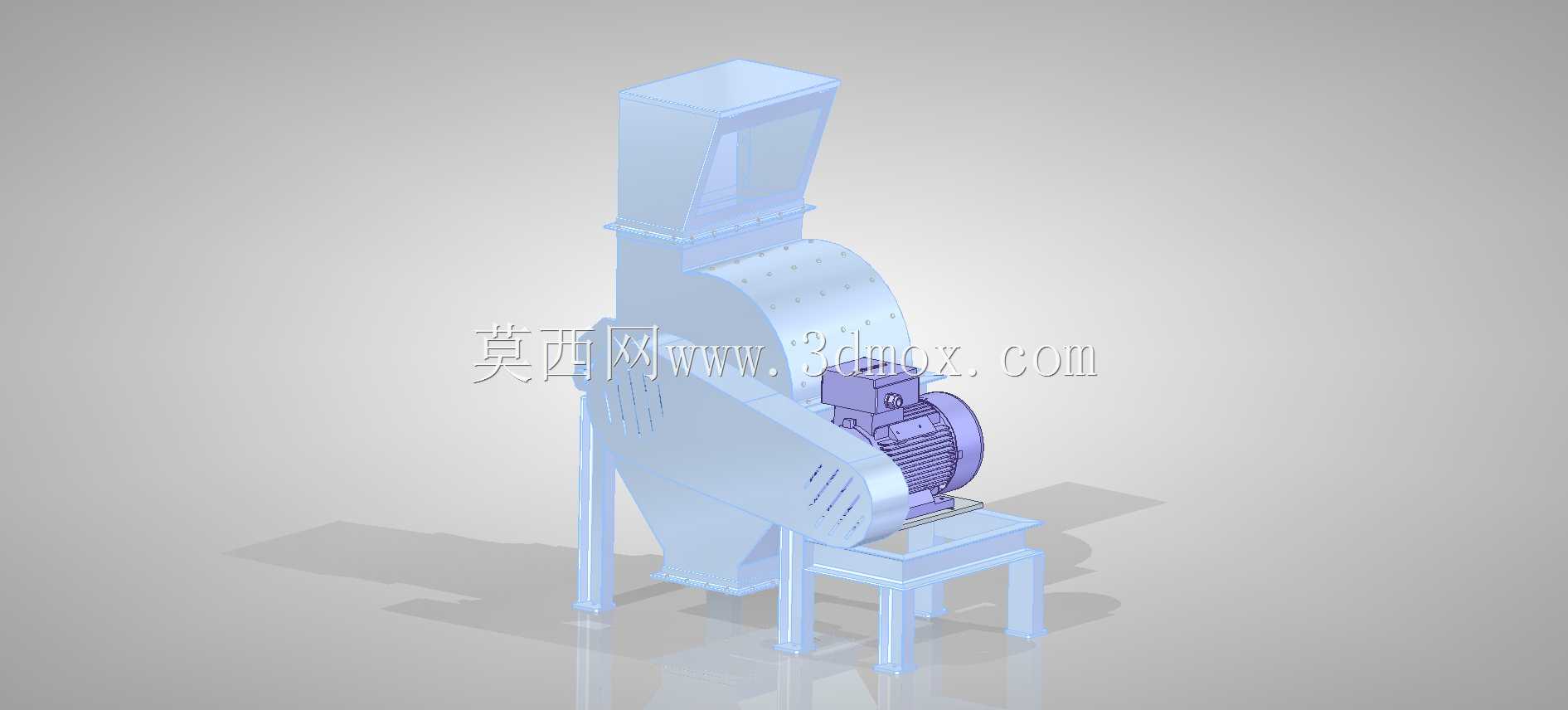

该锤式破碎设备主要面向农林废弃物处理、饲料加工、生物质原料预处理等应用场景，可对干燥秸秆、谷壳、藤蔓类农业剩余物，以及硬度适中的块状脆性物料完成中细碎作业，在中小型生物质加工厂、家庭农场、畜牧养殖场均有广泛的使用空间，能够将尺寸较大的原料一次性破碎至符合后续加工要求的粒度，减少原料转运与二次处理的工序成本。设备整体采用立式腔体布局，上部设置扩口式进料通道，进料口做外扩导流设计，能够引导物料顺畅进入粉碎腔体，避免进料过程中出现物料卡滞、飞溅的问题，进料通道与粉碎腔体采用法兰式连接结构，可根据实际使用需求快速拆装，方便后期对腔体内易损部件进行检查与更换。粉碎腔体为圆弧过渡的箱型焊接结构，内壁预留有耐磨衬板的安装位，可根据处理物料的磨琢性选配不同材质的衬板，延长腔体整体使用寿命；腔体内部的转子组件做动平衡校准设计，配套的驱动电机通过直连方式与转子轴对接，减少传动环节的动力损耗，转子上的锤片采用铰接式安装结构，作业过程中锤片可随转子高速旋转产生冲击力，碰撞进入腔体的物料完成破碎，遇到难以破碎的硬质异物时锤片可自适应偏转，避免刚性碰撞造成部件损坏。设备下部设置型钢焊接的一体式机架，机架采用方管拼焊成型，四条支撑腿做等高找平设计，底部预留有地脚螺栓安装孔，可直接固定在硬化地面或配套的移动底座上，机架的承载面设置电机安装定位槽与腔体支撑座，能够保证设备运行过程中各部件的同轴度，降低高速运转时的振动幅度与运行噪音。设备整体外形紧凑，安装边界充分考虑中小型作业场地的空间限制，无需额外搭建复杂的基础平台，进料口高度适配人工上料或常规皮带输送机的出料高度，出料方向可根据现场物料输送路线调整，能够灵活适配不同的生产线布局需求。设备的设计过程中充分考虑日常维护的便捷性，腔体侧面设置可开启的检修门，无需完全拆解腔体即可完成锤片磨损检查、筛网更换等日常维保操作，降低设备的运维难度与停机时间。
