基于旧USB键盘改造的XYZ轴数控操作控制器

　　在小型数控加工设备的日常操作场景中，操作面板的适配性往往直接影响作业效率，尤其是桌面级CNC设备、小型雕刻机这类多用于单件打样、小批量零件加工的设备，原厂配套的操作手柄要么功能冗余成本偏高，要么按键布局不符合一线操作人员的长期操作习惯，很多一线结构工程师、设备调试人员都会根据自身操作习惯自制适配的操作控制终端。这款XYZ轴数控控制器，就是依托废旧USB电子键盘的核心矩阵电路改造而来的专用操作终端，核心适配LinuxCNC这类开源数控系统，在零件加工、刀具参数设置、手动对刀等高频操作场景下，能大幅降低操作的误触概率，提升作业流畅度。

　　从设计思路来看，整个改造过程没有采用定制PCB的方案，而是直接复用旧USB键盘的按键扫描矩阵，这一选择本身就贴合小型工作室、个人DIY加工场景的实际条件——不需要额外绘制电路板、不需要打样焊接复杂电路，只需要梳理清楚原有键盘按键对应的键值映射，将数控系统中常用的X/Y/Z三轴点动、方向选择、倍率调整、确认返回等功能，对应映射到选定的按键位上，就能快速完成核心功能的搭建，后续如果需要调整按键功能，只需要在数控系统的按键配置界面修改映射关系即可，硬件端不需要做任何改动，维护调整的成本极低。

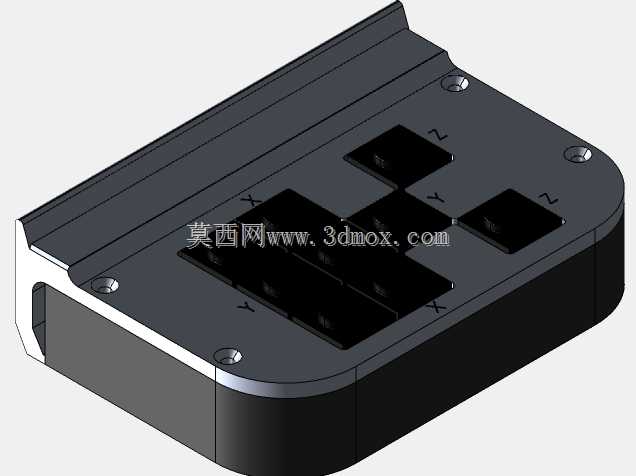

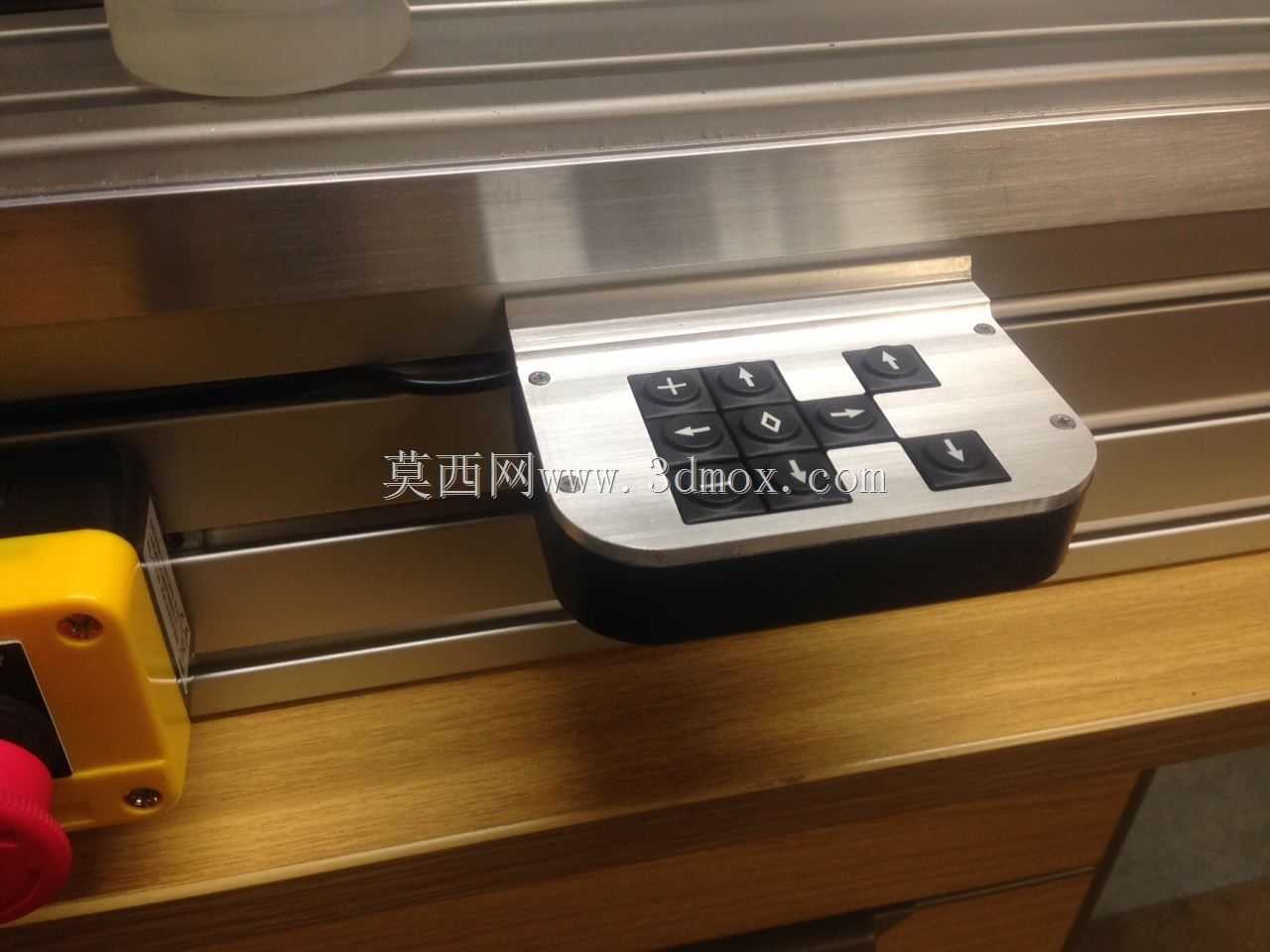

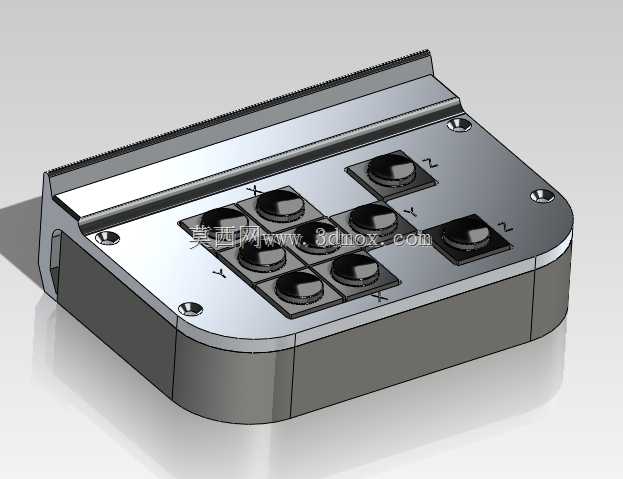

　　外形结构上，控制器采用了分体式的铝合金上盖搭配工程塑料下壳的组合，上盖做了倒角处理避免锐边划伤操作人员，所有功能按键都集中布置在上盖的中心区域，按键排布完全按照三轴操作的逻辑设置：上方四个按键对应Z轴的正负点动、进给倍率调整，中间区域是X/Y轴的四向方向控制与功能确认键，右侧单独设置快速移动按键，操作人员单手就能覆盖所有常用按键，不需要在操作时频繁移动手腕，长时间手动操作机床的疲劳度会明显降低。安装边界方面，控制器整体厚度控制在28mm以内，底部预留了标准的燕尾槽安装位，可以直接固定在机床操作台的铝型材导轨上，也可以通过底部的磁吸块吸附在金属机壳表面，不需要额外打孔安装，适配不同安装场景的灵活性很强。

　　实际使用过程中，这类自制控制器的可靠性完全能满足小型加工场景的需求，因为复用的USB键盘本身就是成熟的人机交互硬件，按键的触发寿命、信号传输稳定性都经过了长期的市场验证，相比自行焊接的矩阵电路，出现按键串键、信号丢失的概率更低。在LinuxCNC系统下，不需要额外安装专用驱动，系统会直接将其识别为标准USB输入设备，只需要完成一次按键映射配置，后续插拔都能直接识别使用，对于经常需要调整设备布局、临时外接操作终端的场景来说，这种通用USB接口的设计能省去很多适配的麻烦。

　　功能特性上，控制器除了基础的三轴手动点动控制之外，还可以通过按键组合实现主轴启停、冷却液开关、坐标清零等常用功能，所有按键都选用了长行程的轻触开关，按压力度控制在1.2N左右，按键反馈清晰，操作人员不需要盯着按键就能凭触感完成操作，在对刀、微调进给这类需要视线集中在刀具与工件位置的操作场景下，盲操作的准确率能得到有效保障。外壳的接缝处做了密封处理，能阻挡加工过程中产生的细小切屑、切削液雾进入壳体内部，日常清理只需要用干布擦拭表面即可，不需要拆开壳体清理内部，日常维护的工作量很小。

　　从结构设计的细节来看，上盖的按键开孔位置做了0.2mm的沉台处理，按键安装后与上盖表面基本齐平，不会因为突出过多被意外磕碰触发误动作；USB出线口设置在壳体的侧后方，出线位置做了橡胶护线套，避免线缆反复弯折出现线芯断裂的问题；内部电路板通过三个铜柱固定在下壳上，与壳体之间预留了2mm的间隙，即使壳体表面因为温差产生凝露，也不会直接接触到电路板造成短路。整个控制器的重量控制在180g左右，即使是临时手持操作也不会有明显的负重感，在设备调试阶段需要多角度观察加工状态时，可以随手拿起控制器边观察边调整轴的位置，使用场景不受固定安装位的限制。
