传统GT2皮带传动激光雕刻机结构设计

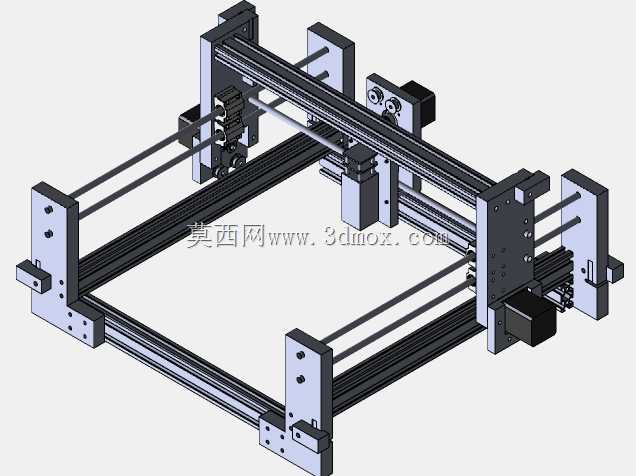

该款皮带传动式激光雕刻设备，主要面向小型加工工坊、个人创客工作室、文创产品定制场景使用，可覆盖竹木、皮革、亚克力、薄塑胶片等多种非金属材质的平面雕刻作业，也可适配低功率激光头完成薄型材料的轻量切割加工，能够满足个性化定制打标、小批量文创产品生产、教学实训操作等多场景的使用需求。设备整体采用龙门式双轴运动架构，核心传动选用传统GT2同步皮带搭配缠绕式皮带轮的结构方案，在设计过程中曾尝试将GT2传动替换为齿轮齿条啮合结构，测试后发现直齿啮合传动存在齿侧间隙问题，当轴系移动速度发生变化时，间隙带来的传动顿挫会导致激光输出路径出现周期性偏差，最终在雕刻成品表面形成规律性线条瑕疵，而螺距齿皮带适配齿轮齿条的方案仅能在特定啮合参数下生效，对安装精度要求极高，且双步进电机错位布置的方案对轮组间距有严格的非节距整数倍要求，实际装配调试难度大，容错空间极低，因此最终回归传统GT2皮带缠绕传动的成熟方案，通过皮带与带轮的齿形紧密啮合消除传动间隙，保证运动过程中速度切换平滑无顿挫，让激光头在全行程范围内的移动路径精准可控，最终雕刻出的线条在X、Y任意运动方向上都能保持平直均匀，无周期性波纹或错位缺陷。设备整体框架采用标准工业铝型材拼接搭建，横向龙门跨距可适配常规A4幅面的加工范围，纵向运动行程覆盖常规小型工件的加工尺寸需求，所有运动轮组均采用内嵌式安装设计，传动皮带布置在型材槽位内部，既可以避免加工过程中产生的碎屑附着在皮带表面影响传动精度，也能缩小设备整体的外形安装边界，设备底部预留标准安装孔位，可直接固定在工作台面使用，也可加装可调支撑脚适应不平整的放置场景。X轴运动组件搭载激光头安装滑台，预留标准激光头固定孔位，可适配不同功率的激光模组快速拆装更换，Y轴双侧传动轮组通过同轴连接保证两侧运动同步性，避免龙门运行过程中出现偏斜卡滞问题，所有张紧轮位置均预留调节余量，可在长期使用皮带出现轻微松弛时快速调整张紧度，无需拆解主体结构即可完成日常维护，整体结构兼顾加工精度、装配便捷性与后期维护成本，适合小型化激光加工作业场景的落地使用。
