矿山选矿用卧式筒形球磨机结构设计

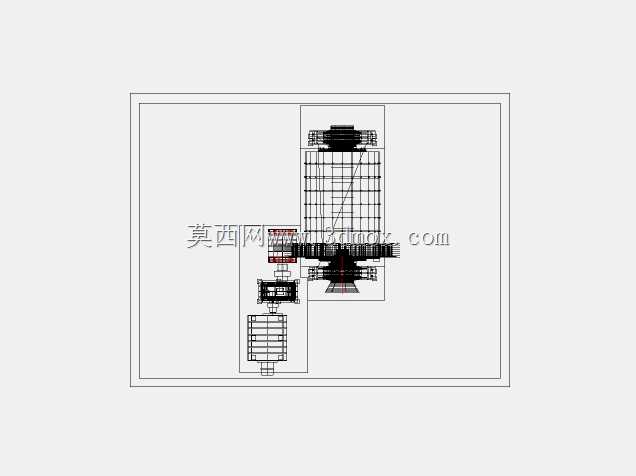

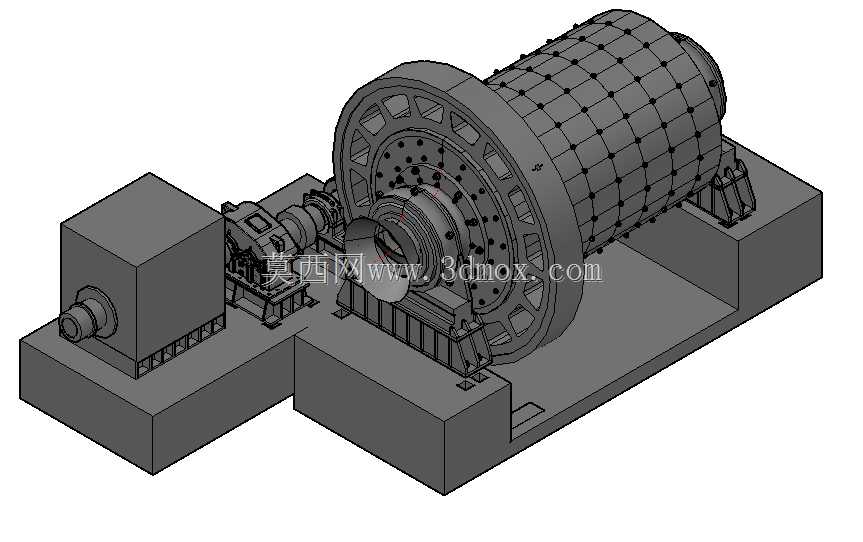

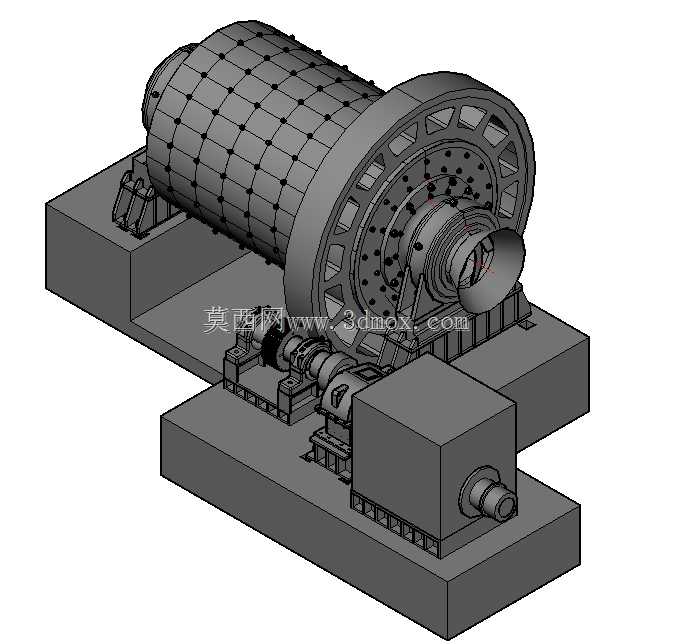

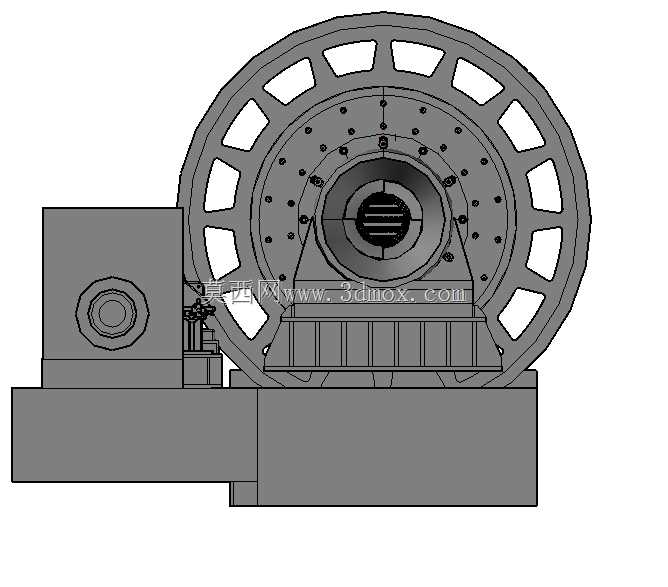

这款卧式球磨机主要面向矿山选矿、建材原料制备、冶金矿料处理等工业场景，是物料破碎后完成粉磨作业的核心设备，可处理各类金属矿石、非金属矿石、工业熟料等硬度较高的物料，通过筒体内部研磨介质的冲击与研磨作用，将入料的块状物料加工至符合后续分选、焙烧或配料要求的细粒度粉料，在黑色金属选矿厂、有色金属选矿厂、水泥生产原料工段、耐火材料加工车间都有广泛应用。从结构设计来看，整体采用卧式双基座支撑布局，核心的回转筒体采用分段式衬板铺设结构，筒体表面均匀布置的衬板固定点位，既可以方便后期磨损衬板的快速更换，也能通过衬板的凸起结构带动内部钢球研磨介质随筒体转动到合适高度后抛落，实现对物料的高效冲击破碎；筒体出料端采用大直径端盖配中空轴的结构，既保证了足够的出料通流面积，也为回转部分提供了可靠的支撑基准，端盖上的辐条式减重结构在保证整体结构强度的前提下，有效降低了回转部分的自重，减少了驱动端的负载损耗。驱动端采用异步电机搭配减速传动机构的布局，电机独立安装在侧方基座上，通过联轴器与减速单元连接，再通过齿轮副带动筒体端的大齿圈实现筒体的低速回转，这种分体式安装布局可以有效缓冲设备运行时的振动，避免电机直接承受筒体的冲击载荷，延长核心驱动部件的使用寿命。两侧的厚重混凝土式安装基座预留了地脚螺栓固定点位，在实际安装时需要根据现场地基承载力做对应的预埋处理，基座的高度差经过精准核算，既保证了筒体的安装水平度，也为下方的出料输送、检修操作预留了足够的操作空间；整体设备的安装边界需要预留筒体长度1.2倍以上的轴向检修空间，径向需要预留衬板更换、传动部件维护的操作通道，设备进料端的中空轴高度与上游破碎设备的出料溜槽匹配，出料端的高度可对接后续的分级设备进料口，能够直接嵌入现有选矿生产线的工艺流程中，无需额外做过多的管线与结构改造。在功能设计上，该结构充分考虑了重载连续运行的工况需求，筒体的壁厚经过强度校核，可以承受满负荷状态下研磨介质与物料的总重量，支撑轴瓦位置预留了润滑管路的布设空间，可适配稀油润滑系统实现长时间连续运行的润滑降温，端盖与筒体的连接采用高强度螺栓配密封结构，避免粉磨过程中矿浆的泄漏，整体结构兼顾了运行可靠性与维护便捷性，能够适应矿山现场高粉尘、高负荷的连续作业环境。
