水泥厂带燃烧室六级单管柱预热系统结构

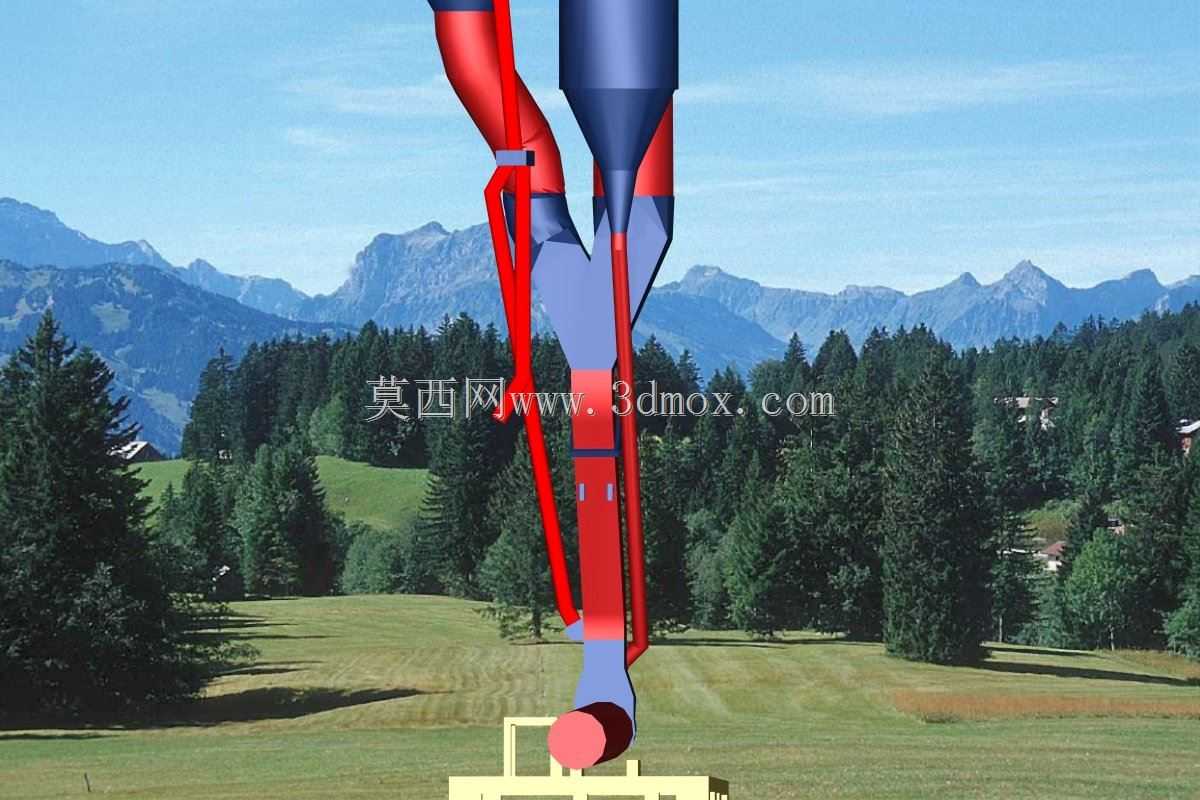

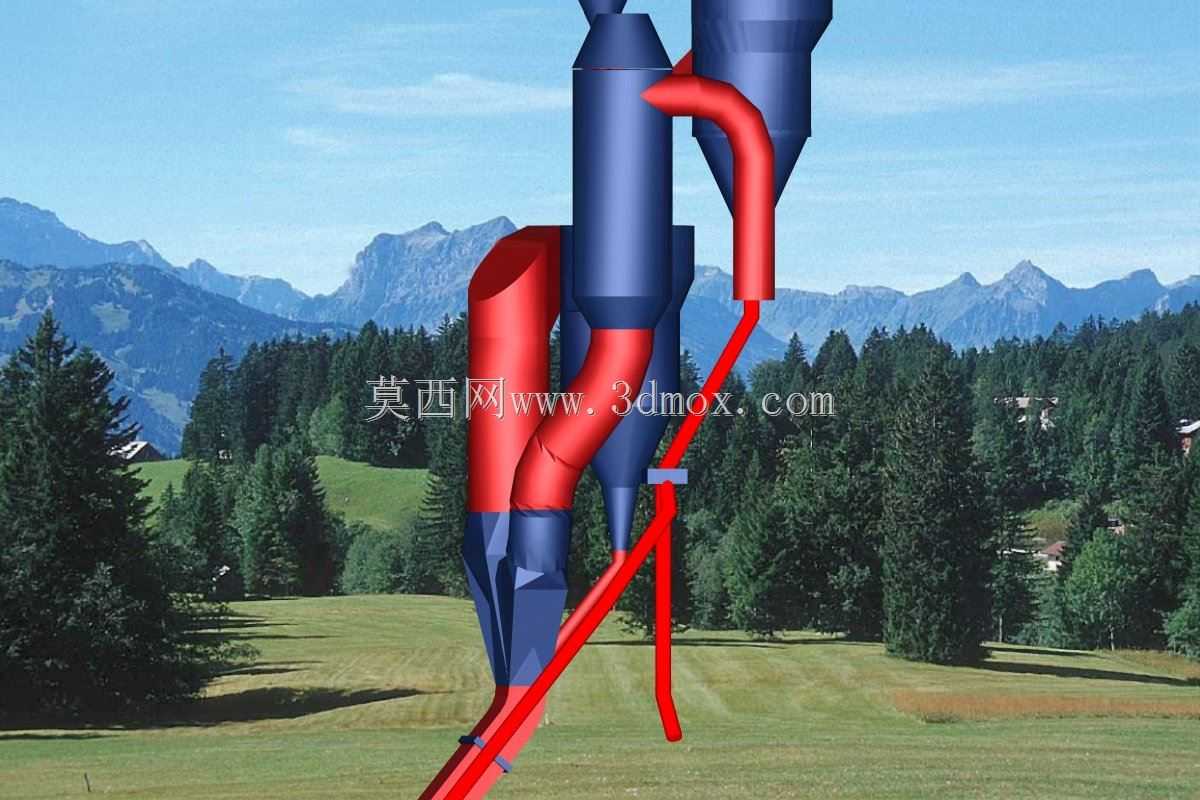

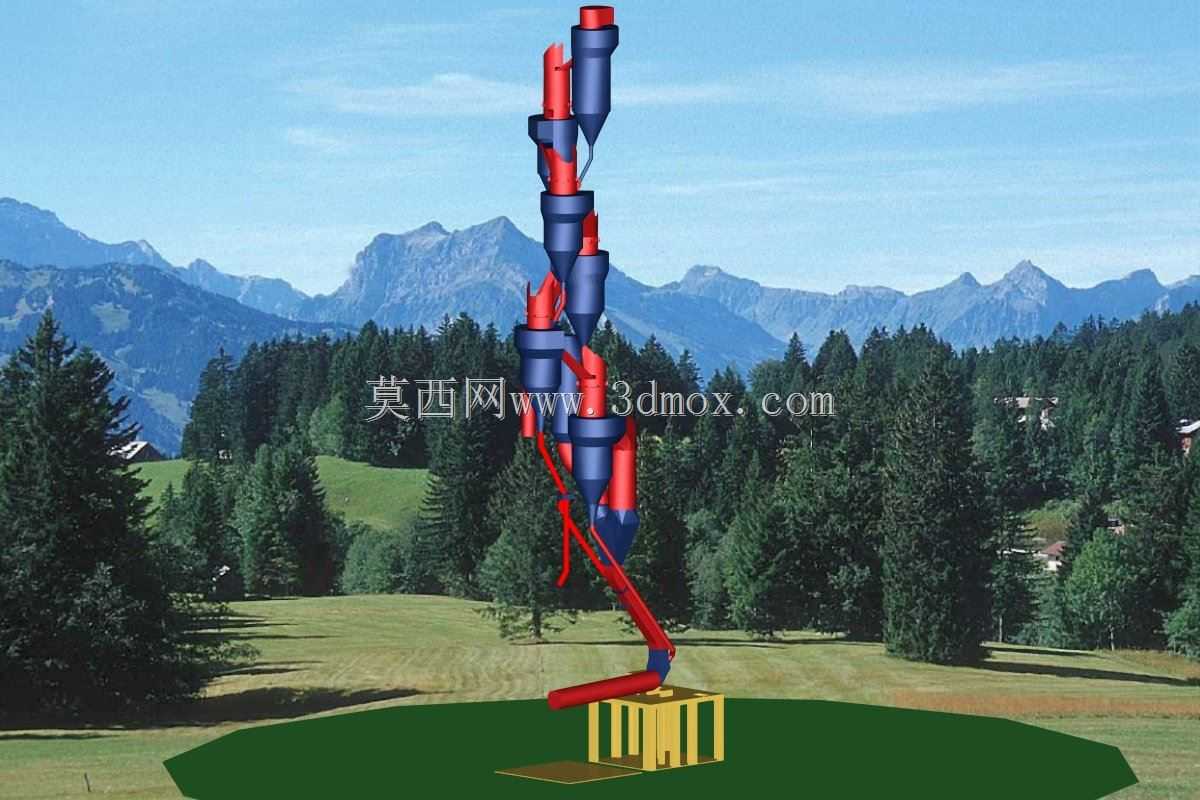

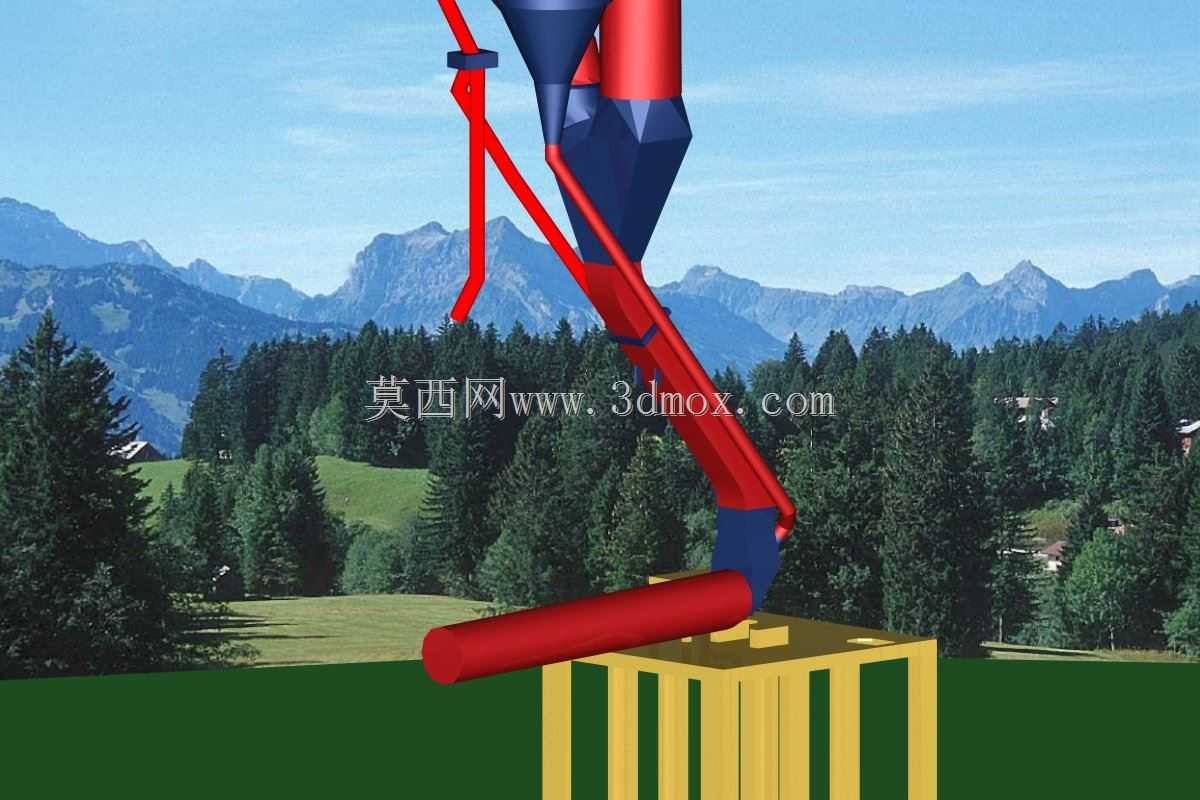

该结构应用于新型干法水泥生产线的窑尾工段，布置在回转窑窑尾上方的塔架区域，承担生料预热与部分分解的核心功能，是水泥熟料煅烧流程中衔接原料粉磨与回转窑煅烧的关键热工装备，可充分利用回转窑排出的高温烟气余热对生料粉进行逐级加热，大幅降低熟料煅烧的整体热耗，提升整条生产线的能源利用效率。整套系统采用六级单管柱串联布局，配套设置直径7.2m的燃烧室结构，可在预热流程末端为入窑生料提供额外的热源补给，适配生产线扩建工况下的产能提升需求，无需对原有窑尾主结构进行大规模拆改即可完成加装，有效压缩技改项目的施工周期与改造成本。各级旋风筒采用差异化直径设计，从第一级到第六级的筒身直径依次为8.2m、8.2m、8.5m、8.5m、8.5m、8.5m，该尺寸梯度是结合不同级数下的气固两相流流速、物料分离效率要求经过热力计算与流场仿真确定的：上级旋风筒侧重高分离效率，减少生料粉料随烟气排出的逃逸量，下级旋风筒侧重高温工况下的物料流通能力与抗结皮堵塞性能，适配高温高浓度粉尘的工作环境。设计过程中对各级旋风筒的进风口角度、内筒插入深度、下料管倾角都做了针对性优化，确保气固两相在筒体内形成稳定的旋流场，物料能够顺利沿筒壁滑落至下一级换热单元，避免出现物料塌料、气流短路等影响系统运行稳定性的问题。整套系统的立管部分仅做指示性展示，实际安装时需要结合现场塔架的层高、原有烟气管道的接口位置调整立管的走向与固定方式，模型中未包含外围混凝土建筑结构，方便设计人员直接将该结构嵌入厂区整体布局方案中，核对设备与周边结构的安装净距，提前规划检修通道、测温测压点位的布置位置，为后续的施工图设计、设备安装调试提供直观的三维参考依据。
