2020规格T形槽工业铝型材结构设计

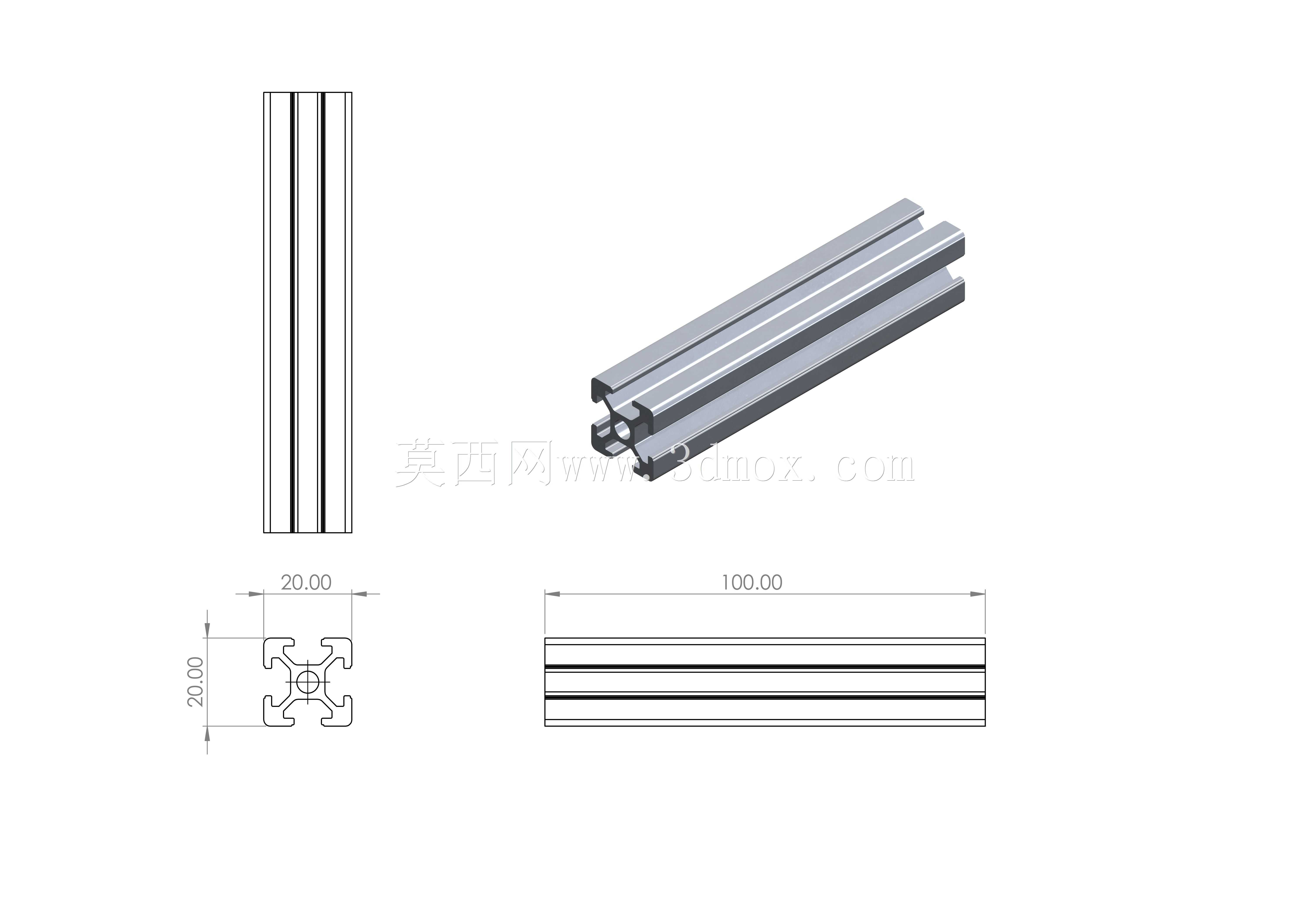

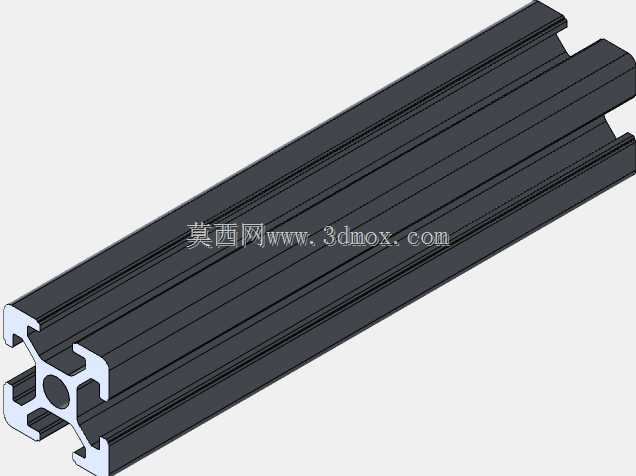

这款20×20规格的T形槽铝型材，是轻型工业框架搭建场景中应用极为广泛的基础构件，常被用于小型自动化设备的外围护架、检测工位的操作台支架、电子生产线的物料导流架、实验室小型试验装置的承载架体，也可适配桌面级3D打印机的框架搭建、小型工装夹具的定位基体，在对架体自重有严格控制、同时需要保证基础结构刚度的轻量化装配场景中，能够充分发挥铝合金材质比强度高的核心优势。从产品功能特性来看，型材采用四面对称的T形槽结构设计，四个端面均预留标准规格的槽道，无需对型材进行二次钻孔、焊接加工，仅需配套对应规格的T型螺栓、法兰螺母、角槽连接件等标准配件，即可快速完成多根型材的垂直、平行、斜向拼接，装配过程无热变形风险，架体调整、拆解重组的操作门槛极低，能够大幅缩短非标设备的搭建周期，也方便后期根据生产需求对架体结构进行灵活改造。型材截面采用中空带加强筋的结构设计，中心预留圆形通孔既可以作为穿线通道容纳设备的控制线缆、气路软管，让架体布线更加规整美观，也能在不明显增加型材自重的前提下，通过多道径向加强筋提升截面的抗扭、抗弯性能，避免轻型架体在承受偏载时出现形变问题。在设计思路上，这款型材严格遵循小型工业铝型材的通用装配规范，槽道尺寸经过精准校核，能够和同系列的端盖、脚轮、蹄脚、合页、拉手等配套配件完美适配，截面的四个边角做了圆弧过渡处理，既能够避免装配过程中尖锐边角划伤操作人员，也能让架体整体外观更加简洁流畅。外形尺寸上，型材截面的外轮廓尺寸严格控制在20mm×20mm，单根型材可根据实际使用需求裁切为任意长度，安装过程中相邻型材拼接时的端面贴合度高，不会出现明显的拼接缝隙，槽道的安装边界经过尺寸优化，配套螺栓头可完全嵌入槽道内部，不会突出型材表面影响外围护板的安装，能够适配厚度1-2mm的亚克力板、钣金护板的嵌入式安装，满足轻型设备架体的封闭防护需求。
