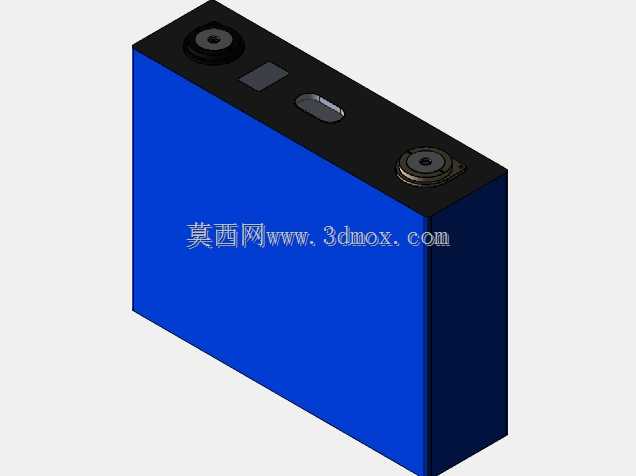

棱柱状磷酸铁锂动力电芯三维结构设计

　　这款棱柱状磷酸铁锂电芯的三维结构，在新能源领域的应用覆盖了多个核心场景，小到两轮电动车的换电模组、低速代步车的动力源，大到工商业储能柜的电芯簇、光伏离网系统的储能单元，甚至是通信基站的后备电源模组，都能见到这类结构电芯的身影。不同于圆柱电芯的卷绕圆形结构，棱柱形的方壳设计在成组时的空间利用率优势十分明显，能够在有限的Pack安装空间内排布更多电芯，提升整体模组的能量密度。从实际使用角度出发，这类电芯的核心功能是作为电能存储与释放的最小单元，通过内部磷酸铁锂正极、石墨负极、隔膜与电解液的电化学反应，实现化学能与电能的稳定转换，其3.2V的标称电压平台适配多数低压储能与动力系统的串并联需求，

　　86Ah的容量规格能够在单电芯层面提供足够的放电时长，减少成组时的电芯并联数量，降低BMS采样与均衡的复杂度。在结构设计思路上，这款电芯采用了硬质铝壳作为外部封装主体，铝壳材质兼顾了结构强度与轻量化需求，同时具备良好的散热性能，能够将电芯充放电过程中产生的热量快速传导至外部散热结构。顶部的两个极柱采用了正负极端子差异化设计，避免安装时出现极性接反的问题，极柱周边做了绝缘密封结构，防止电解液渗漏同时避免极柱与壳体短路。顶部预留的注液孔与防爆阀结构，是电芯安全设计的核心部分，当电芯内部因为过充、短路等异常情况导致压力升高时，防爆阀能够及时开启泄压，避免电芯发生爆燃风险。从安装边界来看，这款电芯的长方体外形规整，六个平面均为平整安装面，

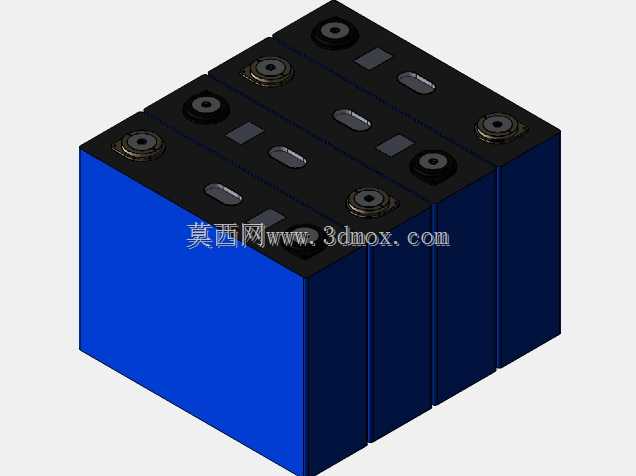

　　在成组时可以通过侧面的结构胶粘接或者端板夹紧的方式固定，相邻电芯之间可以预留1-2mm的间隙布置隔热垫或者散热铝片，极柱的安装孔位尺寸适配常规的铜排连接规格，不需要额外定制转接排就能完成串并联接线。在建模过程中，需要重点关注极柱的突出高度与壳体的倒角尺寸，避免成组时出现极柱与上层结构干涉、壳体边角磕碰绝缘层的问题，同时要保证顶部各功能部件的相对位置准确，为后续Pack设计的采样线走线、绝缘盖板安装预留足够的操作空间。这类棱柱电芯的结构设计，本质上是在能量密度、结构强度、安全性能、安装便利性之间做平衡，不同应用场景下对电芯的壁厚、极柱载流能力、防爆阀开启压力的要求会有差异，但基础的外形结构与安装逻辑是通用的，准确的三维模型能够为后续的模组设计、热仿真分析、结构强度校核提供可靠的基础数据，减少后续样机试制阶段的尺寸匹配问题。
