加特5010无刷直流电机高精度结构还原

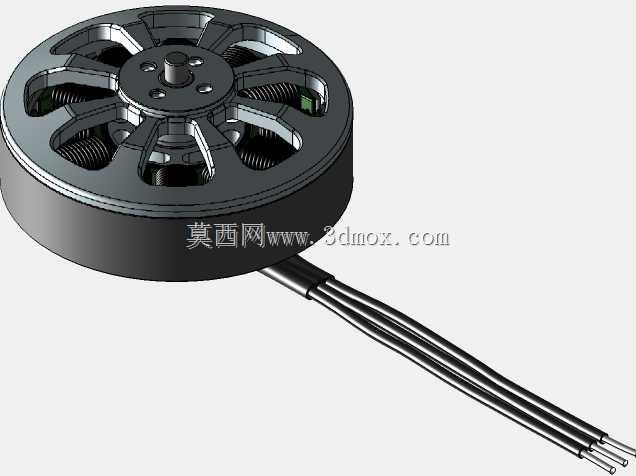

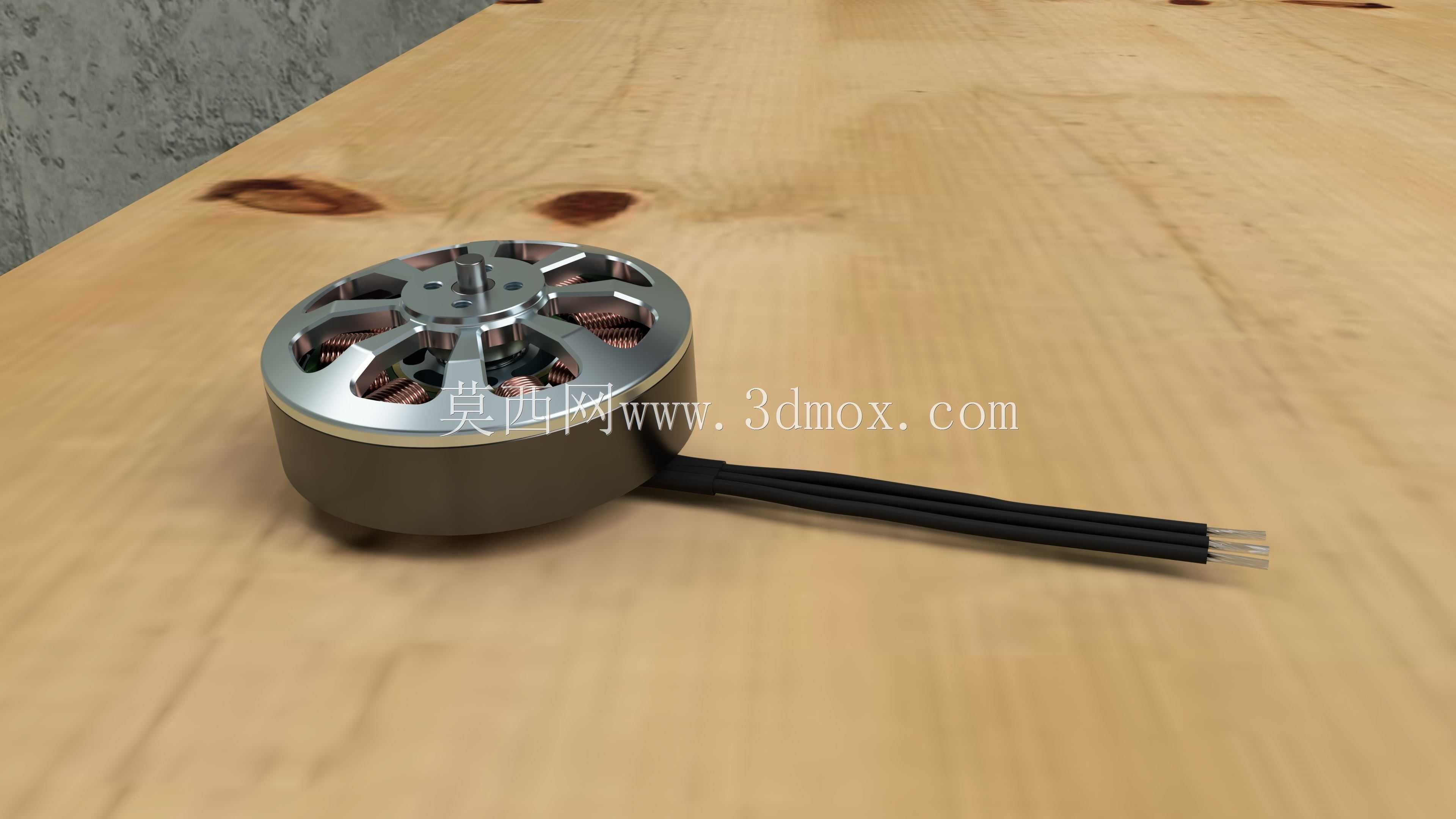

这款无刷直流电机的三维结构还原，主要面向航模动力、小型电动旋翼设备、轻量化工业传动装置的设计开发场景，在多旋翼航拍飞行器、小型植保无人机、大载重航模固定翼、地面竞速模型车等领域是核心动力输出部件，能够为负载设备提供稳定持续的旋转动力，匹配不同规格的螺旋桨或传动轮组完成动力传递。从实际用途来看，这类外转子无刷电机凭借高扭矩输出、低运转噪音、长使用寿命的特性，替代传统有刷电机成为小型电动动力设备的首选，能够在持续高负载运转工况下保持稳定的功率输出，适配不同电调的信号控制完成转速精准调节，满足设备在不同运行状态下的动力需求。在产品功能特性层面，该结构还原完整呈现了外转子无刷电机的核心组成，包含带散热镂空的外转子壳体、内嵌高磁能积磁钢的转子总成、多槽定子铁芯、分层绕制的漆包线绕组、中心固定转轴、高精度轴承组、出线端的硅胶防护线材等核心部件，还原了定子绕组的排布逻辑、转子磁钢的充磁极性对应关系、轴承与转轴及端盖的配合公差，能够直观展现无刷电机通过电子换相驱动转子旋转的工作原理，为动力系统的匹配调试提供直观的结构参考。从设计思路来看，该结构还原严格遵循实物的尺寸比例进行建模，外转子壳体的镂空结构既能够降低电机自身重量，又能在高速运转时形成空气对流带走绕组产生的热量，避免持续高负载下的过热退磁问题；定子绕组的绕线方式匹配该型号电机的KV值设计，能够兼顾低转速下的大扭矩输出与高转速区间的功率效率；中心转轴采用台阶式定位结构，能够保证转子与定子之间的气隙均匀，避免运转过程中出现扫膛问题，两端的轴承位设计匹配标准尺寸的深沟球轴承，既降低运转摩擦阻力，又能承受旋翼运转产生的径向拉力。在外形尺寸与安装边界层面，该结构还原精准复现了电机的安装孔位分布、定子底座的安装尺寸、转轴的伸出长度与直径、出线端的线材排布位置，能够直接适配对应规格的电机安装座、螺旋桨快装夹头，在进行整机结构设计时可以直接调用该模型完成装配干涉检查，确认电机与机架、电调、螺旋桨之间的配合间隙，避免实际加工组装时出现尺寸不匹配的问题，同时也能为电机的散热风道设计、线材固定结构设计提供准确的尺寸依据。
