3D打印四足仿生爬行机器人结构设计

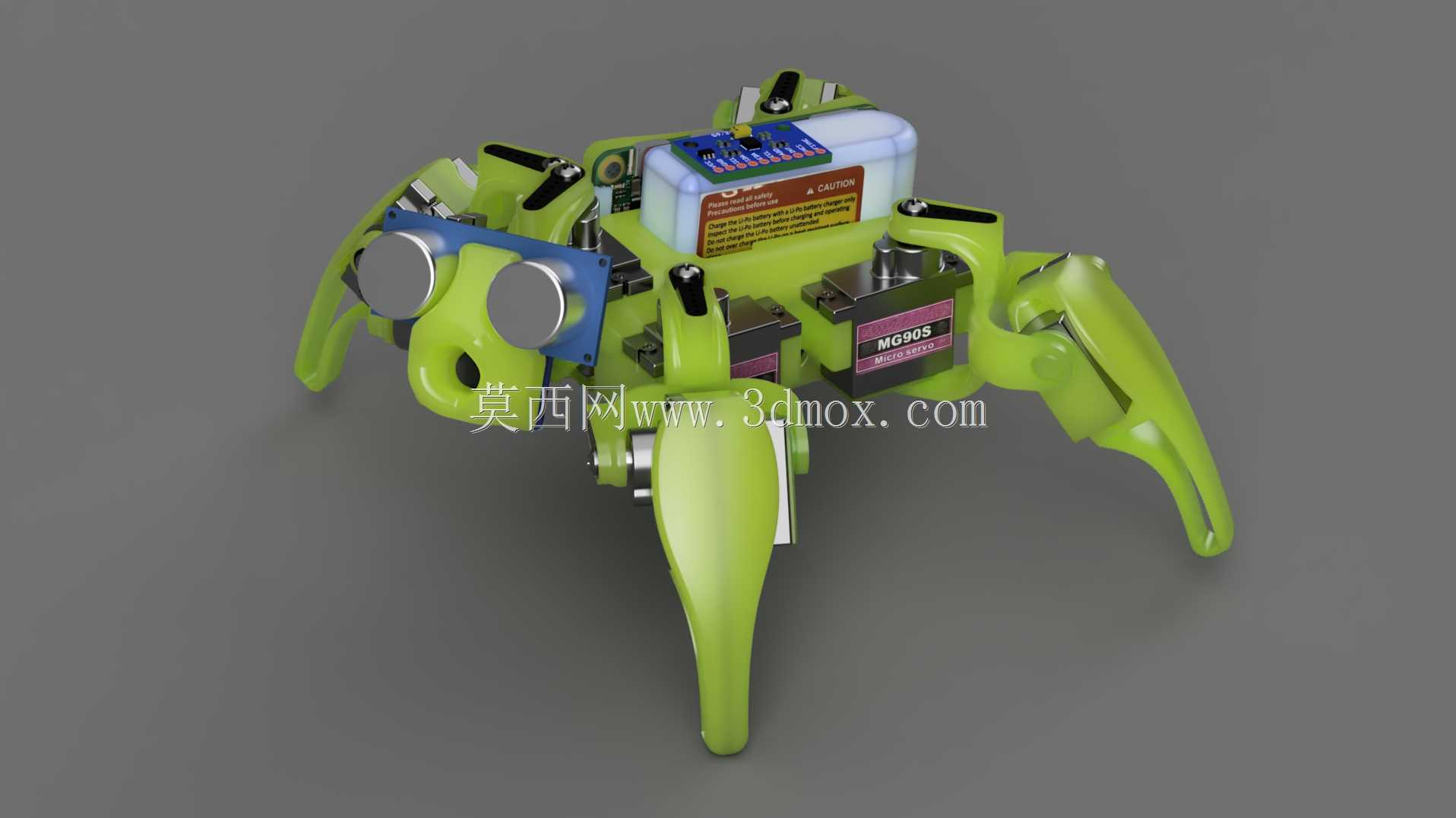

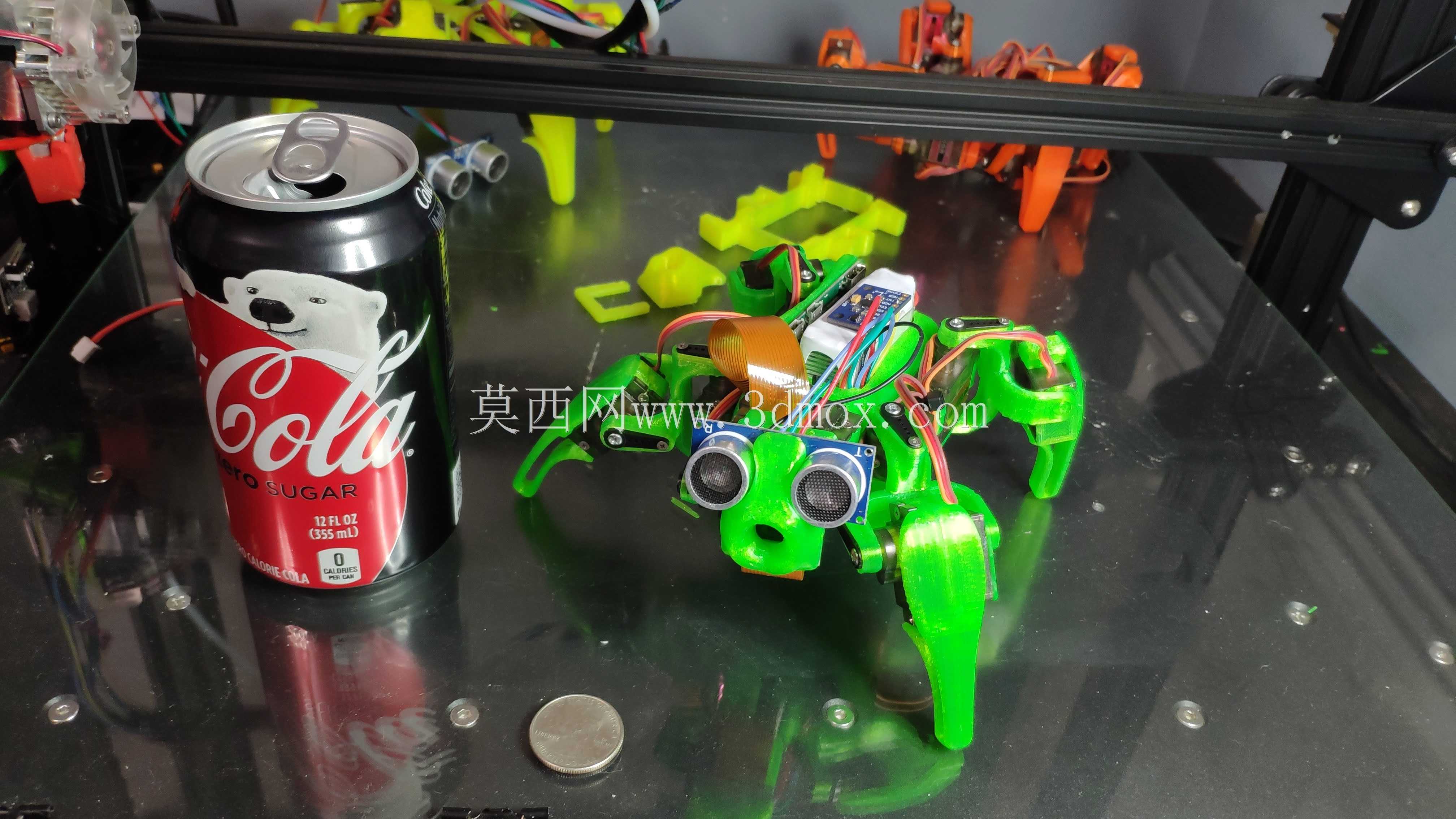

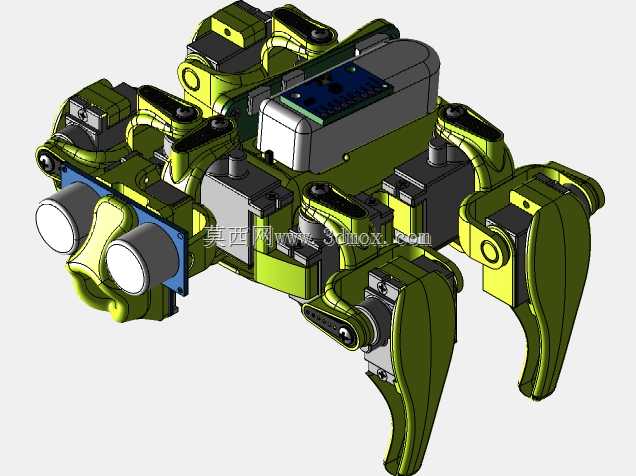

桌面级FDM3D打印制作足式机器人时，最容易被忽略的是薄壁支撑件的层间结合强度问题，这款四足仿生结构在腿部关节衔接处做了局部加厚的筋位设计，避开了常规打印件45度悬垂角度的支撑残留问题，所有外露的走线槽都预留了0.2mm的装配公差，哪怕是打印过程中出现轻微的溢料，也不会卡住杜邦线的插拔。头部的两个超声波传感器安装座做了卡扣式快拆结构，不需要额外拧M2螺丝就能固定模块，摄像头的安装位预留了15度的仰角调节余量，配合IMU模块的安装槽做了居中配重处理，避免四足爬行时头部重量偏移导致的步态失稳。腿部的足端做了圆弧过渡的曲面处理，没有尖锐棱角，打印时不需要额外添加支撑，落地接触时的受力面能均匀分散机身重量，哪怕是在光滑的亚克力台面上爬行也不会出现打滑侧翻的情况。机身内部的主控安装位做了分层隔档，树莓派和驱动板之间预留了3mm的散热间隙，电源模块的走线槽和信号线槽做了物理分隔，避免舵机转动时的电流脉冲干扰传感器信号采集。2自由度的头部关节和2自由度的腿部舵机安装位，都做了舵机耳片的嵌入式卡槽，装配时不需要额外打胶固定，舵机线可以顺着腿部内侧的隐藏线槽直接连到机身主控，不会在爬行过程中被外物勾扯。这类小型四足结构的步态调试难点在于重心的动态匹配，这款结构把电池安装位设计在机身几何中心的下方，降低整体重心高度的同时，也给足端的摆动预留了足够的活动空间，不会出现抬腿时剐蹭机身底板的问题。所有的拼接缝都做了0.1mm的止口设计，打印完成后直接就能卡合定位，不需要反复调整对齐位置，哪怕是没有装配经验的学生，也能在半小时内完成所有硬件的组装。头部的仿生眼睛造型和超声波传感器做了一体化融合，没有突兀的模块外露，既保留了仿生外观的辨识度，也不会影响传感器的测距精度，外壳的曲面过渡都是G1连续，打印时层纹不会出现明显的台阶感，后期打磨上色的工作量能减少六成以上。
