萨拉多万诺维奇读出稳定剂结构设计

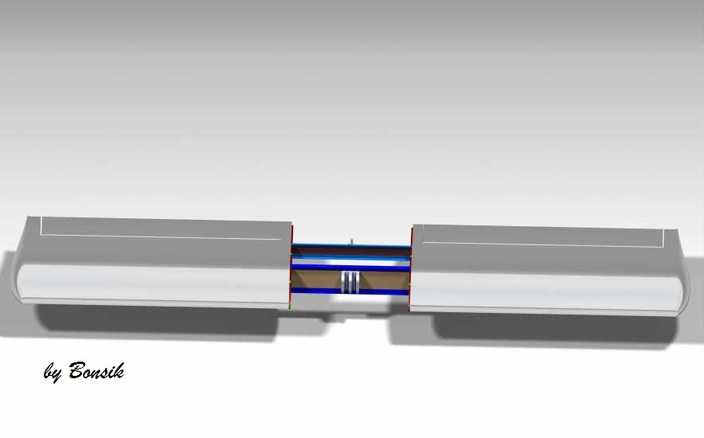

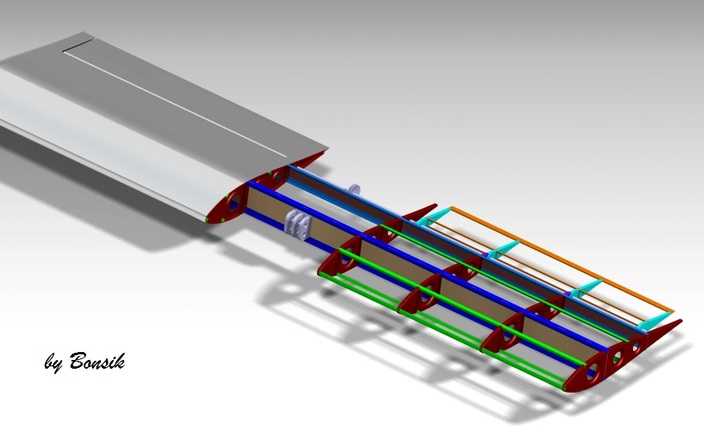

该三维模型采用CATIA软件完成全参数化建模，整体为长条状层叠组合式稳定结构，建模过程中先通过草图绘制各部件的截面轮廓，利用凸台、凹槽、多截面实体等特征命令完成主体框架的基础造型，再通过阵列、镜像等命令实现重复支撑构件的快速排布，保证各部件的装配精度与位置一致性。渲染阶段采用金属质感材质搭配工程塑料材质区分不同功能部件，外壳部分赋予哑光银灰色金属材质，模拟铝合金轻量化外壳的质感，内部支撑肋板采用深红色工程塑料材质，导向杆件分别赋予蓝色、绿色、橙色的差异化金属光泽材质，清晰区分不同功能的杆件结构，背景采用渐变浅灰色调，通过三点布光法打出柔和阴影，突出结构的分层装配关系与空间层次感。结构设计上，该装置采用外壳包覆内部多组平行导向杆的布局，沿长度方向等距布置多组带镂空减重孔的支撑肋板，肋板上预留对应导向杆的穿装孔位，保证多根导向杆的平行度与结构刚度，导向杆末端设置楔形导向端头，便于部件的对接装配，外壳端部采用圆弧收边设计，既降低结构应力集中，也提升整体外观的流畅度。设计思路围绕读出过程的稳定支撑需求展开，通过多杆平行导向结构抵消运行过程中的侧向偏移力，等距分布的支撑肋板将长跨度的导向杆分隔为多段短支撑跨距，有效降低杆件的挠曲变形，外壳与内部支撑结构采用可拆卸式装配设计，便于后期的部件维护与更换，所有构件的连接处均做圆角过渡处理，避免尖锐棱角带来的装配划伤风险，整体结构在保证结构强度与稳定性的前提下，通过肋板镂空、杆件空心化设计实现整体减重，兼顾力学性能与轻量化需求，可适配需要稳定读出工况的相关设备安装使用。
