航空涡轮喷气发动机剖面结构三维模型

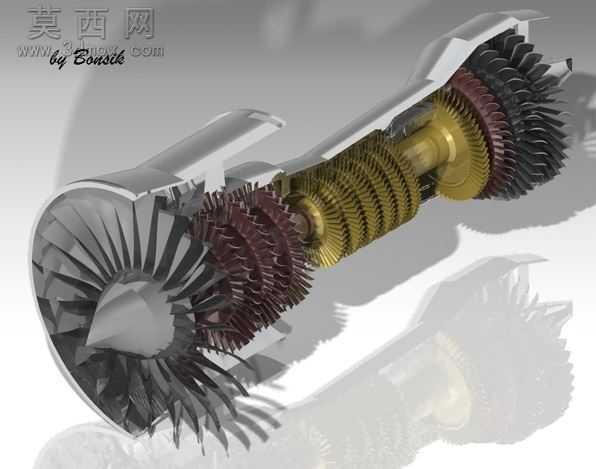

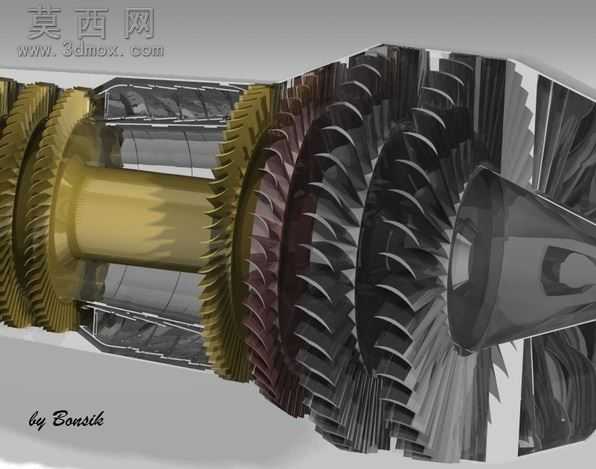

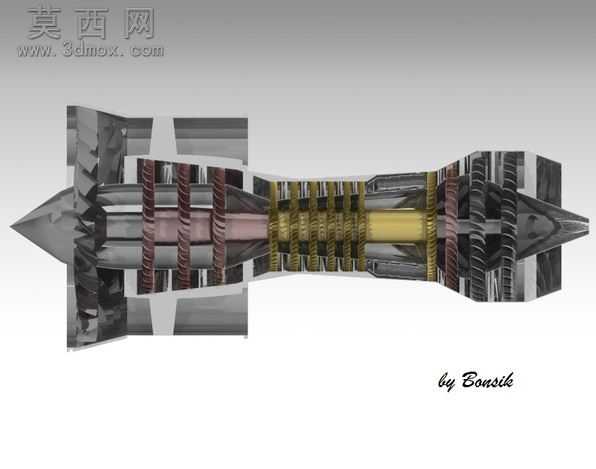

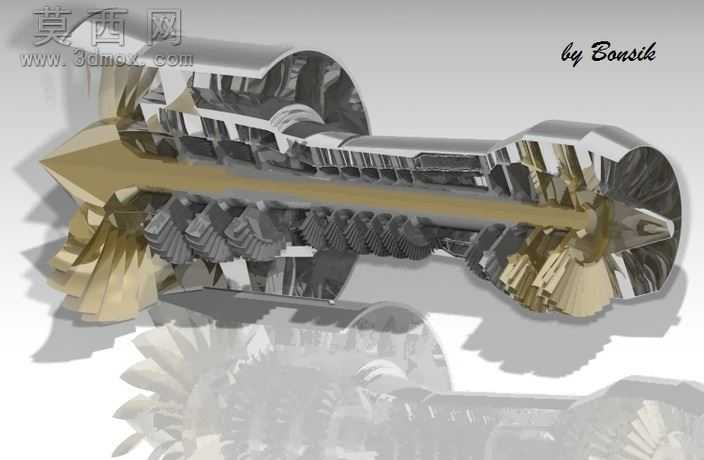

本模型为航空涡轮喷气发动机的全剖面结构三维建模作品，完整还原了轴流式喷气发动机的核心内部构造，建模过程中严格遵循真实航空发动机的层级排布逻辑，对进气道、多级压气机、燃烧室、高低压涡轮、尾喷管等核心功能段进行了1:1比例的结构复刻。建模阶段采用分层装配的设计思路，将发动机内部的各级叶片、轮盘、传动轴、机匣等零部件独立建模后完成装配约束，清晰展现了压气机段逐级压缩气流、燃烧室燃油混燃做功、涡轮段带动传动轴驱动前端压气机的完整动力传递路径。模型对不同功能段的零部件做了差异化的材质区分：前端进气风扇与压气机叶片采用哑光金属材质模拟钛合金构件质感，高低压涡轮段采用偏暗红的耐高温合金材质呈现热端部件特征，传动轴与机匣结构采用亮面金属材质区分，不同层级的轮盘、叶片间隙严格参照真实发动机的装配公差设置，既保证了结构展示的清晰度，也还原了真实构件的装配逻辑。渲染阶段采用柔和的侧上方打光方案，配合半透明的剖面展示视角，让内部多级叶片的排布结构、齿轮啮合的传动关系都能清晰呈现，避免了实体外壳遮挡内部结构的问题，能够直观展现喷气发动机“进气-压缩-燃烧-排气”的完整工作循环对应的结构布局。模型在细节处理上兼顾了展示性与结构准确性，每一级压气机叶片的叶型扭转角度、涡轮叶片的冷却结构特征、传动轴的支撑结构都做了对应还原，没有过度简化核心传动与做功部件的结构，既可以作为航空动力原理教学的直观演示载体，也能够为航空爱好者、动力机械相关从业者提供清晰的结构参考，帮助理解喷气发动机的内部构造与动力传递逻辑。
