四旋翼无人机机架结构三维设计作品

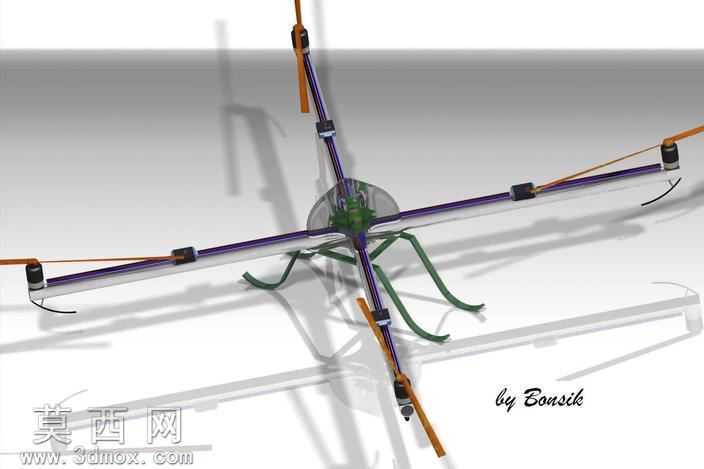

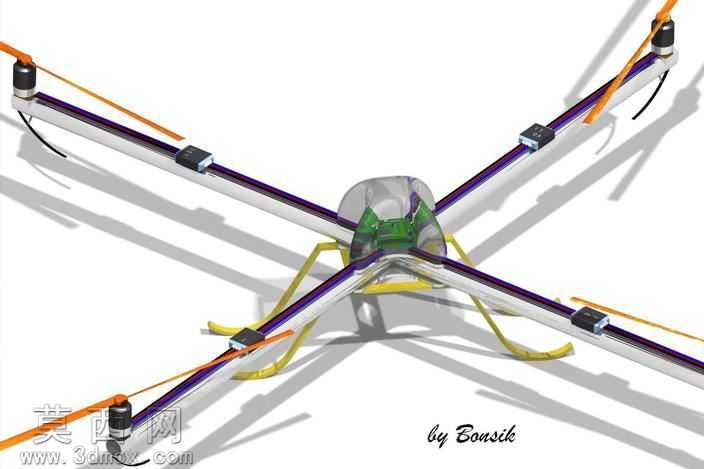

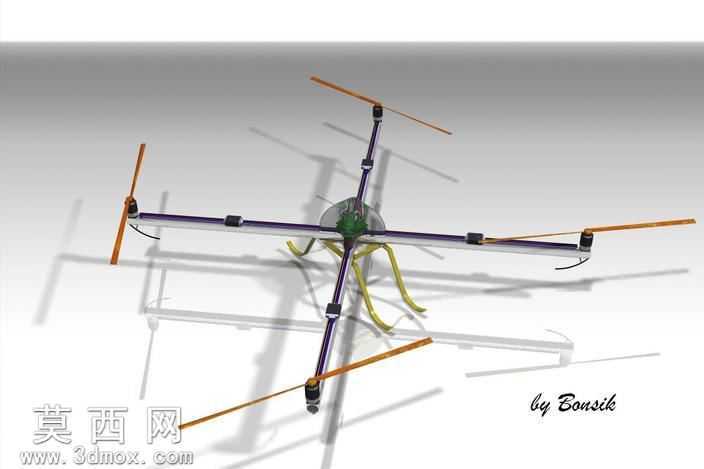

本作品为四旋翼无人机的完整机架结构三维建模成果，建模过程依托三维设计软件完成全参数化构建，从核心机座到延伸机臂、起落架结构均实现1:1比例的精准还原，每一处连接结构、装配点位都经过尺寸校核，确保各部件之间的装配公差符合实际加工与组装的要求。建模阶段首先完成中心核心舱的主体构建，核心舱作为整机的承载核心，预留了飞控系统、电池、电调等核心元器件的安装空间，舱体边缘的连接位做了加厚处理，保障机臂安装后的结构强度。四根机臂采用对称式十字布局设计，从核心舱向外均匀延伸，机臂主体采用类管材结构建模，表面还原了碳纤维管材的材质质感，每根机臂末端预留了动力电机的安装座，安装座上设计有对应的螺丝孔位，可直接匹配常规无刷电机的安装尺寸，机臂与核心舱的连接位置设计了锁紧结构，可模拟实际使用中机臂的快拆或固定装配效果。起落架部分采用多支脚弧形支撑结构，从核心舱下方自然向外弯曲延伸，支脚末端做了圆弧过渡处理，既能够在降落时起到缓冲支撑作用，也避免尖锐结构带来的磕碰风险，起落架与核心舱的连接位做了加强筋设计，保障降落冲击下的结构稳定性。渲染阶段采用了写实级材质参数配置，机臂部分赋予碳纤维纹理材质，还原真实航模机架的轻量化材质质感，电机安装座、连接锁紧件赋予金属磨砂材质，起落架部分赋予高强度工程塑料材质，不同材质的粗糙度、反光度参数都经过反复调试，搭配柔和的环境光影与地面投影效果，完整呈现出机架的结构层次与材质差异。整个设计围绕四旋翼无人机的飞行稳定性需求展开，对称式的机臂布局保障了四个旋翼的动力输出点处于同一水平面，重心集中在核心舱正下方的位置，能够有效降低飞行过程中的姿态调整难度，起落架的高度设计也预留了足够的下方空间，避免机载设备或云台在起降过程中与地面发生剐蹭，所有结构件的设计都兼顾了轻量化与结构强度，在减少不必要冗余结构的同时，对受力集中的连接点位做了针对性的结构强化，完全符合小型航拍或休闲航模类四旋翼无人机的机架设计要求。
