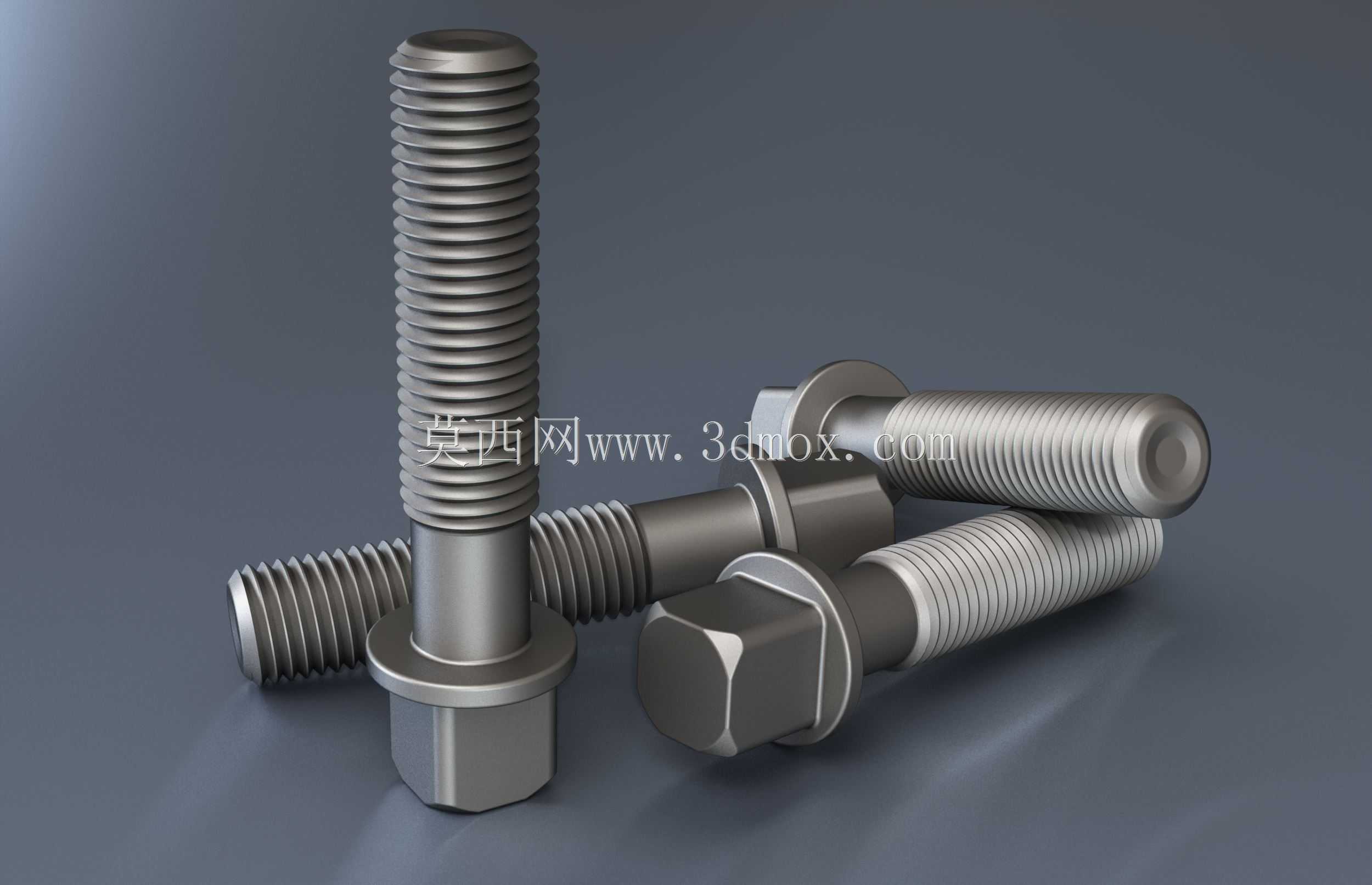

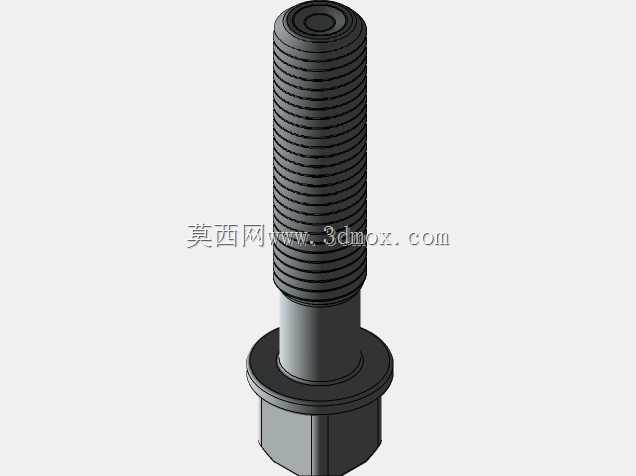

方头M16带法兰面紧固螺栓结构设计

这款方头M16带法兰面的紧固螺栓，是工业装配场景中应用极为广泛的螺纹连接件，在重型机械机架拼接、钢结构节点固定、汽车底盘副车架连接、农用机具承重部位装配、工业输送线支架锁附等场景中都承担着核心的紧固传力作用。和普通外六角螺栓不同，方头结构的设计能够提供更大的扳手夹持接触面，在需要大预紧力的装配工况下，扳手咬合时不容易出现打滑脱角的问题，尤其适合现场施工空间受限、无法使用套筒工具，只能用开口扳手进行大扭矩锁紧的作业场景，能够有效降低装配过程中螺栓头棱角磨损导致的拆装困难问题。螺栓头部集成的一体式法兰面，相当于在螺栓头和被连接件之间自带了一个加宽的承压垫圈，不需要额外搭配平垫使用，一方面能够分散螺栓锁紧时对被连接件表面的压应力，避免软质金属、工程塑料等低强度被连接件表面被压溃变形，另一方面法兰面的平整接触面也能在一定程度上起到防松止退的作用，在存在持续振动的设备运行场景中，能够降低预紧力流失导致的连接松动风险。螺栓的杆部采用了半螺纹设计，光杆段的直径和螺纹大径保持一致，在进行通孔穿装连接时，光杆段能够和被连接件的安装孔形成更紧密的径向配合，提升连接部位的抗剪切能力，在承受横向交变载荷的连接节点中，能够减少螺栓杆部受到的剪切应力集中，延长连接结构的疲劳寿命。螺纹段采用标准公制粗牙螺纹设计，牙型角度为60度，牙距为2mm，螺纹收尾处做了平滑过渡处理，避免应力集中导致的杆部断裂风险，螺纹末端做了45度倒角引导，装配时能够顺畅旋入螺母或者预制螺纹孔，不会出现螺纹错牙刮伤的问题。在安装边界上，这款螺栓适配16mm直径的贯通安装孔，方头对边尺寸为24mm，法兰面外径为28mm，装配时需要预留的扳手操作空间最小为30mm，能够适配厚度在10mm到40mm之间的被连接件叠层总厚度，锁紧时推荐的预紧扭矩为210N·m，能够满足8.8级强度等级的连接载荷要求。在实际选型应用中，这款螺栓尤其适合需要经常拆装维护的设备部位，方头结构多次拆装后依然能够保持良好的扳手夹持性能，一体式法兰面也减少了装配时的零件清点工作量，避免现场施工时出现漏装垫圈的问题，能够有效提升装配作业的效率，同时保障连接结构的可靠性。
