Gewiss明装防水电气接线盒结构设计

　　这款明装防水接线盒主要面向建筑电气、户外设备配电、工业现场布线等场景使用，作为线路分支、转接的防护载体，可在潮湿、多尘的安装环境下为内部接线端子、导线接头提供可靠的物理防护，避免水汽、粉尘侵入造成线路短路、接触不良等故障，常见于户外照明配电、厂房墙面布线、卫浴空间线路转接、露天设备电气连接等工况。

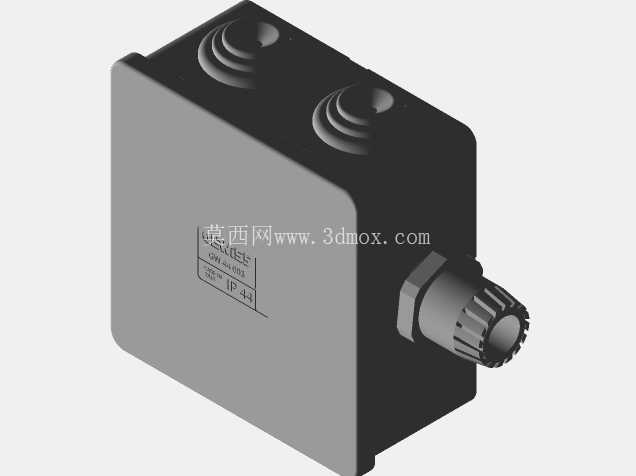

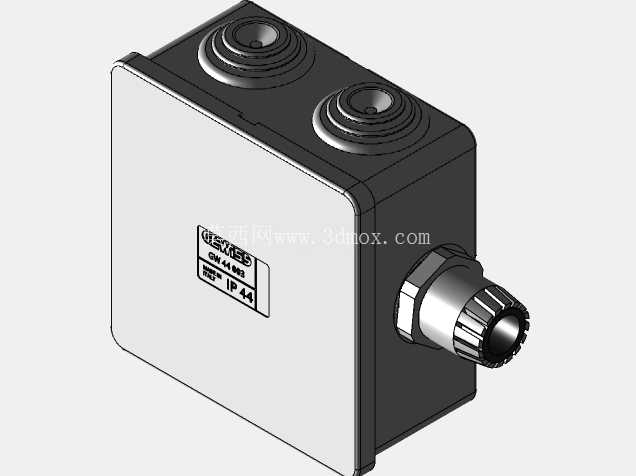

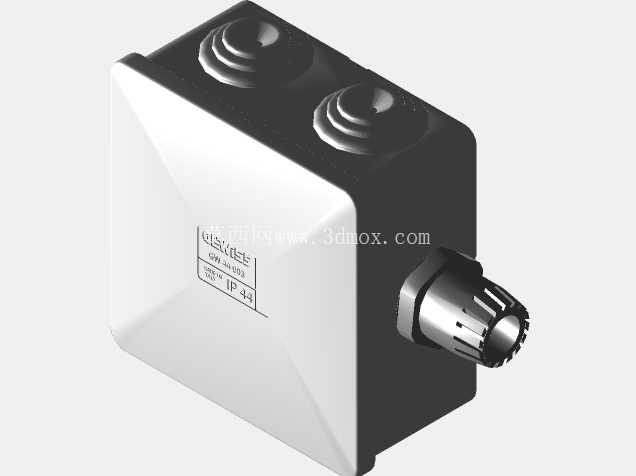

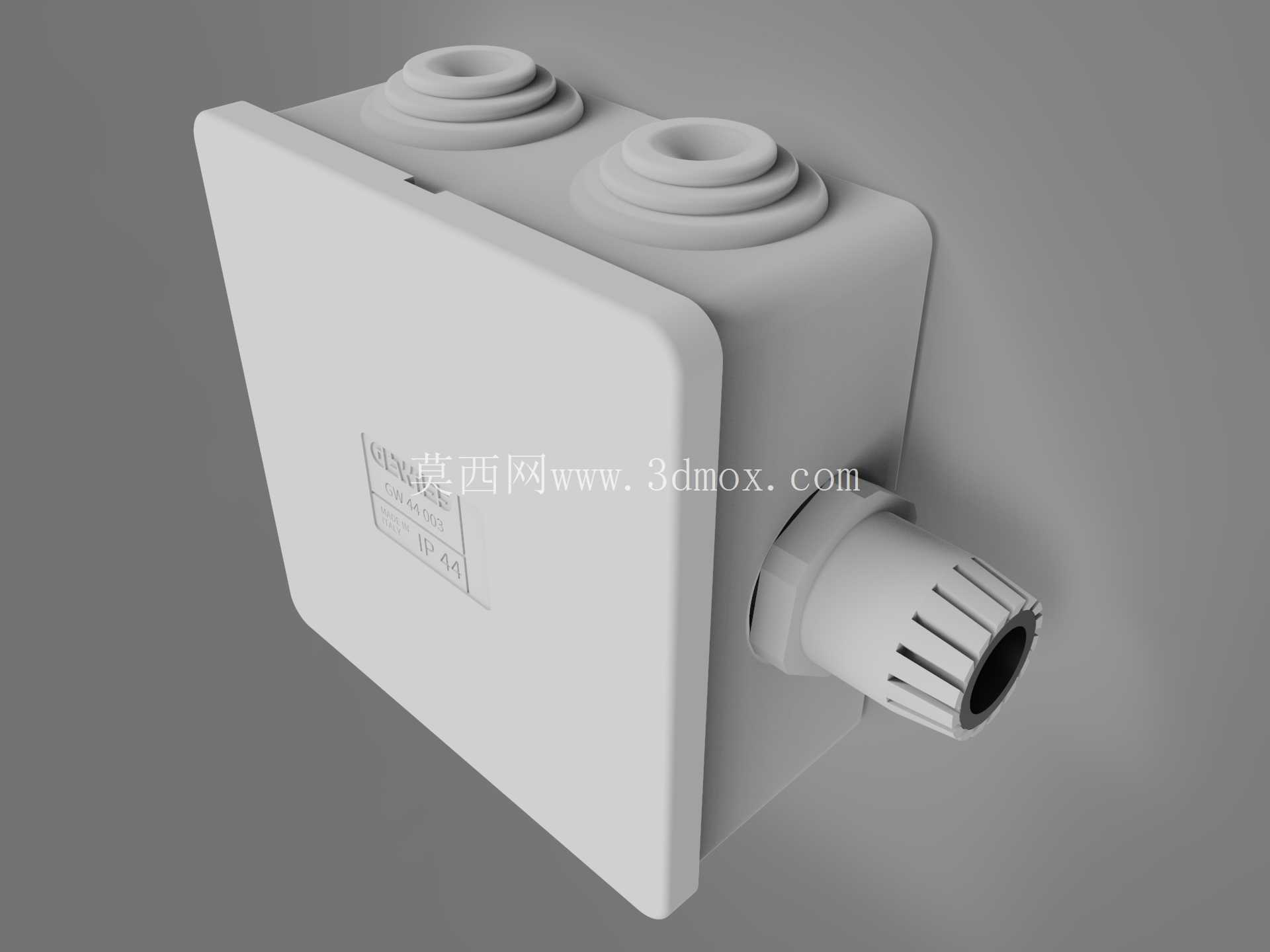

　　从结构设计来看，盒体采用方形圆角造型，既避免了尖锐棱角在安装过程中划伤施工人员，也能在紧凑安装空间内最大化利用内部容积，盒体与盒盖的配合面做了密封压合结构设计，配合配套的电缆防水接头，可达到IP44的防护等级，能够阻挡直径大于1mm的固体异物侵入，同时应对各个方向的飞溅水，满足普通户外、潮湿室内的使用要求。盒体侧面预留的电缆接入位采用了可敲落的密封凸台结构，施工时可根据实际布线方向、线缆数量选择敲落对应位置的凸台，安装配套的电缆接头，不需要额外开孔，既提升了施工效率，也避免了现场开孔破坏盒体整体防护性能的问题。

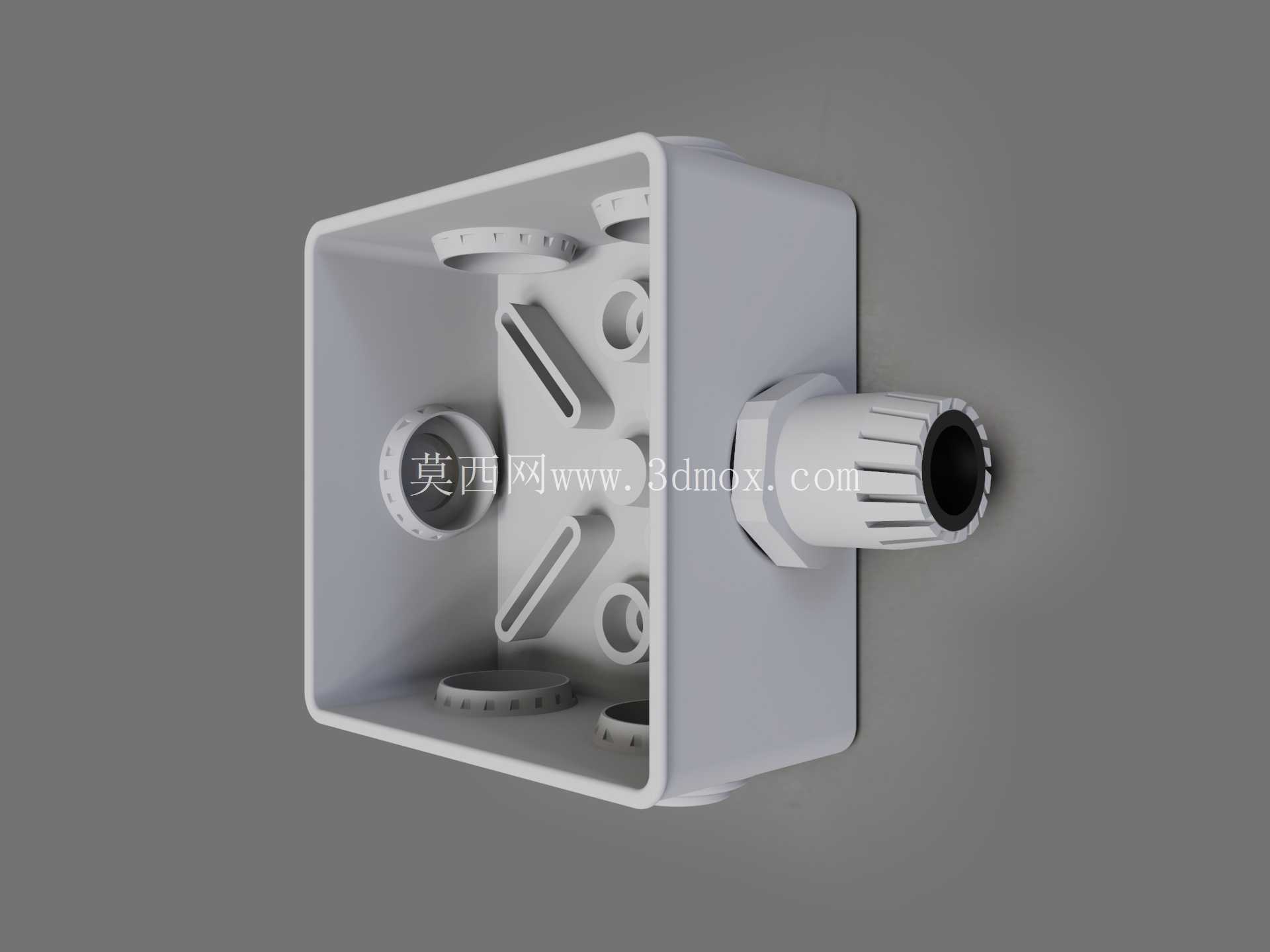

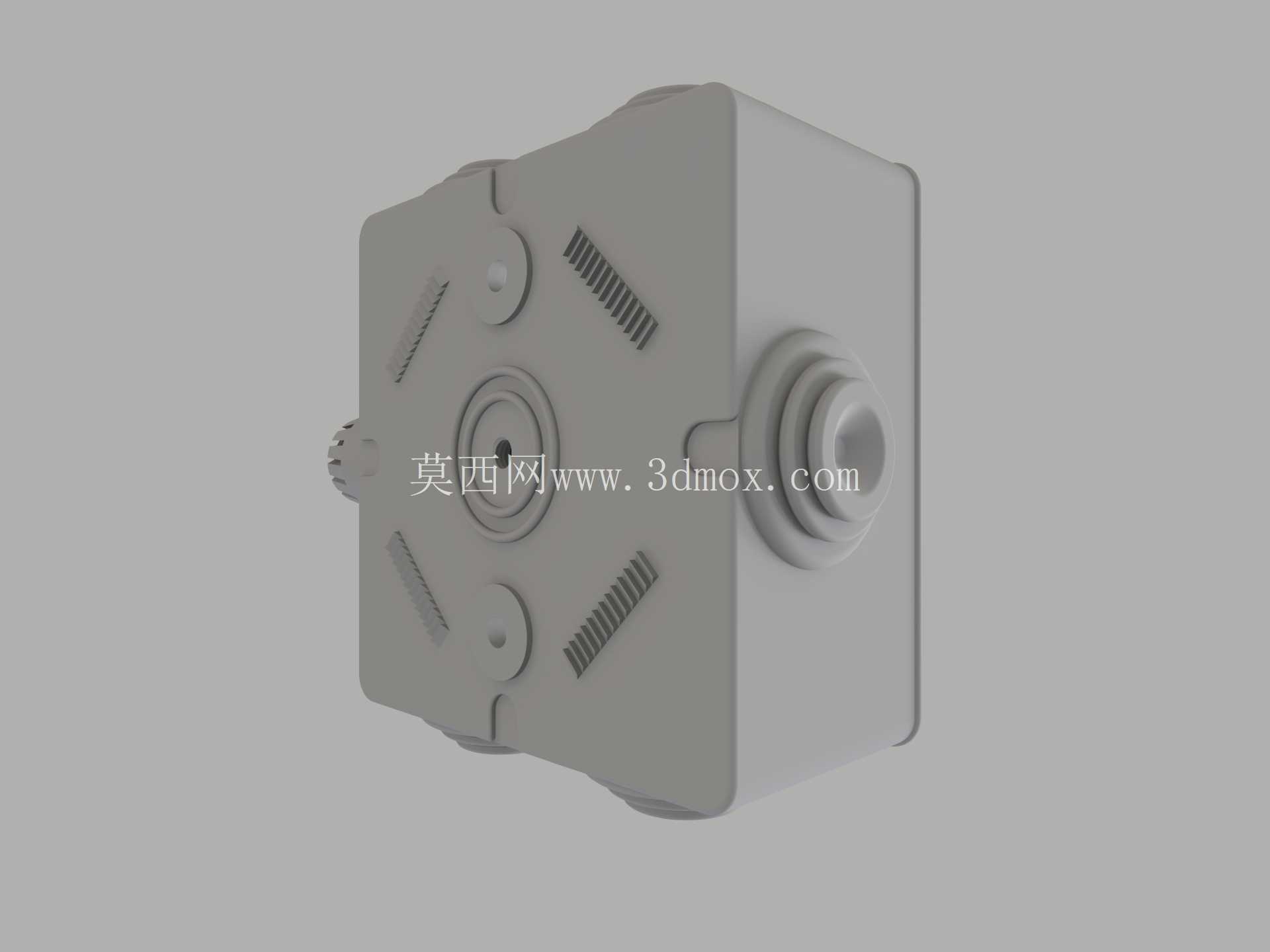

　　内部有效尺寸为80mm×80mm×40mm，这个尺寸边界可以容纳常规4-6组导线接头的转接布置，适配1.5-6平方毫米的铜芯导线连接，既不会因为内部空间过小造成接线拥挤、散热不良，也不会因为体积过大占用过多安装墙面空间，适配民用建筑、小型工业设备的接线容量需求。盒体背部设计有平整的安装贴合面，预留了对应的安装固定孔位，安装时可直接通过膨胀螺丝或自攻螺丝固定在墙面、设备壳体表面，不需要额外的安装支架，降低了安装配件成本。

　　配套的压接式电缆接头采用了锥面密封结构，拧紧接头压帽时，内部的橡胶密封环会均匀抱紧穿过的电缆外护套，同时在接头与盒体的配合面也设置了密封垫圈，保证线缆接入位置的防护性能，接头尾部的防滑压纹设计方便施工人员徒手拧紧，不需要额外工具即可达到可靠的密封效果，灰色的盒体材质采用耐候性工程塑料，可在-25℃到60℃的环境温度下长期使用，具备一定的抗紫外线老化能力，长期户外使用不会出现明显的脆化、变色问题，盒体表面的哑光处理也避免了强光下的反光干扰，适配不同装修风格的墙面安装需求。

　　在建模逻辑上，这款模型完整还原了产品的所有装配细节，包括盒盖与盒体的配合止口、电缆接头的密封结构、安装孔位的沉头设计、侧面敲落凸台的壁厚结构，所有尺寸均按照实物1:1还原，可直接用于电气布线的干涉检查、安装布局模拟，也可作为配电设备三维布置的配套元件使用，帮助结构设计人员在方案阶段就确认接线盒的安装空间、线缆弯曲半径是否满足要求，避免施工阶段出现尺寸不匹配、安装空间不足的问题。盒体的壁厚设计均匀，符合工程塑料注塑成型的工艺要求，所有转角位置都做了合理的圆角过渡，避免注塑过程中出现应力集中、缩痕等成型缺陷，也从结构上提升了盒体的抗冲击性能，在受到意外碰撞时不容易出现开裂破损。
