单极哈格低压配电保护断路器结构

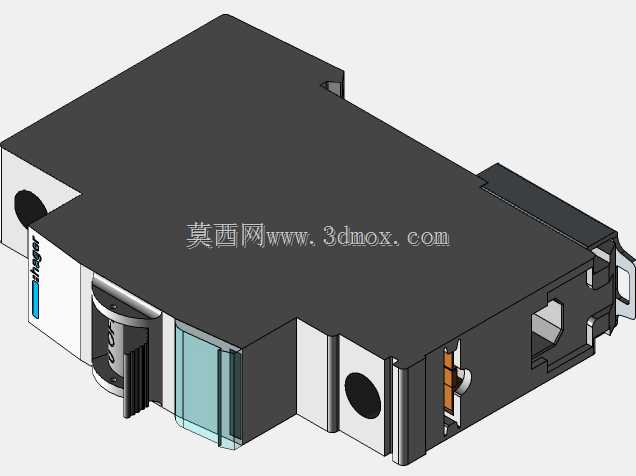

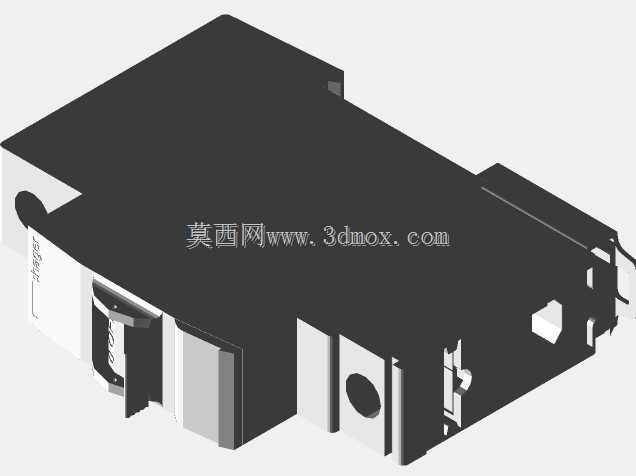

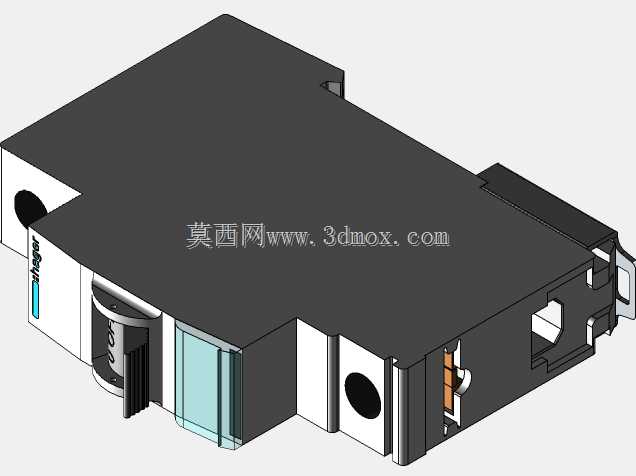

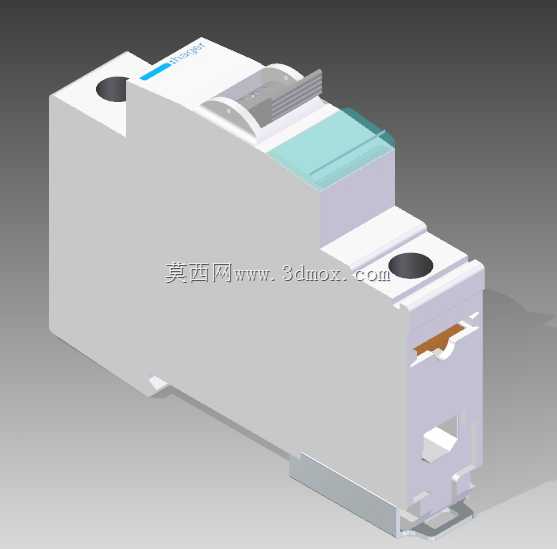

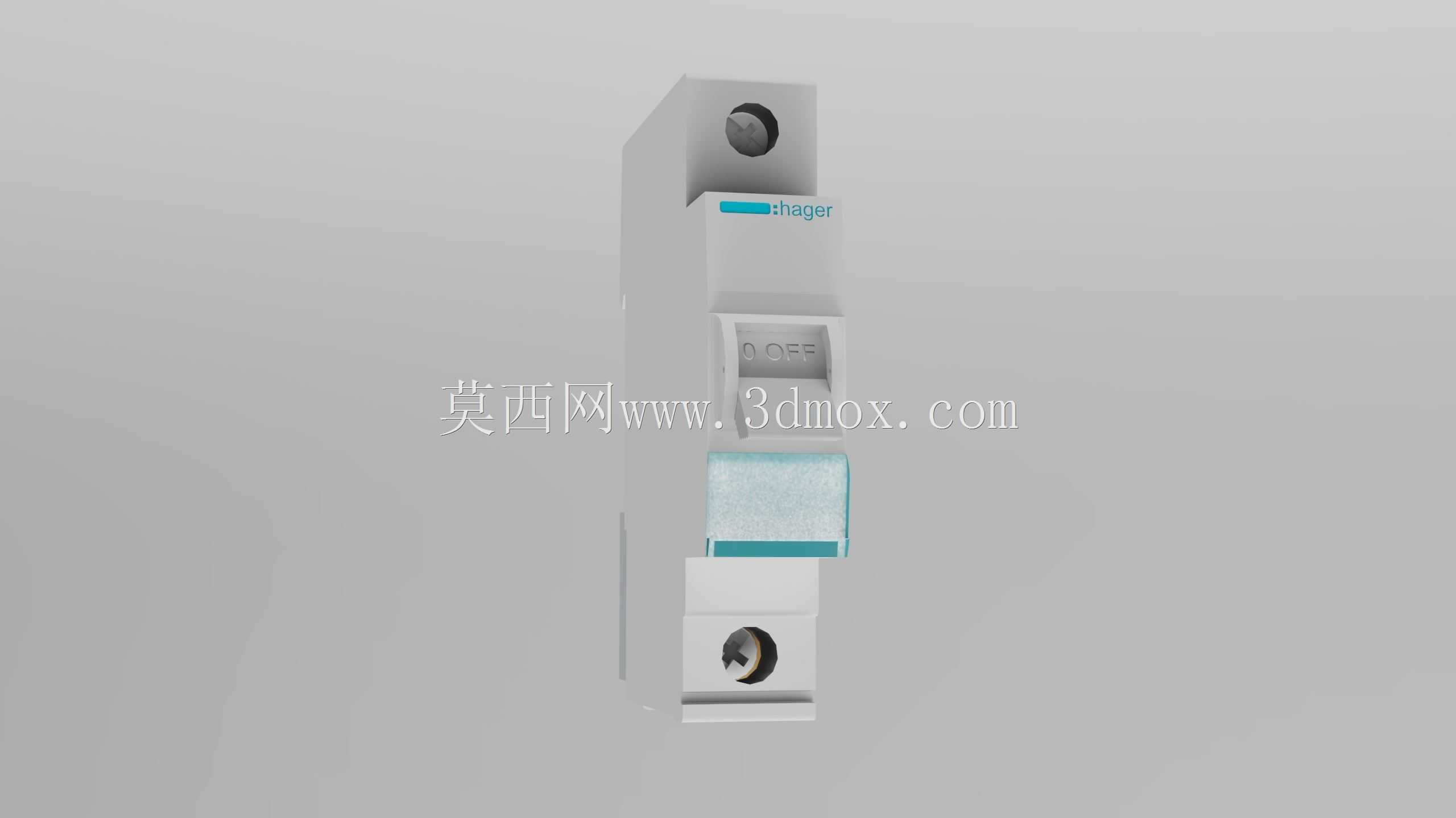

这款单极低压断路器主要面向终端配电盘的支路保护场景，常见于民用建筑配电箱、工业设备末端配电回路、小型机柜配电单元中，承担单路交流线路的过载与短路保护职能，当回路中出现电流超过额定阈值、或是短路产生的瞬时大电流时，内部脱扣机构会快速动作切断电路，避免线路过热起火、后端用电设备烧毁的风险。从结构设计来看，整体采用标准模数化宽度设计，适配通用DIN导轨安装的尺寸边界，壳体采用阻燃热固性塑料注塑成型，上下两端设置接线端子结构，进线端位于壳体上部，出线端位于壳体下部，端子处配备压线螺钉与防松垫片，可适配常规截面积的铜芯导线压接，安装时仅需卡入导轨即可完成固定，相邻断路器之间可通过汇流排实现并联接线，无需单独跨接导线，能大幅压缩盘内布线的空间占用。操作手柄设置在壳体正面中部，带有清晰的分合位置标识，合闸时手柄向上推至到位位置，分闸或脱扣时手柄向下回落，运维人员可直接通过手柄位置判断回路通断状态，手柄表面做防滑纹理处理，即便佩戴薄型绝缘手套也能完成操作。壳体正面预留品牌标识区域，侧面设置标准化的拼装卡扣结构，可与同系列的隔离开关、漏电附件、过欠压保护模块直接拼装，无需额外加装转接配件，拼装后整体尺寸保持模数对齐，不会出现凸起或间隙过大的问题。内部结构布局上，灭弧室设置在靠近出线端的位置，采用多栅片灭弧结构，分断短路电流时可快速切割、冷却电弧，避免电弧外喷损伤周边器件；热脱扣组件匹配额定电流参数做整定设计，过载时双金属片受热弯曲触发脱扣机构，短路时电磁脱扣器瞬时吸合触发机构动作，两套脱扣结构互不干扰，保证不同故障类型下的动作可靠性。建模过程中还原了壳体的拔模斜度、端子处的让位槽、安装卡扣的弹性结构细节，所有配合面的间隙均按照实际量产产品的装配公差设置，可直接用于配电盘布局的干涉检查、运维培训的演示模型、低压配电教学的结构展示场景，也可作为成套配电柜三维布线时的元器件占位模型使用，帮助设计人员提前核对盘内元器件的排布间距、接线空间预留是否满足规范要求，避免实际装配时出现元器件干涉、接线操作空间不足的问题。
