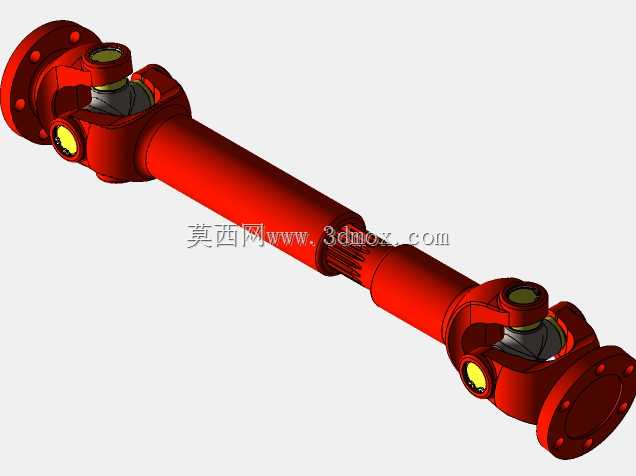

双万向节可伸缩式传动中间轴结构

该中间轴作为传动系统核心的扭矩传递部件，广泛应用于需要补偿轴向位移、角向偏移的动力传输场景，常见于商用车底盘传动布局、工业设备长距离动力接驳、工程机械动力输出单元等位置，能够在两端连接部件存在相对位置变动、安装存在角度偏差的工况下，持续稳定传递旋转扭矩，避免传动系统因刚性连接产生的应力集中、部件卡滞甚至断裂问题。

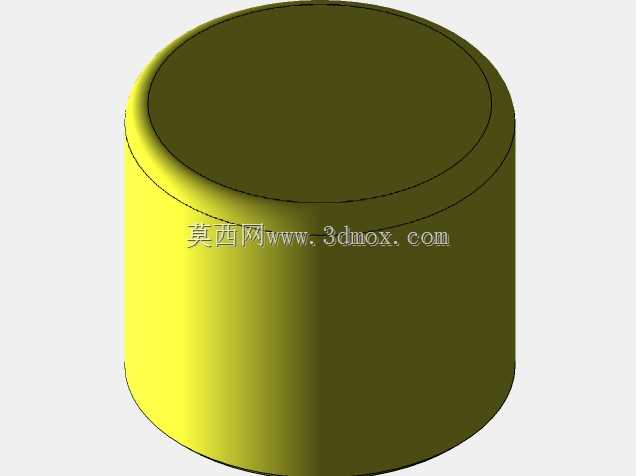

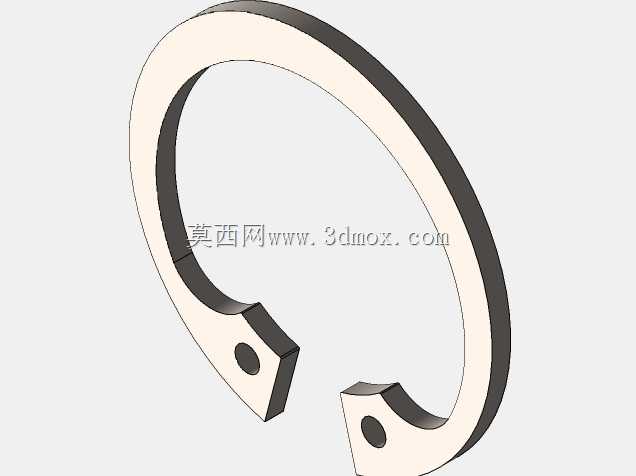

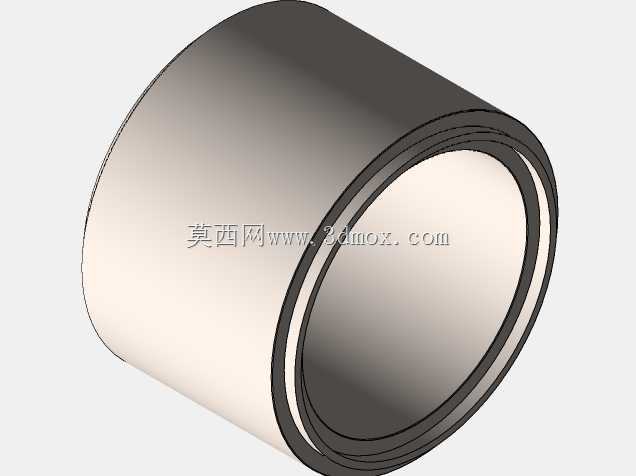

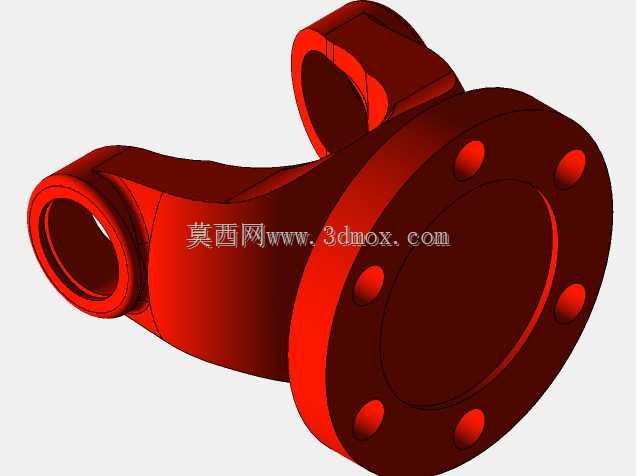

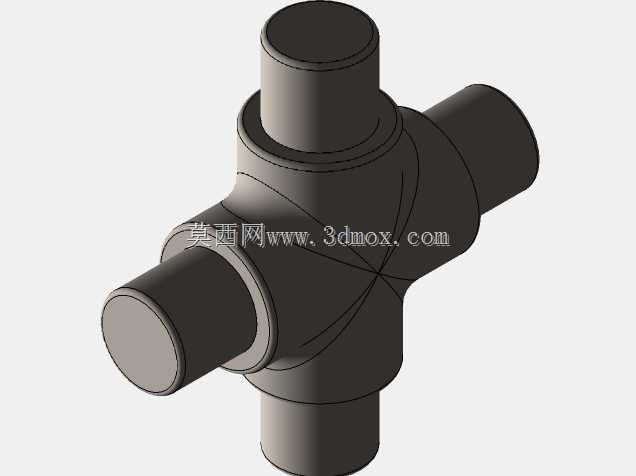

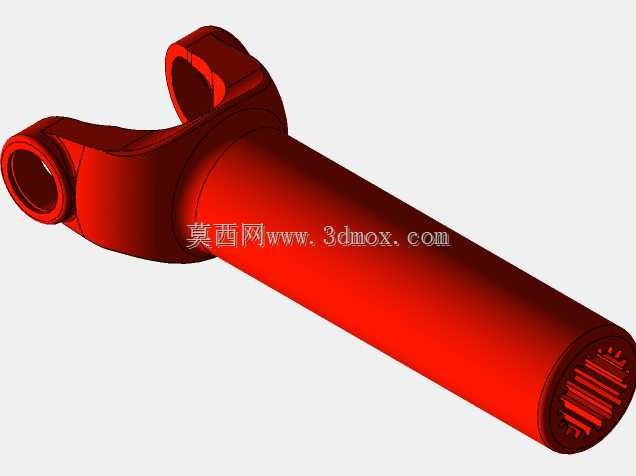

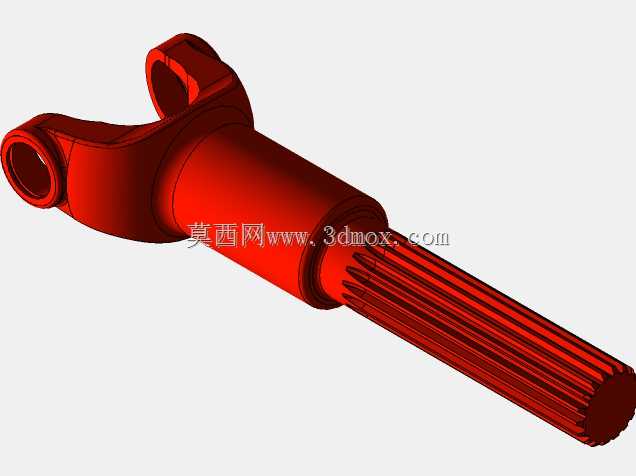

从功能特性来看，该轴两端采用十字轴式万向节结构，单节万向节可实现最大15度至20度的角向补偿，两端万向节配合可抵消单万向节传动的不等速缺陷，保证动力输入与输出端转速同步，避免传动过程中产生的转速波动与附加冲击载荷；中间段采用花键式伸缩结构，可在一定范围内自适应轴向长度变化，适配设备运行过程中因振动、悬架形变、热胀冷缩带来的轴向位移，无需额外预留过大安装间隙，提升传动系统紧凑性。两端采用法兰盘连接结构，法兰面预留均匀分布的螺栓安装孔，可与动力输出端、负载输入端的对应法兰直接对接，连接刚性强，扭矩传递效率高，可适配大扭矩传动工况，避免键连接、销连接在大载荷下的剪切失效风险。

在设计思路上，该结构优先考虑传动可靠性与工况适配性：万向节十字轴部位预留润滑介质存储空间，可在长期运行中保持铰接部位润滑状态，降低铰接副磨损速率，延长部件使用寿命；轴身采用等直径空心轴结构设计，在保证整体扭转强度、抗弯刚度的前提下，尽可能降低部件自身重量，减少传动系统的转动惯量，降低动力启停过程中的冲击载荷；花键伸缩段采用矩形花键配合，齿面接触面积大，承载能力强，伸缩滑动顺畅无卡滞，同时花键配合可传递大扭矩，不会出现相对滑转问题。

从安装边界来看，两端法兰的安装孔位采用标准圆周分布设计，可直接适配同规格的通用法兰接口，无需额外制作转接件；轴身整体外径保持统一尺寸，安装时周边预留不小于轴径1.2倍的径向空间即可，避免运行过程中轴身旋转与周边部件产生干涉；伸缩段的可伸缩行程覆盖常规工况下的轴向位移量，安装时无需精准控制两端法兰的轴向间距，在行程范围内即可完成装配，大幅降低现场安装的对位难度，提升装配效率。整体结构经过受力优化，轴身过渡位置均采用圆角过渡，避免应力集中，可在持续交变载荷下长期稳定运行，适配多场景的动力传动需求。
