伦敦滑铁卢车站大跨度张力桁架结构

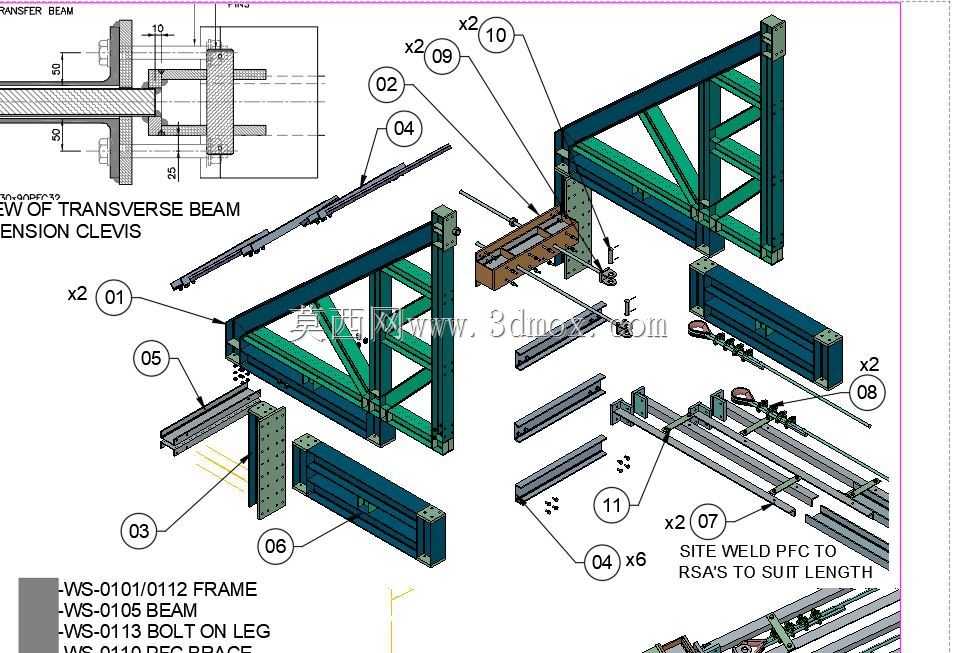

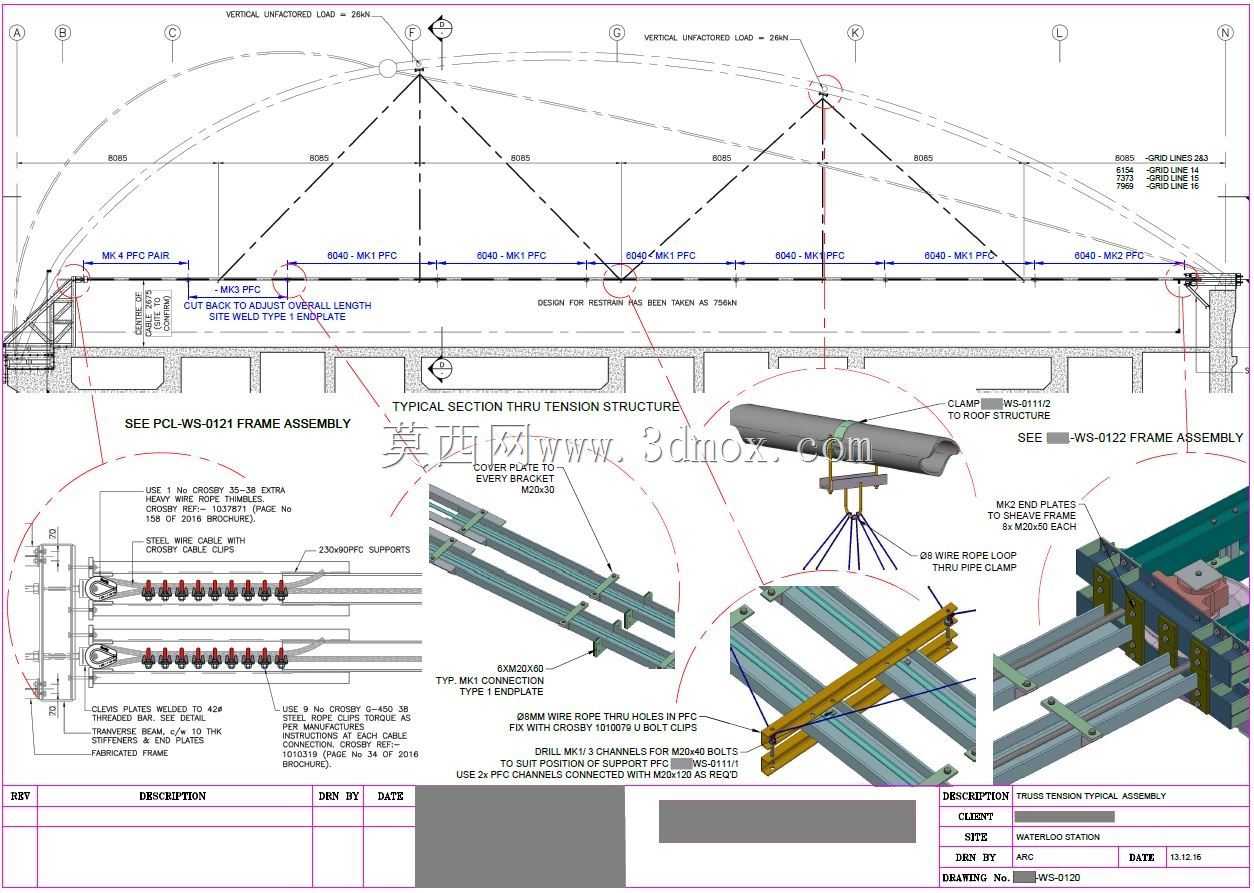

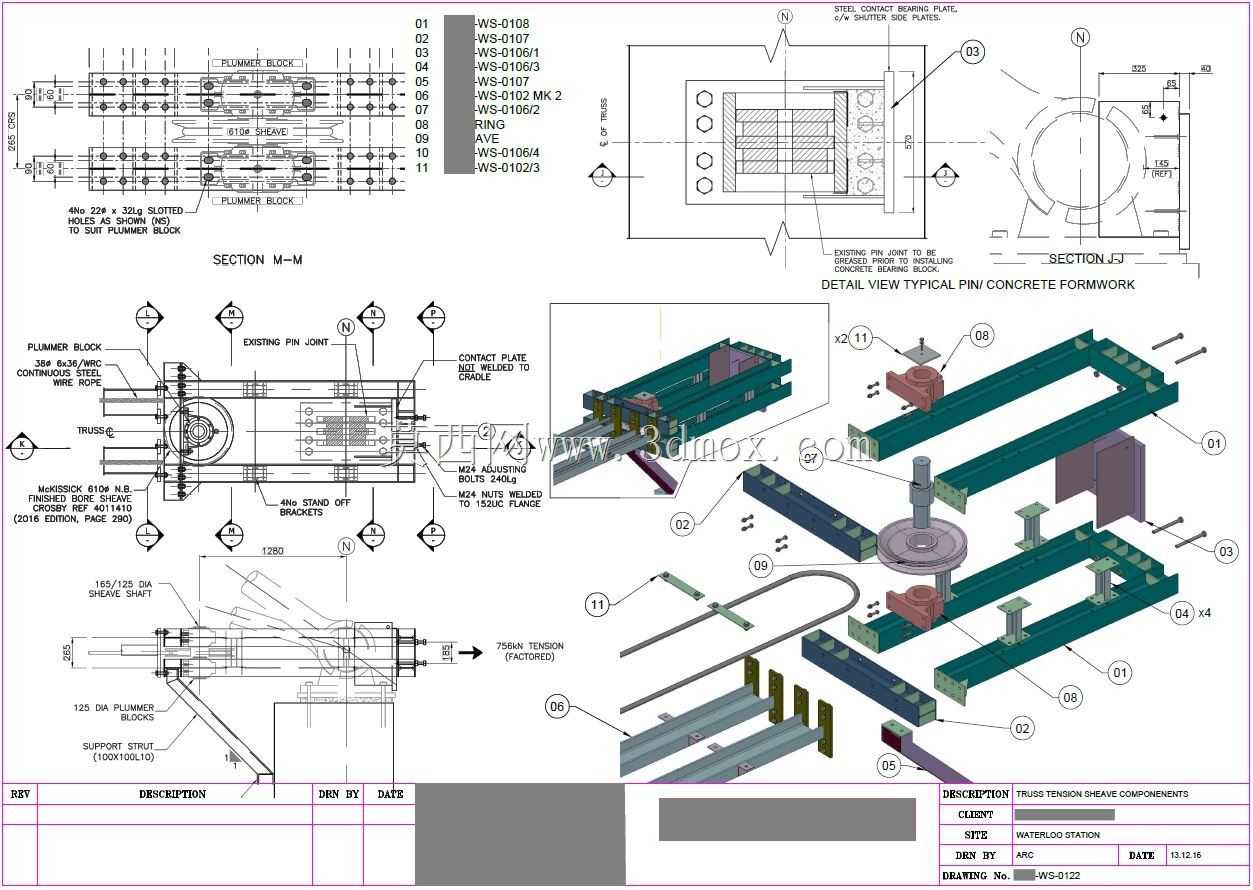

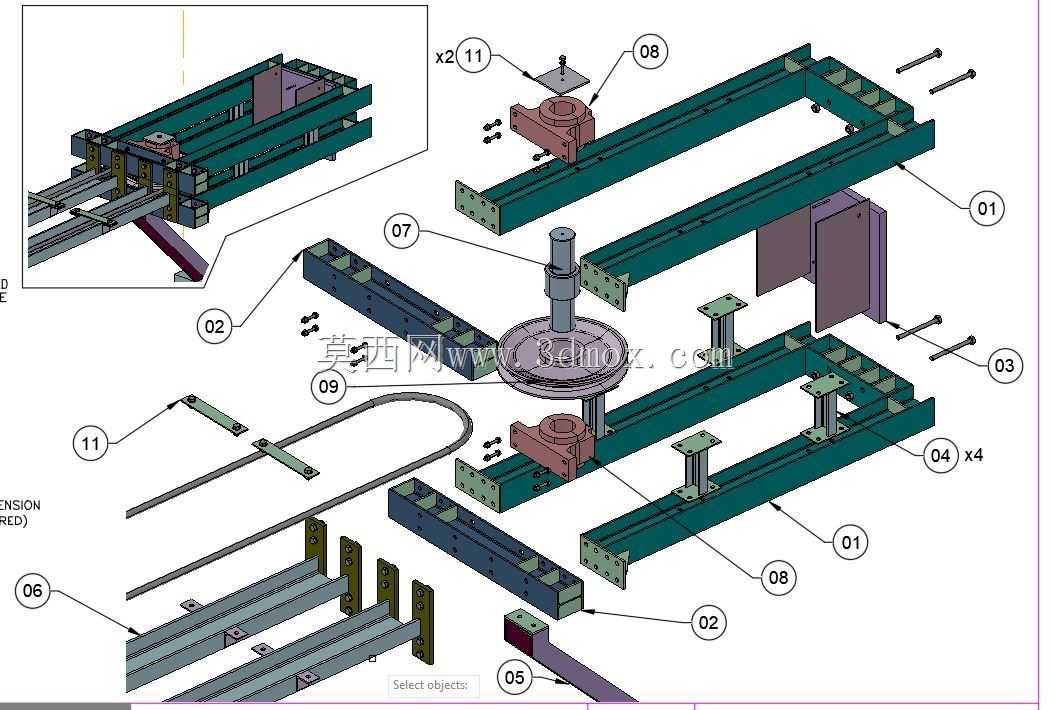

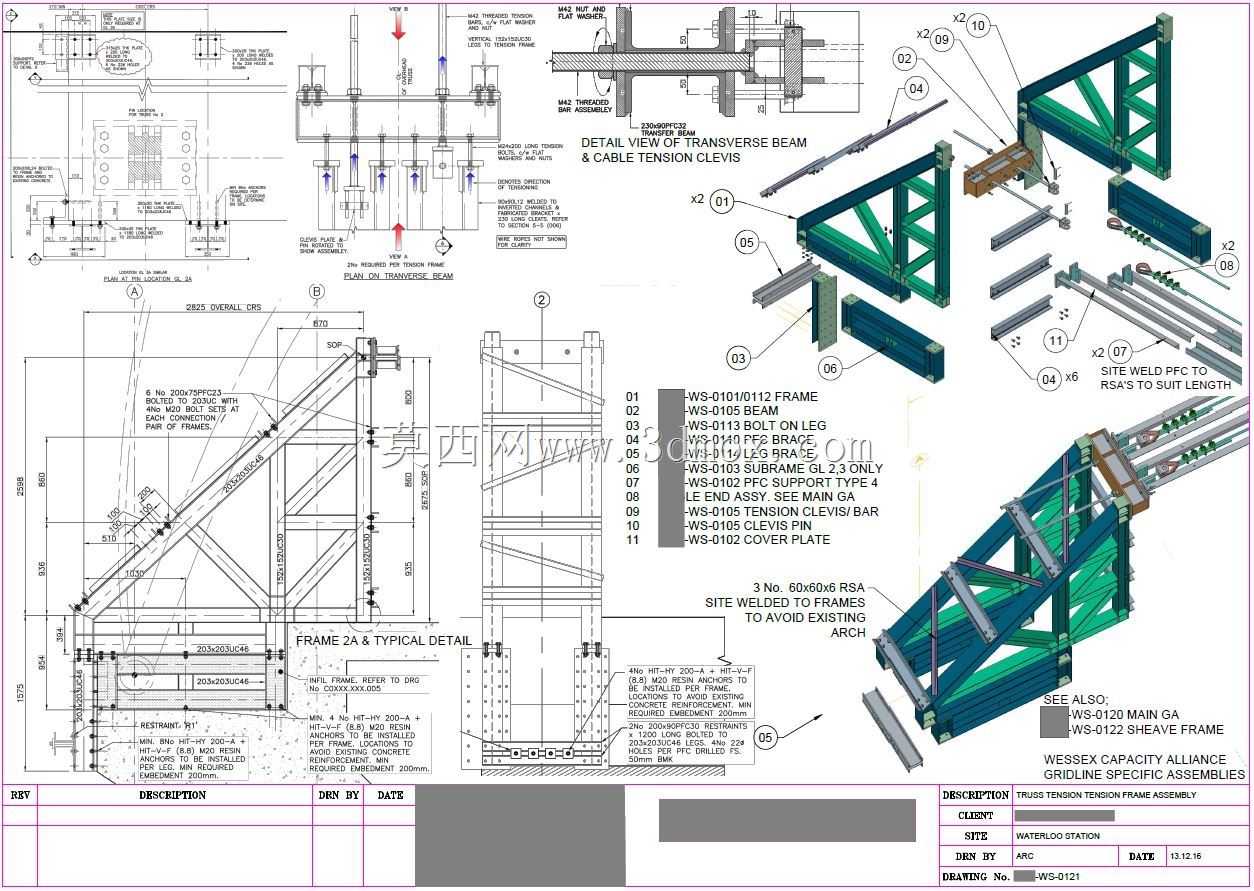

这套张力桁架结构应用于大型交通枢纽的站房拱顶支撑场景，针对伦敦滑铁卢火车站国际航站楼的大跨度拱门支撑需求设计，解决了大跨度公共建筑中地面支撑点位不足、无法在拱门间及拱门下方地面设置落地支撑的核心痛点，在不占用站房地面通行空间、不破坏地面铺装与地下管线布局的前提下，为跨度达48米的巨型拱门提供稳定的结构承载，保障站房上部屋面与围护结构的荷载可靠传递。该结构摒弃了传统落地支撑的设计思路，采用张力索与刚性框架组合的受力体系，通过多组高强度钢索在预设点位进行拉结加倍，将拱顶的竖向荷载转化为索体的张拉力，再通过端部的框架组件将力传导至拱门两侧的主体结构上，无需在地面开挖支撑基础，完美适配车站这类人员密集、地面通行空间需求极高的公共建筑场景。结构整体沿拱门跨度方向对称布置，主受力索按照拱顶的受力曲线进行排布，每处索节点配套专用的夹具与固定组件，确保索体张拉力均匀传递，避免局部应力集中造成的结构失效；中部的刚性框架采用型钢拼接而成，既作为索体的定位固定基座，也承担局部的横向荷载，抵抗风载与结构形变带来的横向作用力。在安装边界上，结构两端的连接框架直接与拱门的混凝土主体结构预埋构件固定，无需额外设置独立支撑基础，整体结构的竖向投影完全处于拱门上部空间，不会侵入下方的站房通行区域；索体的排布预留了屋面管线、照明设备的安装空间，配套的夹具组件可兼容后续附属设施的挂载需求，无需在主结构上额外开孔焊接。设计过程中充分考虑了大跨度结构的形变余量，索体的张拉力可通过端部的调节组件进行微调，抵消结构安装误差与长期使用后的应力松弛，保障结构长期受力稳定；不同区段的索体按照受力大小匹配对应规格的钢索，在满足结构承重要求的前提下尽可能降低结构自重，减少拱门主体的荷载负担。
